Klasifikace transformátorů

Výkonový transformátor – transformátor, který se používá k přeměně elektrické energie v elektrických sítích a v instalacích, které jsou určeny k příjmu a využívání elektrické energie. Slovo „výkon“ v názvu transformátoru není náhodné. Odráží skutečnost, že tento typ transformátoru pracuje s vysokým výkonem. Použití výkonových transformátorů je dáno rozdílným provozním napětím elektrických vedení (35-750 kV), městských elektrických sítí (obvykle 6,10 kV), napětím dodávaným koncovým spotřebitelům (0,4 kV, známé také jako 380/220 V) a napětí potřebné pro normální provoz elektrických strojů nebo elektrických spotřebičů, které se může pohybovat od několika voltů až po stovky kilovoltů.

Napěťové transformátory – Jedná se o mezitransformátory, přes které se zapínají měřicí přístroje při vysokých napětích. Díky tomu jsou měřicí přístroje izolovány od vysokonapěťové sítě, což umožňuje použití standardních přístrojů a v důsledku toho rozšiřuje limity měřených napětí.

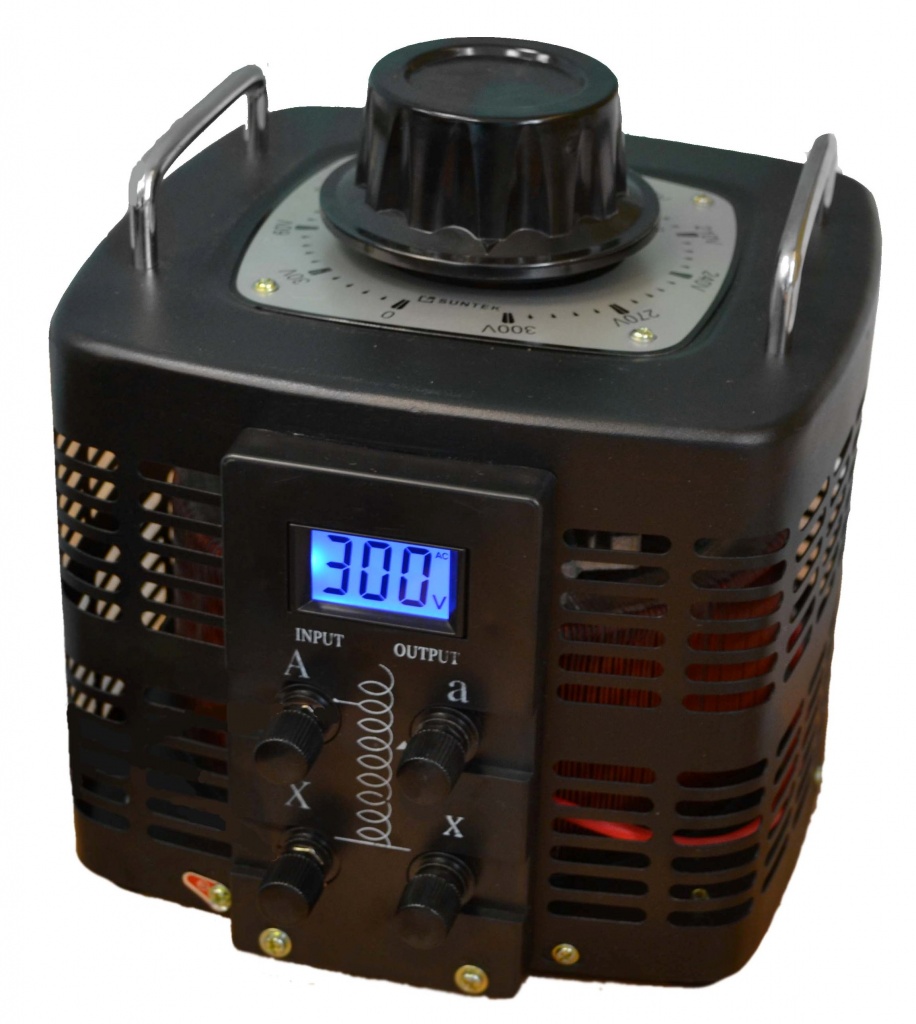

Autotransformátor – jedna z variant transformátoru, ve které jsou primární a sekundární vinutí spojeny přímo a díky tomu mají kromě elektromagnetické vazby i vazbu elektrickou. Vinutí autotransformátoru má minimálně 3 svorky, po připojení ke kterým můžete získat různá napětí. Výhodou autotransformátoru je jeho vysoká účinnost (až 99 %). Je to proto, že se přeměňuje pouze část výkonu – významná výhoda, když se vstupní a výstupní napětí liší jen nepatrně. Nevýhodou je chybějící elektrická izolace (galvanické oddělení) mezi primárním a sekundárním okruhem. Použití autotransformátorů je ekonomicky odůvodněné pro připojení účinně uzemněných sítí s napětím vyšším než 110 kV a transformačním poměrem ne větším než 3-4. Pro výrobu autotransformátorů se používá méně oceli na jádro a mědi na vinutí, což má za následek nižší hmotnost a rozměry a nižší náklady.

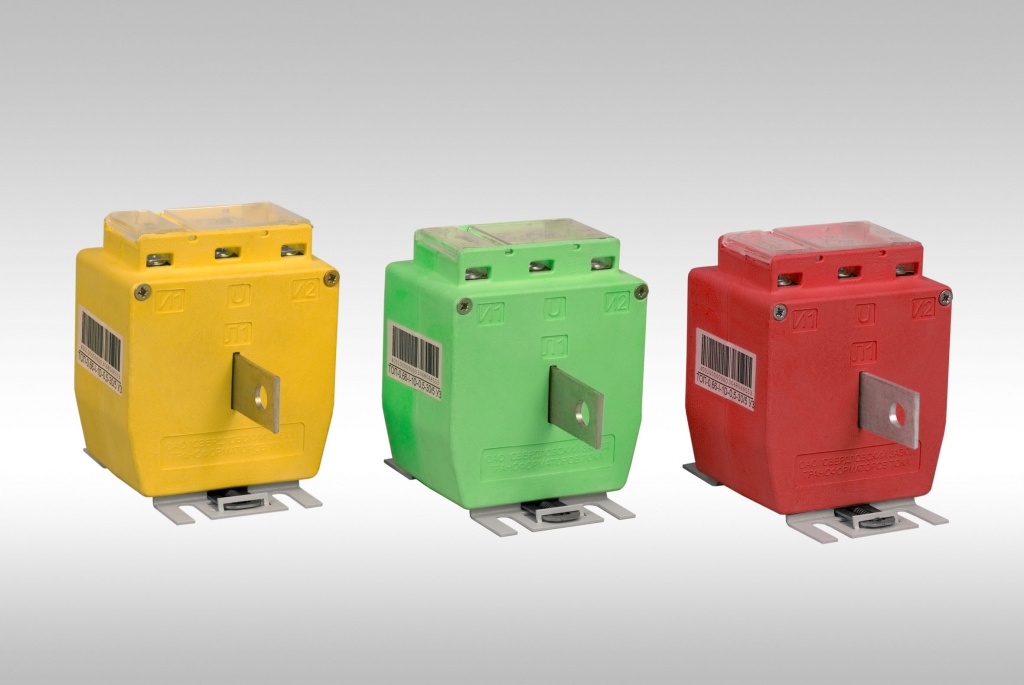

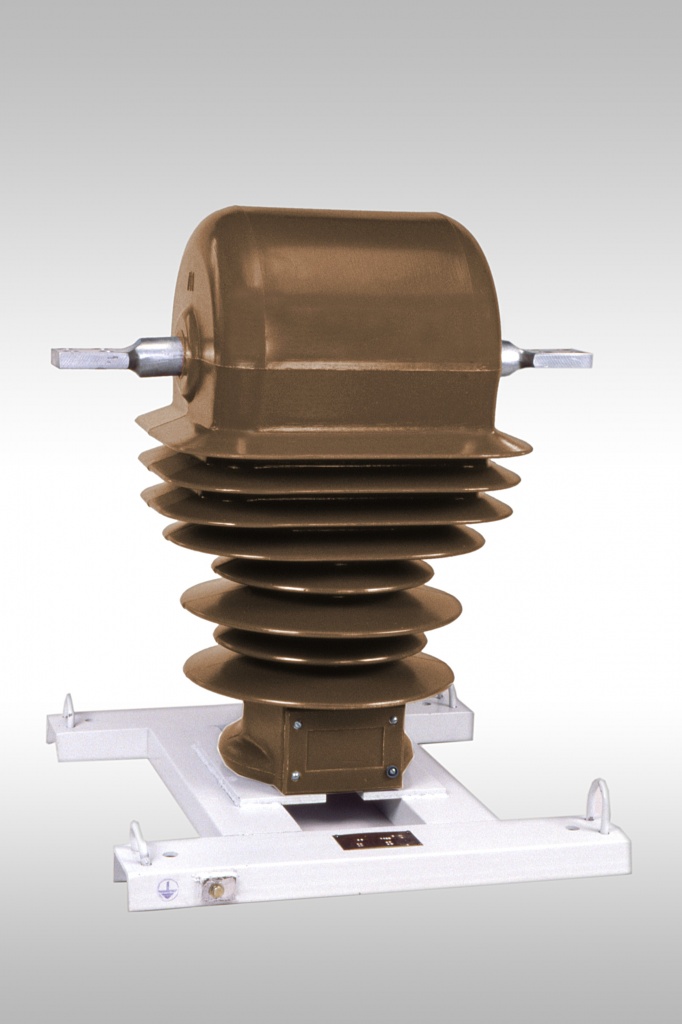

Transformátor napětí – transformátor napájený proudovým zdrojem. Slouží ke snížení primárního proudu na hodnotu použitelnou v měřicích, řídicích, ochranných a signalizačních obvodech. Proudový transformátor, na rozdíl od obvodů pro měření bočníkového proudu, poskytuje také galvanické oddělení. Hodnota jmenovitého proudu sekundárního vinutí je 1 A, případně 5 A. Primární vinutí proudového transformátoru je připojeno k obvodu s měřeným střídavým proudem, na sekundární vinutí jsou připojeny měřicí přístroje. Proud protékající sekundárním vinutím proudového transformátoru dělený transformačním poměrem je roven proudu v primárním vinutí. POZOR! Sekundární vinutí proudového transformátoru musí být spolehlivě zkratováno nebo zkratováno na nízkoimpedanční zátěž měřicího přístroje. Při úmyslném nebo náhodném přerušení obvodu dochází k napěťovému rázu, který je nebezpečný pro izolaci transformátoru, připojené elektrické spotřebiče a život! Nepoužitá sekundární vinutí musí být proto podle technických provozních pravidel zkratována a všechna sekundární vinutí proudových transformátorů musí být uzemněna.

Pulzní transformátor je transformátor, který je určen k převodu pulzních signálů s dobou trvání pulzu až desítky mikrosekund s minimálním zkreslením tvaru pulzu. V zásadě se takové transformátory používají k přenosu obdélníkového elektrického impulsu s nejstrmější hranou a omezením, stejně jako s relativně konstantní amplitudou. Pulzní transformátor se používá k transformaci periodicky se opakujících krátkodobých napěťových impulzů videa, obvykle s vysokým pracovním cyklem. Hlavním požadavkem na IT je přenos transformovaných napěťových impulsů v nezkreslené podobě. Tito. Když je na vstup pulsního transformátoru přivedeno napětí té či oné formy, je nutné získat na výstupu napěťový puls stejného tvaru, ale případně jiné amplitudy nebo polarity.

Izolační transformátor – u tohoto transformátoru není primární vinutí elektricky spojeno se sekundárními vinutími. Výkonové oddělovací transformátory jsou určeny ke zvýšení bezpečnosti elektrických sítí v případě poškození izolace, v případě náhodného současného kontaktu se zemí a živými nebo bezproudovými částmi, které mohou být pod napětím. Transformátory pro izolaci signálu zajišťují galvanické oddělení elektrických obvodů.

Odpovídající transformátor — transformátor, který se používá k přizpůsobení odporu různých částí (kaskád) elektronických obvodů s minimálním zkreslením tvaru signálu. Přizpůsobovací transformátor zajišťuje vytvoření galvanicky oddělených obvodů mezi sekcemi.

Špičkový transformátor – transformátor, který převádí sinusové napětí na pulsní napětí s polaritou měnící se každou půlku cyklu.

Dvojitý plyn – nebo jinak nazývaný protiindukční filtr, což je konstrukčně transformátor se dvěma stejnými vinutími. Díky vzájemné indukčnosti cívek je duální tlumivka účinnější než klasická tlumivka, přestože má stejné rozměry. Používají se jako vstupní filtry pro napájecí zdroje, v diferenciálních signálových filtrech pro digitální linky a také v audio zařízení.

Transfluxor – typ transformátoru, který se používá k ukládání informací. Od běžného transformátoru se liší tím, že má velkou zbytkovou magnetizaci magnetického obvodu. Transfluxory mohou fungovat jako paměťové prvky. Transfluxory jsou také vybaveny přídavným vinutím, které zajišťuje počáteční magnetizaci a nastavuje provozní režimy. Díky této vlastnosti jsou obvody porovnávacích prvků, řízených generátorů a umělých neuronů postaveny na transfluxorech, v kombinaci s dalšími prvky.

Klasifikace napěťových transformátorů

1. podle počtu fází – jednofázové;
2. podle počtu závitů – dvouvinutí a třívinutí;
3. podle třídy přesnosti, tj. podle hodnot dovolených chyb;
4. metodou chlazení – transformátory chlazené olejem (olejem chlazené, pro napětí nad 6 kV) a transformátory přirozené vzduchem chlazené (suché as litou izolací, pro napětí do 6 kV);
5. podle typu instalace – vnitřní instalace, venkovní instalace a pro kompletní rozváděč (rozvaděč).
