Olejový kulový ventil je obecný průmyslový rotační ventil, který zajišťuje rychlé a hermeticky uzavřené uzavření potrubí. Existují různá podobná zařízení a každé z nich funguje nejlépe za určitých podmínek. Při výběru výztuže byste proto měli nejprve vzít v úvahu stávající podmínky.

Druhy vzorů

Plovoucí kulový ventil spočívá pouze na vřetenu a sedlech. Když se plovoucí koule otáčí a uzavírá ventil, tlak kapaliny ji tlačí proti sedlu a úplně uzavře průtok. Když je však tlak velmi vysoký, otevření ventilu vyžaduje velkou sílu k otočení zámku proti vektoru průtokové síly. Z tohoto důvodu se plovoucí typ doporučuje pro nízko a střednětlaké ropovody a plynovody.

Činnost otočných ventilů nezávisí na síle proudění, takže jsou vhodné pro vysokotlaká potrubí do 16 MPa. Zároveň se snadno otevírají a zavírají. Pro podmínky výrazného tlaku je toto provedení nejlepší volbou.

Ventily se sedlem V poskytují přesnější řízení průtoku kapaliny. Mají buď šroub nebo sedlo ve tvaru „V“, což umožňuje větší kontrolu nad otevíráním a zavíráním portu. Tento typ konstrukce vyžaduje zvýšenou pevnost a přesnost výroby, aby odolal zvýšené rychlosti tekutiny v něm.

Standardní vstupní ventily poskytují přímou dráhu toku, ale při průtoku ventilem dochází k poklesu tlaku. Vstupní a výstupní potrubí v něm má stejné rozměry jako hadice nebo potrubí. Kulička – vnitřní prvek – pasuje do ventilu a má menší otvor než potrubí nebo hadice, ke které je připojena: proto dochází k poklesu tlaku.

Konstrukce s plným vrtáním také poskytuje přímou dráhu toku, ale toku není bráněno, když prochází sestavou. Proto je tento typ nejvhodnější pro přepravu viskózního oleje.

Výhody kulových kohoutů KSh

• armatury zajišťují rychlé vypnutí;
• koule a sedadla vytvářejí těsné těsnění;
• snadná oprava;
• mohou být jak relativně velké, tak malé;
• malé rozměry, nízká hmotnost;
• použití různých materiálů: konstrukční ocel, nerezová ocel, bronz;
• vysoká spolehlivost, vynikající výkon.

• vysoký tlak způsobuje zvýšený tlak mezi ventilem a sedlem, což má za následek opotřebení.

Použité značení a konstrukce zařízení

V Ruské federaci je kulový kohout označen jako KSh, jeho průměr je uveden za písmeny Du nebo Dn. Tito. kulový kohout KSh Du 150 znamená, že jeho průměr je 150 mm. Ruské normy zahrnují velký rozsah sekcí od 6 do 1500 mm. Z nich jsou nejoblíbenější hodnoty 15-50 mm.

Označení také udává jmenovitou hodnotu tlaku kapaliny, pro kterou je výrobek určen. Označuje se čísly za písmeny Ru nebo Pn. Například Ru150 kg/cm, nebo Pn15 MPa (obě čísla označují stejnou tlakovou sílu).

Kromě toho se za písmeny KSh přidává další písmeno označující typ kování:

• M – spojka;
• F – přírubové;
• K – kombinované.

Celé označení zařízení může vypadat například takto: ventil KSh F Du80 Ru12, což znamená přírubový typ s vnitřním průřezem 80 mm, určený pro maximální tlak kapaliny nebo plynu 12 MPa.

Design kování je různorodý. Kulové kohouty typu ksh jsou:

• spojka;
• pro svařování;
• přírubový;
• s elektrickým pohonem;

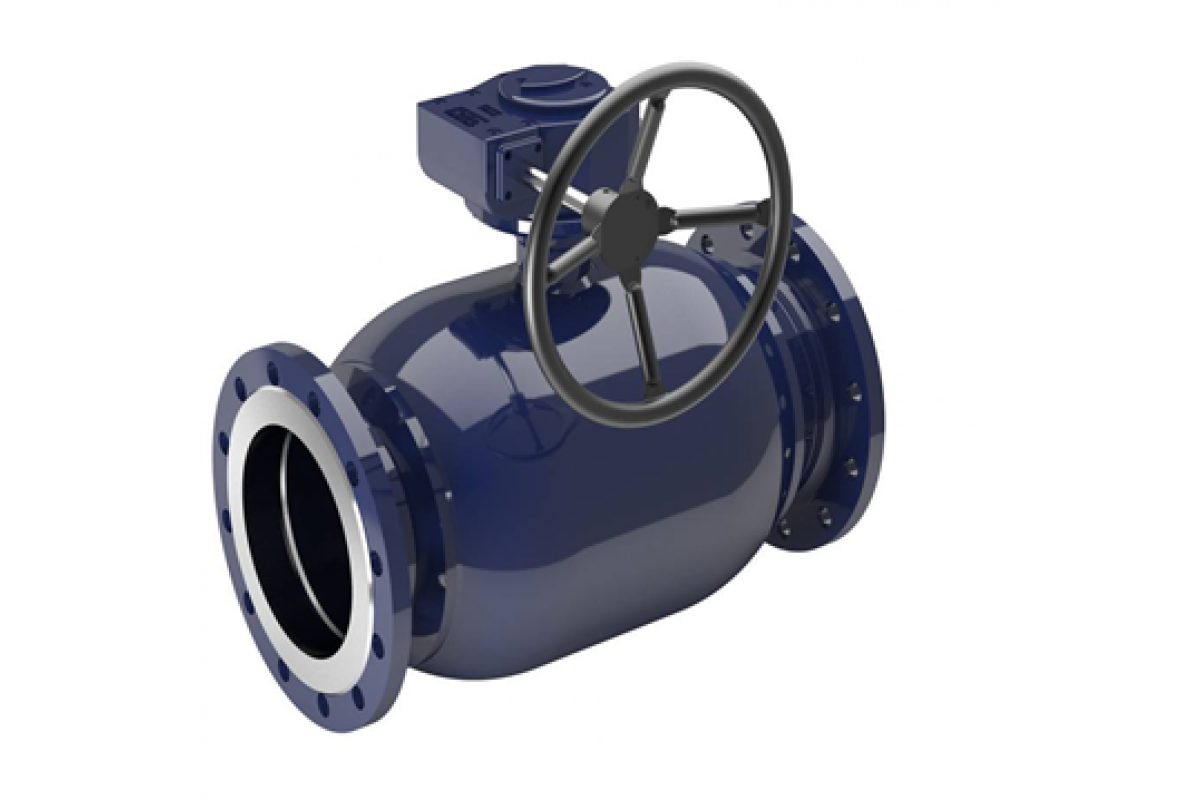

• s převodovkou;
• s prodlouženou tyčí;
• kombinovaný;
• třícestná distribuce.

Ocelové jeřáby

Ropná a plynárenská zařízení se v naší zemi používají v nejrůznějších klimatických podmínkách – od těžkých až po střední. Ocelové jeřáby se proto vyrábějí ve verzích přizpůsobených pro různá podnebí.

Hlavní typy podle tohoto kritéria jsou U (střední), HL (studená a střední), UHL (studená, střední, odolná vůči kyselinám). Materiál pro díly karoserie je uhlíková ocel St20 dle U1. Přitom samotný ventil může být vyroben z nerezové oceli nebo hliníku jako u kulových kohoutů ze závodu VolNA, které se optimálně hodí pro práci v potrubích čerpajících ropu a zemní plyn.

Pro možnosti odolné proti chladu se používá ocel 09G2S. Jeho zvláštností je zachování vlastností až do teplot – 60 ⁰C.

K výrobě nerezového kování se používá vysoce kvalitní ocel 12X1810T. Ale takové zámky se používají jen zřídka pro ropný a plynárenský sektor, používají se hlavně v potravinářském průmyslu a farmacii. Baterie odolné proti kyselinám jsou vyráběny na zakázku, obvykle se neprodávají.

Provedení uzavíracích ventilů může být neodnímatelné nebo demontovatelné, vhodné k opravě.

Ocel, jako materiál pro uzavírací armatury, získala přednostní použití. Navzdory problému s korozí je mnohem levnější než mosaz nebo bronz.

Jedná se o jeden z moderních a progresivních typů uzavíracích ventilů, který se stále častěji používá pro různé provozní podmínky v potrubích přepravujících zemní plyn a ropu, v systémech zásobování městským plynem, ve vodovodním potrubí, topení a dalších oblastech. Kulový ventil má dvě provozní polohy: Otevřeno a Zavřeno, výrobce zakazuje regulaci průtoku vody kvůli konstrukčnímu prvku ventilu, kde je mezi tělesem a kuličkou prázdná dutina.

Konstrukce kulových kohoutů není nová a je známá již více než 100 let, ale v raných verzích nezajišťovala těsné uzavření průchodu média kvůli obtížnosti zajištění kovových povrchů kulové kuželky a sedel tělesa. Vznik a zavedení materiálů, jako jsou fluoroplasty a syntetické kaučuky, pro výrobu sedel ve ventilovém inženýrství vedl k začátku širokého používání kulových kohoutů. Nové materiály umožnily zajistit těsné uzavření a výrazně snížit úsilí potřebné k ovládání ventilu.

Pohyblivým prvkem (závěrkou) takových kohoutků je kulová zátka – koule, podél jejíž osy je vytvořen průchozí kulatý otvor pro průchod média. U přímých kohoutků stačí k úplnému uzavření nebo otevření průchodu otočit kouli o 90°.

Podle typu se kulové kohouty dělí na plnoprůchodové a redukované (standardní). Kulový kohout s plným průchodem – průměr otvoru v kouli odpovídá vnitřnímu průměru potrubí, na kterém je ventil instalován. Hydraulické ztráty při průchodu pracovního média plně otevřeným ventilem jsou velmi malé, téměř stejné jako při průchodu média potrubím o délce stejné jako těleso ventilu, což je výrazně méně než u jiných typů uzavíracích ventilů. Tato cenná vlastnost učinila z ventilů tohoto typu hlavní uzavírací zařízení na lineárním úseku hlavních potrubí. Kulové kohouty s redukovaným nebo standardním průchodem – průměr otvoru v kouli je o jednu standardní velikost menší než průměr potrubí. Tento typ kulových kohoutů se používá na potrubích, ve kterých není parciální ztráta tlaku kritická.

Podle typu připojení mohou být kulové kohouty: přírubové, svařované, spojovací a kombinované. Přírubové kulové kohouty se používají na potrubích, která umožňují částečnou demontáž/montáž, a také v místnostech, kde je svařování zakázáno. Ventily se svařovaným typem připojení se používají na obzvláště kritických nebo těžko dostupných úsecích potrubí, a to z důvodu úplné těsnosti uzavírání a pevnosti spojení. Ventily se spojovacím připojením mají vnitřní kuželový nebo válcový závit. Používají se hlavně ve veřejných službách. Kulové kohouty s kombinovaným připojením jsou univerzální a používají se v různých potrubních systémech (závitové/svařovací spojení, přírubové/svařovací atd.).

Kromě výše uvedeného, Kulové kohouty mají řadu dalších výhod, mezi které patří:

jednoduchost designu;
vysoká a spolehlivá těsnost;
malé rozměry;
jednoduchý tvar průtokové části a absence stagnujících zón v ní;
pohodlné ovládání;
krátký čas strávený otáčením;
Použitelnost na viskózní a kontaminovaná média, suspenze, buničiny a kaly.

Pro výrobu se používají tradiční materiály:
legovaná ocel pro nízkoteplotní, korozivní prostředí;
uhlíková ocel;
nekovové materiály;
neželezné kovy (slitiny).

Je zajištěna dobrá kvalita povrchové úpravy zátky a tělesa a pravděpodobnost koroze je nízká.
Ocelové díly se vyrábějí lisováním za studena a kompresí trubek.

Pouzdra jsou celosvařovaná, svařovaná na automatických zařízeních v ochranném plynu (na bázi argonu). Spoj je kompletně svařený, má vysoké mechanické vlastnosti. Pro identifikaci výrobku je použito označení.

Mosazné kohoutky se vyrábějí kováním za tepla a následným vysokofrekvenčním žíháním v indukční peci. Žíhání pomáhá zlepšit vnitřní strukturu a uvolnit vnitřní pnutí v kovu.

Nepoužívají se tenkostěnné lité díly, takže výrobky zůstávají funkční po celou dobu své uvedené životnosti.

Suroviny procházejí vstupní kontrolou kvality. Produkty jsou kontrolovány pomocí následujících kontrolních metod:

vizuální měření (hlavní ukazatele);
hydraulické (zkoušky pevnosti, těsnosti, hustoty);
ultrazvukové (nedestruktivní zkoušení svarových spojů).
Kvalitu a spolehlivost potvrzuje certifikát shody.

Kulové kohouty mají dlouhou životnost a nevyžadují dodatečnou údržbu. Umožňují regulovat nebo uzavírat průtok pracovního média v určité části potrubí, zajišťují bezpečnost a těsnost. Kulové kohouty nabízené společností Promstroydetal jsou vyrobeny z vysoce kvalitních materiálů, které splňují všechny požadavky na uzavírací armatury. Jsou odolné vůči poklesům tlaku a změnám teploty. Stránka představuje široký sortiment kulových kohoutů pro potrubí.

Technické specifikace

Vždy si můžete koupit kulové kohouty následujících modelů:

11s22p, 11s31p, 11s32p 11s33p, 11s34p, 11s37p, 11s38p, 11s39p, 11s41p, 11s51p, 11s64p, 11s67p, 11nzh87p, 11s41p, FB 39010, PZ 39113, svařované kulové kohouty, přírubové kulové kohouty, kulové kohouty s převodovkou, kulové kohouty s elektrickým pohonem, plný průtok, standardní.
