Ovládání kotle přes telefon v aplikaci – EctoControl

Moderní způsoby komunikace pomocí chytrých telefonů, notebooků, tabletů a počítačů mohou realizovat mnoho nápadů, které byly ještě nedávno sci-fi. Například bylo možné regulovat teplotu pouze pomocí topného kotle ručně – bylo nutné jít ke kotli a nastavit potřebné parametry. V nejlepším případě bylo možné automatizovat úroveň ohřevu tak, aby byla zachována stejná teplota za různých povětrnostních podmínek.

V dnešní době lze všechny tyto ovládací operace provádět na dálku. Pro zřízení ovládání topných systémů na dálku je nutné zakoupit a nainstalovat jakékoli zařízení, které vám umožní vydávat příkazy kotli a přijímat informace z jeho senzorů. Jedním z nejoblíbenějších zařízení je GSM modul.

Co jsou GSM moduly pro topné kotle?

GSM modul je systém pro sledování řady parametrů vytápění, který je připojen ke kotli. Pro připojení je vhodný jakýkoli typ zařízení – plyn, elektrický, kapalná i tuhá paliva.

Nejmodernější zařízení mohou mít širší funkčnost (některá například podporují kontrolu hladiny paliva, průtoku oxidu uhelnatého, kontrolu tlaku atd.).

Komunikace s řídicími systémy probíhá pomocí chytrého telefonu, přes aplikaci nebo webové rozhraní, někdy i pomocí SMS zpráv.

Proč je potřeba a jak se používá

Pro zvýšení komfortu ovládání topného systému se pořizuje GSM modul a také často vede k úsporám díky zlepšenému řízení. Většina modelů umožňuje následující:

1. Zapnout/vypnout topný systém.
2. Ovládejte teplotu. Řídicí program kotle umožňuje na dálku upravovat úroveň vytápění – můžete například snížit teplotu v domě, pokud jste pryč na delší dobu, než je plánováno, a ušetřit tak náklady na palivo. Další možností je předehřát dům na příjemnou teplotu před příjezdem (obzvláště důležité v případě chaty nebo chaty, které jsou navštěvovány v teplém období a v zimě zvlhnou).
3. Spravujte teplotní parametry okruhu TUV.
4. Udržujte teplotní podmínky se zvýšenou přesností. Moderní GSM moduly téměř vždy obsahují externí teplotní čidla. Měří teplotu vzduchu v místnosti, nikoli samotnou chladicí kapalinu, takže jejich údaje jsou přesnější. Ovládání vytápění pomocí chytrého telefonu navíc umožňuje organizovat provoz kotle podle počasí.

Neměli bychom zapomínat, že modul dálkového ovládání zvyšuje bezpečnost. Může okamžitě upozornit majitele na následující situace:

1. dosažení dolní/horní teplotní hranice specifikované v nastavení;
2. odstavení kotle z důvodu jakýchkoli technických problémů (nedostatek dodávky elektřiny nebo plynu, zastavení odvodu spalin, odtlakování prvků systému, případné chyby v elektronice a automatizaci).

Velmi užitečná z bezpečnostního hlediska je také možnost GSM modulu nastavit periodické upozornění na parametry kotle. To vám umožní vidět nadcházející problémy, jako je příliš nízká teplota, předem a zvyšuje šance na jejich vyřešení, než situace dosáhne kritického bodu. V závislosti na modulu umožňuje ovládání kotle přijímat upozornění prostřednictvím telefonu pomocí SMS zpráv, speciální aplikace atd. (například funkčnost některých modelů má možnost připojení hlasových příkazů).

Ovladač může být spojen s několika telefonními čísly a hlásit se na každé z nich. Maximum je 5-10 místností (užitečné pro velké kotelny s několika zaměstnanci), ale jak ukazuje praxe, pro domácí použití nejčastěji stačí 2-3.

Zařízení a princip činnosti

Hlavním prvkem GSM modulu je elektronická řídicí deska, tzv. ovladač. Je nutné do něj vložit SIM kartu, aby modul mohl přenášet signály majiteli a přijímat od něj vzdálené povely (ovladač samostatně převádí signál ze SIM karty na povel pro standardní automatizaci). Mobilní operátor a tarif by měly být vybrány v závislosti na principu zprávy: pokud je kotel ovládán přes telefon pomocí SMS, potřebujete tarif s levnými SMS, a pokud je kotel ovládán přes aplikaci, pak potřebujete tarif s internetovým provozem. V každém případě se doporučuje používat automatickou platbu, protože v kritickém okamžiku se může ukázat, že jste zapomněli zaplatit vyúčtování za předchozí měsíc a není spojení s GSM modulem.

Pro zlepšení kvality komunikace lze ovladač doplnit o anténu. To může být užitečné pro domov uprostřed ničeho, kde vysoké stromy a vzdálenost od mobilních věží zeslabují signál.

V případě výpadku proudu může většina modelů GSM modulů nadále fungovat na vestavěnou baterii. Jeho životnost obvykle není příliš dlouhá, ale regulátor obvykle upozorní na přítomnost problémů s elektřinou, takže je čas na vypnutí kotle, změnu režimu vytápění atd.

Výběr konkrétního modelu může záviset na mnoha faktorech. Některé moduly jsou vhodné pouze pro kotle stejného výrobce (což se obvykle odráží v názvu značky). Pokud dojde k výběru regulátoru a kotle současně, je to dobrá volba – obvykle se zařízení jednoho výrobce dobře hodí k sobě navzájem, a proto funguje harmonicky. Ale pokud si musíte vybrat GSM modul pro již zakoupený kotel, nevadí, existuje také dostatek univerzálních modelů, které lze připojit k jakémukoli zařízení.

Bez ohledu na to, zda si vyberete univerzální model nebo pro konkrétního výrobce, nesmíme zapomenout na následující hodnotící kritéria:

• Dostupnost aplikace nebo webového rozhraní pro ovládání topného kotle z vašeho telefonu. Některé moduly mohou například fungovat pouze prostřednictvím SMS zpráv, což není vždy pohodlné nebo informativní. Aplikace umožňují nejen jednoduše ovládat vytápění, ale také kdykoli přijímat různé informace ze senzorů, na jedné obrazovce a s minimálními mzdovými náklady.
• Standardní výbava. Ne všechny, ale mnoho GSM modulů obsahuje externí teplotní čidla. Mohou být umístěny na více místech, včetně těch vzdálených od kotelny, a lze je kontrolovat. To je podstatná výhoda oproti čidlům umístěným přímo na kotli, protože jeho teplota ne vždy jednoznačně koreluje s teplotou v místnosti. Součástí standardní sady může být i vzdálená anténa, jejíž výhody jsou popsány výše.
• Baterie. Modul na něm bude fungovat, pokud vypadne proud, takže čím větší kapacitu, tím lépe. Předpokládá se, že je lepší zvolit modely s baterií alespoň 100-150 mAh, protože umožní modulu pracovat bez napájení po dobu nejméně 2-4 hodin. Pokud je kapacita menší, hrozí nebezpečí, že se nabití vybije dříve, než se zapne elektřina; Takové baterie šetří pouze krátkodobé výpadky proudu.

Možnosti ovládání kotle přes chytrý telefon

Existují dvě hlavní možnosti: ovládání lze provádět přes GSM modul a přes internet.

Metoda s ovládáním přes GSM modul nevyžaduje internet, vyžaduje pouze mobilní připojení. Jak již bylo zmíněno výše, pokud si výrobce dal s aplikací záležet, pak bude nastavení kotle pohodlnější, ale také prostřednictvím SMS zpráv lze ovládat mnoho funkcí pomocí speciálních textových příkazů. GSM modul má také obvykle schopnost neustále upozorňovat na data zasílaná na několik telefonů.

Druhým způsobem je ovládání přes internet. Pozitivní stránkou této metody je, že můžete nakonfigurovat neomezený počet čidel kotle pro regulaci teploty ve všech místnostech. To platí zejména v případě, že je vytápění určeno pro velmi velkou budovu. V případě potřeby jsou k dispozici také všechna další nastavení poskytovaná GSM modulem. Nevýhoda je zřejmá: taková kontrola vyžaduje nepřetržitou dostupnost internetu, což je často obtížnější než nepřerušovaná mobilní komunikace.

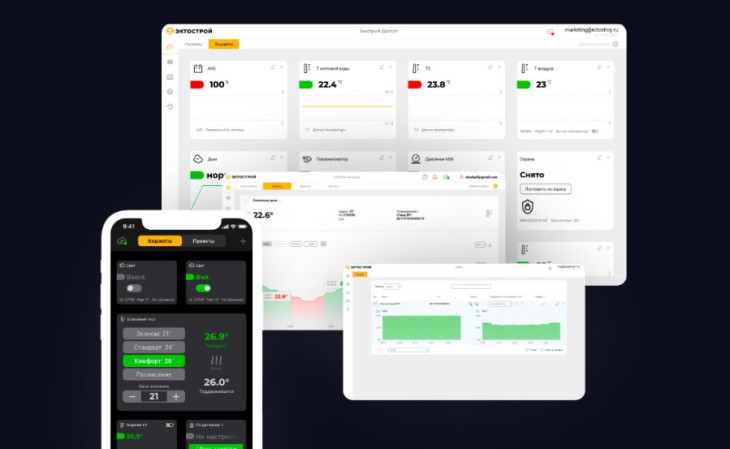

Můžeme nabídnout ectoControl v4.0 jako jeden z nejspolehlivějších a nejpohodlnějších systémů. Jedná se o systém, který poskytuje možnost ovládat vytápění přes počítač nebo telefon. Ke komunikaci s majitelem využívá protokoly GSM a Wi-Fi a umožňuje ovládat různé parametry (teplotu, vlhkost atd.) v pohodlné aplikaci. K tomuto zařízení můžete připojit až 67 (!) drátových a bezdrátových senzorů. Systém ectoControl dokáže ovládat kotle různých výrobců pomocí adaptérů (Navien, BAXI, Vaillant, Protherm, Ariston a jakékoli další, které podporují OpenTherm nebo eBUS).

Závěry

Dálkové ovládání zvyšuje komfort ovládání topení, ale je třeba pamatovat na to, že porucha komunikace (mobilní nebo internetová) a výpadky proudu jsou vždy možné. Vždy byste měli mít pojištění pro případ nepředvídaných situací. Krátká doporučení:

Kupte si zařízení s dobrou baterií. Pokud vypadne proud, takový řídicí systém vás alespoň upozorní na problémy a vy stihnete vydat potřebné povely a v lepším případě prostě bude fungovat jako obvykle až do zapnutí.

Nastavte si pravidelná upozornění. Bez upozornění nemusíte včas vědět o náhlé změně teploty nebo poruše.

Vždy upřednostňujte externí čidla před vestavěnými, abyste mohli kontrolovat potřebné parametry nejen v bezprostřední blízkosti kotle. Externí senzory poskytují přesnější informace.

Moderní topné kotle mohou být vybaveny velmi zajímavým a užitečným zařízením – GSM modulem.

V tomto článku budeme diskutovat o tom, jaké ovládací funkce lze implementovat pomocí tohoto modulu, a také se dotkneme různých nuancí použití modulu GSM k ovládání kotle.

Princip činnosti GSM modulu pro kotel

Přístroj analyzuje teplotu v kontrolovaných místnostech a provozní parametry otopné soustavy.

Monitorování se provádí pomocí vzdálených senzorů, které jsou instalovány ve speciálních portech modulu.

Počet senzorů se liší v závislosti na modelu a výrobci.

Kromě záznamu dat poskytují pokročilé modely možnost archivace dat.

To znamená, že všechny chyby budou zaznamenány do paměti zařízení a odtud je lze přečíst.

Pro regulaci provozu kotle je nutné přiřadit jedno hlavní čidlo a zbytek bude sloužit pro obecné sledování vnitřního klimatu.

Dále si zařízení pomocí GSM antény vyměňuje informace s uživatelem.

Proces řízení může být různý:

• Prostřednictvím SMS zpráv.
• Ovládání pomocí hlasového menu.
• Pomocí mobilní aplikace pro Android nebo iOS.
• Prostřednictvím internetového zdroje výrobce modulu.

Napájení je napájeno ze stacionární elektrické sítě 220 V. 50 Hz. přes 12V adaptér.

Mnoho modelů má vestavěnou baterii pro provoz při výpadku proudu. Nyní pojďme mluvit o funkčnosti.

Funkce GSM modulu

• Zapnutí (vypnutí) kotle příkazem je hlavní funkcí GSM modulu, který je přítomen ve všech zařízeních. Lze jej implementovat pomocí SMS zpráv, hlasových příkazů nebo speciálně vyvinuté aplikace (pokud spotřebitel používá smartphone, je to velmi pohodlné).
• Pracujte podle plánu – jako denní nebo týdenní termostat.
• Upozornění na teplotu a tlak chladící kapaliny v systému je velmi užitečná funkce, která vás bude informovat o netěsnostech nebo hrozbě odmrazování systému (mnoho moderních kotlů má zabudovanou ochranu proti odmrazování systému).
• Upozornění na teplotu v jednotlivých místnostech – do každé místnosti, kterou potřebujete, můžete nainstalovat samostatné teplotní čidlo. Délka senzorových kabelů může být až 100 metrů.
• Upozornění na poruchu topného kotle (nebo jiného zařízení). Velmi cenná funkce, která vám umožní zjistit problémy s kotlem. Včasný příjem takových informací během chladného období vám ušetří spoustu peněz, pokud se můžete vyhnout odmrazování systému.
• Instalace pohybových senzorů – zahrnuje použití GSM modulu jako alarmu o nelegálním vstupu do vašeho domova. Velmi oblíbená funkce. Moderní zařízení zahrnují připojení až 10 takových senzorů s délkou kabelu až 100 metrů.

Toto není úplný výčet, ale pro náš článek bude zcela dostačující.

Shrnutí článku

Modul ovládání kotle GSM je velmi vhodný pro použití v soukromých domech a chatách (zejména pokud v tomto domě trvale nebydlíte).

Umožní vám zapnout nebo vypnout topení v požadovaný čas.

Rovněž informuje o všech havarijních situacích v topném systému (pokud jsou instalována vhodná čidla).

Modul lze použít i jako alarm (je možné instalovat pohybová čidla a podobně).

To je vše. Své dotazy pište do komentářů a nezapomeňte článek sdílet se svými přáteli na sociálních sítích.
