Zesílení dřevěných podlahových trámů – jak zpevnit mezipodlahové, půdní a suterénní trámy na podlaze a stropě

Hlavním prvkem podkrovních a mezipodlažních stropů v mnoha soukromých domech je dřevěný trám. Životnost dřevěných podlah je omezena vlastnostmi dřeva, zejména pokud bylo špatně opracováno nebo bylo vystaveno namáhání a vlhkosti.

V důsledku těchto faktorů se trám přestane vyrovnávat s funkcí, která mu byla přidělena (je možné prohnutí, průhyb, zakřivení) a bude nutné vyztužení dřevěných podlahových trámů.

Kromě poškození a ztráty únosnosti podlahových a stropních nosníků (nosníky, vaznice) může být zesílení diktováno zvýšením zatížení podlahy.

Kdy posílit dřevěné podlahové trámy

• špatný stav trámové konstrukce. Výsledkem je poškození dřeva. Vysoká vlhkost, změny teploty, aktivita různých škůdců (kůrovec), praskání – to vše vede k deformaci podlahového nosníku;

• snížení nosnosti. Podlahové nosníky se mohou vlastní vahou, stálým a proměnlivým zatížením ohýbat. Pokud je podle norem výchylka do 1:300, tak se není čeho obávat. Například pokud je nosník dlouhý 2500 mm. ohnuté o 10 mm. to odpovídá normální hodnotě průhybu. Pokud je průhyb větší, měl by být zesílen;

• nutnost zvýšení nosnosti nosníku. Spojené například s přestavbou podkroví na půdu nebo obytný prostor. Taková restrukturalizace povede ke zvýšení stálých a proměnných zatížení na podlahách druhého patra, což automaticky vyžaduje změnu průřezu instalovaných dřevěných trámů.

V rámci článku bude uvedeno několik běžných metod zesílení stropu (oprava, rekonstrukce). Ale pouze profesionál může přesně odpovědět na otázku, jak posílit dřevěné podlahové trámy, a to až po analýze stavu konstrukce. Koneckonců, v každém případě bude rozhodnutí individuální.

Pomocí tabulky můžete získat představu o tom, jaký průřez by měl mít nosník při určitém zatížení.

Přípustný průřez nosníků při zatížení

Materiál připravený pro stránky moydomik.net

Způsoby, jak posílit dřevěné podlahové trámy

Hlavní typy a způsoby zpevňování dřevěných podlah jsou uvedeny v pořadí zvyšujících se mzdových nákladů a trvání práce.

Typ zesílení beze změny provozních podmínek

Vyztužení dřevěnými překryvy

Metoda se používá, když je strom poškozen. Podložky jsou instalovány na obou stranách dřevěného trámu (na stranách nebo nahoře a dole), co nejtěsněji k němu a jsou připevněny (utaženy) šroubem. Poškozené místo a polštářky je důležité ošetřit protiplísňovým roztokem. V kritických případech, pokud je oblast vážně poškozena, je lepší ji odstranit. Chcete-li nosník zpevnit, musíte po celé délce připevnit překrytí.

Zpevnění rozpětí kovovými deskami (dlahy) nebo tyčovými protézami

Místo výše popsaných dřevěných plátů se používají ocelové pláty. Kov je také potřeba ošetřit antikorozním roztokem. Schéma zařízení je znázorněno na obrázku.

Vyztužení nosníků kovovými deskami a tyčovými protézami

Vyztužení podlahy uhlíkovými vlákny (plast vyztužený uhlíkovými vlákny)

Moderní technologie vyztužení (vyztužení uhlíkovými vlákny). Uhlíková vlákna (pásy, plechy, desky, nitě, tkanina) se lepí v několika vrstvách, dokud není dosaženo požadované tuhosti nosníku. Snadné použití a lehkost materiálu vedou k tomu, že uhlíkové vlákno získává na popularitě jako účinný prostředek pro obnovu trámů a stavebních konstrukcí.

Níže je schéma vyztužení (zpevnění) podlahových nosníků uhlíkovými vlákny.

Vyztužení nosníků uhlíkovými vlákny Vyztužení nosníků uhlíkovými vlákny – schéma Nosníky vyztužené uhlíkovými vlákny

Zpevnění na koncích dřevěnými nebo kovovými protézami

Technologie umožňuje zpevnit nosník na křižovatce s nosnou stěnou. To je přesně to místo, kde vlivem teplotních změn dochází k rychlejšímu poškození dřeva.

Níže uvedený diagram ukazuje technologii vyztužení pomocí protéz vyrobených z kanálového, válcovaného profilu

Vyztužení pomocí protéz z kanálových tyčí a válcovaných profilů Výztuž protézami z kanálku, válcovaný profil – 2

Instalace tyčové protézy

Tyčová protéza systému Deidbekov je vyrobena ze dvou párových vazníků, které jsou vyrobeny z odřezků betonářské oceli o průřezu (průměru) 10-25 mm. Délka protézy by měla být o 10 % větší než dvojnásobek délky shnilého konce nosníku, ale ne více než 1,2 m.

Zařízení tyčové protézy

1. Instalujte dočasné podpěry pod strop ve vzdálenosti 1-1,5 m od nosné stěny, skládající se z regálů a vaznic.
2. Demontujte strop zespodu na šířku 75 cm a shora – 1,5 m od stěny.
3. Odřízněte poškozenou část nosníku (0,5 m)
4. Polotovar protézy zasuňte svisle do mezipodlahového stropu a otočte do vodorovné polohy, nejprve jej zatlačte na trám a poté jej zatlačte v opačném směru do výklenku stěny.
5. Posuňte a přibijte posuvný pruh.

Instalace tyčové protézy

Výztužné trámy s vazníky

Zpevňování podlah – montáž vazníků

Typ zesílení s měnícími se provozními podmínkami

Zpevnění dřevěných podlah pomocí těchto metod vyžaduje výraznou restrukturalizaci nosné konstrukce rozpětí nosníků.

Měnící se provozní podmínky konstrukcí

Změna pracovního vzoru

Pokud není možné dřevěné podlahové nosníky zpevnit, můžete se pokusit je vyložit, tj. rozložit zatížení ze stávajících nosníků na dodatečně instalované prvky.

Zpevnění podlah instalací podpěr pod nosné trámy

Podpěry podpírající trámy zespodu jsou dobrým způsobem, jak přerozdělit zatížení z trámu na podpěru.

Zpevnění podlah – instalace podpěr

Zpevnění podlah instalací dalších trámů

Pokud jsou stávající kulatiny neporušené a neporušené, lze zvýšit jejich nosnost zvýšením jejich počtu. Instalace dalších dřevěných trámů zvýší zatížení konstrukce. Při instalaci nových kulatin je bezpodmínečně nutné chránit jejich konce střešní lepenkou, aby nedošlo k poškození.

Zpevnění podlah – instalace dalších nosníků

Doufáme, že z výše uvedených způsobů zpevnění dřevěných podlahových trámů si vyberete ten, který vyřeší váš problém nejlépe a s minimálními náklady.

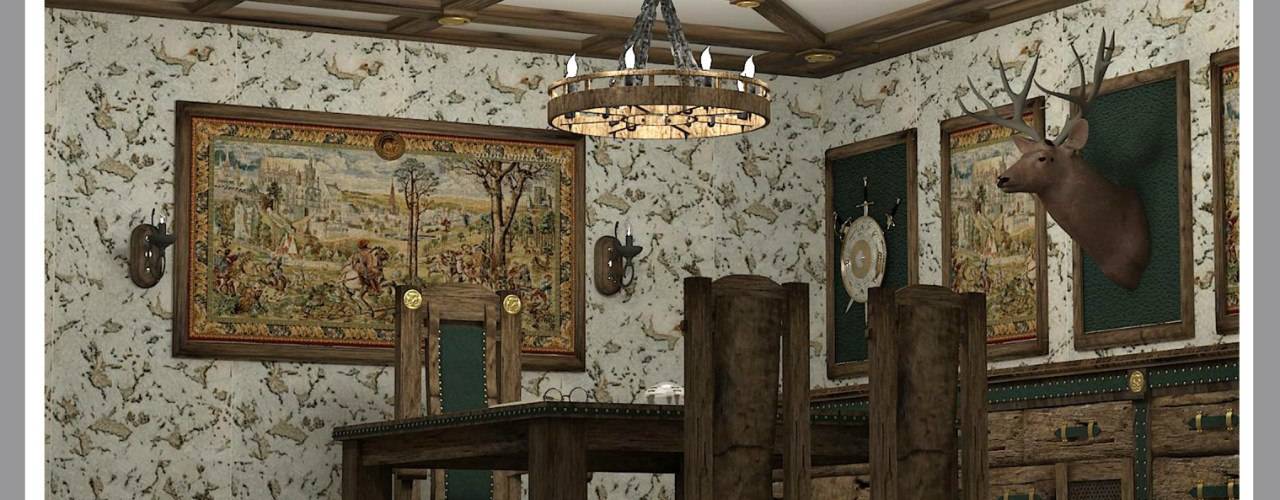

Stylové prvky v interiéru mohou najít místo kdekoli – od podlahy až po strop. Pozoruhodným příkladem jsou dřevěné stropní trámy, které jsou aktivně instalovány v místnostech přesně jako prvek rustikálního dekoru. To neznamená, že to nemá praktický význam. Často takové návrhy pomáhají snadno a rychle odstranit elektrické vodiče a skrýt nerovné stropy.

Potřebujete pomoci s projektem domu?
Kontaktujte nás!

Pojďme se rozhodnout o návrhu dřevěných trámů

Vzor dřevěných trámů na stropě místnosti je jasným prvkem, který přitahuje oko. S jeho pomocí můžete nejen zavést nové poznámky do známého interiéru, ale také změnit celou geometrii prostoru. Příčné trámy rozdělí strop na několik segmentů a úzký, dlouhý pokoj opticky trochu rozšíří a prostornější, dlouhé dřevěné trámy podél celého stropu naopak dodají klidnému interiéru dynamiku a lehkost. Kromě nejjednodušších příčných a podélných vzorů můžete pomocí kombinace dřevěných trámů různých tvarů na stropě vytvořit vzor čtverců a kosočtverců, trojúhelníků a paprsků rozbíhajících se z jednoho bodu.

Vyznačme si na stropě čáry pro připevnění dřevěných trámů

Dokonce i malé nepřesnosti v geometrickém vzoru trámů na stropě mohou zkazit celý obraz, takže před instalací konstrukcí pečlivě označte plánovaný vzor, ​​zkontrolujte jasnost rohů a rovnoběžných čar. Při instalaci trámů na strop je důležité vzít v úvahu tloušťku každého dřevěného prvku a umístit je přísně do středu označení. Kromě toho, než začne instalace nosníků, mohou být podél středové podélné linie jejich umístění umístěny různé inženýrské sítě, které budou po instalaci nosníku skryty pod ním.

Uchycení trámů ke stropu

Chcete-li nainstalovat dřevěné trámy na strop, musíte se zásobit nástroji, jako je svinovací metr, vrtačka se sadou vrtáků, pilka na železo s jemným „zubem“, jisticí šňůra, tesařský roh, metrové pravítko, běžnou tužku a voskovou tužku „aby odpovídala barvě“ nosníku a pro upevnění si zakupte potřebný počet šroubů, příslušný šroubovák nebo šroubovák. Dřevěné trámy jsou připevněny podél vyznačených čar a tvoří plánovaný vzor na stropě. Po instalaci všech konstrukčních prvků je nutné uzavřít spoje dřevěných trámů. K tomu můžete použít voskovou tužku nebo ozdobit provázkem, kovovými deskami a kovanými prvky.

Jak zdobit trámy: lakujte, malujte nebo je nechte v přirozené podobě

V závislosti na stylu místnosti si můžete vybrat lakonický nebo světlý, rustikální dekor pro stropní trámy, zvýraznit barvu dřeva mořidlem a lakem nebo naopak, natřít jej v barvě stropu, zvýraznit vlákna textury pomocí větvení nebo leštění povrchu stropních trámů. Pro zdůraznění venkovského stylu a etnických motivů se na dřevo stropních trámů aplikuje vzor pomocí šablon nebo řezbářských prací.

Finální úprava: jak pečovat o povrch stropu mezi trámy

Povrch stropu v místnosti vyžaduje opravu a obnovu častěji než dřevěné trámy. Při opravách nebo malování stropu nezapomeňte dřevěné trámy přelepit fólií a lepicí páskou, abyste později ze dřeva nemuseli čistit kapky barvy a lepidla. No a abyste zachovali původní vzhled samotného dřeva, použijte speciální impregnace a leštidla, které ochrání povrch teplého a vlhkého vzduchu pod stropem.
