Konstrukce sloupového základu, jak provést tento návrh?

Základ je oporou domu, takže jeho pevnost přímo ovlivňuje životnost budovy. Postavením sloupového základu můžete výrazně ušetřit své peníze. Je ideální pro dřevěné domy, terasy, garáže, altány a další stavby, jejichž hmotnost nepřesahuje maximální povolené zatížení pásového základu. Může být postaven na mokrých, písčitých, bažinatých, rašelinných a těžkých půdách.

Sloupovitý základ má následující významné výhody:

• Cenově výhodné a snadno vyrobitelné. Práce lze provádět samostatně, výztuž a beton se spotřebují přibližně o polovinu méně než při stavbě jiných typů základů.
• Drobné smrštění. To je zajištěno menším sesedáním zeminy pod samostatně umístěnými podpěrami ve srovnání s pásovým typem základů.

Stojí za zmínku, že sloupové základy se nepoužívají na měkkých půdách nebo v oblastech s výraznými výškovými rozdíly. Pro zajištění trvanlivosti konstrukce je nutné při výstavbě přísně dodržovat všechny normy.

Jak vyrobit sloupový základ, design

Jaká je struktura sloupcového základu? Jedná se o soubor sloupů vykopaných do země. Mohou být umístěny jak v místech, kde se protínají stěny domu, tak v rozpětích mezi nimi. Spodní konec podpěry je hlava, horní konec je základna. Hlavy všech podpěr by měly být umístěny ve výšce přibližně 50 cm od země – v úrovni podlahy prvního patra. Přítomnost této mezery mezi podlahou a zemí umožňuje vyhnout se vlhkosti, která způsobuje hnilobu dřevěných konstrukcí spodní části domu. Vzdálenost mezi sloupky je maximálně 3 m.

Nejčastěji se při vytváření sloupového základu používají podpěry kruhového průřezu, protože pod nimi lze vrtat studny. Typicky se průměr podpěr pohybuje od 150 do 400 mm. Typicky je hloubka základu domu 2 m. Vzhledem k malé ploše základu je nutné, aby spočíval na vrstvě zeminy s vysokou únosností. To se děje tak, aby vydrželo zatížení z domu.

• Dřevěný trám. Může být spálen nebo ošetřen antiseptikem, aby se zabránilo hnilobě dřeva. Lze použít hydroizolační materiály, ale tyto pilíře se vyznačují spíše nízkou spolehlivostí.
• Cihlový. Poskytuje dobrou pevnost, ale není příliš spolehlivá, pokud jde o pohodlí při konstrukci sloupového základu. Instalovat zděný pilíř přímo do studny je téměř nemožné. Zcela problematické je i umístění podpěry na zemském povrchu s dalším spouštěním do vrtu.
• Monolitický železobeton. Jedná se o nejvýnosnější materiál ve všech ohledech. Díky němu je zajištěna maximální pevnost v tlaku, v případě výztuže pevnost v tahu. Za zmínku stojí odolnost vyztuženého sloupu vůči účinkům vzdouvajících se zemin. Míchání betonové směsi a její nalévání do studny je poměrně snadný úkol.

Jak postavit sloupový základ?

Chcete-li postavit sloupový základ, je třeba provést následující operace.

Odstranění úrodné vrstvy trávníku, jeho skládání do samostatných hromádek. Podkladová vrstva půdy, která obsahuje malé kamínky a písek, bude pro základ docela vhodná. Pokud je půda rašelina, musíte se před výstavbou poradit s odborníky. Pokud je půda hlína, měla by být nahrazena směsí písku a drceného kamene. Po zvolení složení zeminy pro sloupový základ je nutné vyrovnat staveniště zasypáním prohlubní a odstraněním valů.

Stavba základů. Začíná se stavbou sloupů a rýsovacích os, přičemž mezi sloupy rovnoběžně s osami je natažena šňůra. Vzdálenost mezi šňůrami závisí na šířce konstrukce. V rozích základu je nutné zajistit úhel 90 stupňů.

Kopání děr pro stavbu sloupového základu. Provádí se ručně nebo pomocí bagru. Pokud jde o rozměry jámy, měly by být asi o 30 cm širší a hlubší než základna. Na dno jámy se umístí směs písku a štěrku, která se čas od času zhutní a naplní vodou.

Zhotovení bednění z hoblovaných suchých prken. Měly by být pevně zabaleny a neměly by mít žádné mezery. Bednění musí být dobře upevněno, aby se zabránilo posunutí a roztažení v důsledku nalité hmoty betonového roztoku. Na některých půdách nemusí být bednění nutné. Poté je po obvodu položena plastová fólie.

Výztuž betonových pilířů. Pevnost betonových podpěr je výrazně zvýšena. Obvykle se používá tyčová výztuž o průměru 12 mm. Jeho předností je vysoká pevnost, odolnost proti korozi, dobrá přilnavost k betonové maltě. Základ se postupně zalije betonem, který se následně zhutní. Dále je instalována mříž sloupového základu. Nejprve se spojí prefabrikované překlady. Poté jsou montážní smyčky spojeny dohromady a zbytky výztuže jsou spojeny svařováním. Provádí se montáž bednění na překlady, armování a zalévání betonem M200. Poté se provede hydroizolace.

Sběrné zařízení. Pokládají ji z kamene nebo cihel, aby uzavřeli prostor mezi podpěrami. Jeho stavba začíná instalací pískového polštáře v hloubce 20 cm, kde je položen betonový potěr. Poté je na něj umístěn plot ne nižší než 40 cm, ve kterém je vytvořen otvor pro zásobování komunikací. Není spojen s podpěrami základů domu, aby nedošlo k porušení celistvosti. Čím vyšší plot, tím méně jsou stěny domu vystaveny vlhkosti. Je vhodné do ní instalovat ventilaci, aby se podzemní prostor odvětrával. Sběr se však neprovádí v záplavových oblastech. Tam se základy staví ve výšce až 2 m. V tomto případě dům jakoby „visí“ ve vzduchu na sloupech.

Obecně platí, že výše uvedené kroky nejsou příliš složité a lze je provést nezávisle. Pokud však nemáte dostatek zkušeností, měli byste důvěřovat profesionálům. Společnost Project provádí instalaci sloupových základů v Moskvě a Moskevské oblasti za rozumnou cenu. Práce provádíme rychle a v souladu se základními standardy kvality. Pokud se rozhodnete vyrobit sloupový základ, kontaktujte nás.

Jak postavit altán, hangár nebo malý dům rychle a levně, ale zároveň tak, aby stavba vydržela déle než jednu zimu? Zvažte budovy se sloupovým základem. Na to, co je to za konstrukci a jak ji nainstalovat, se zeptali odborníka Kirilla Paramonova, vedoucího technické služby směru Polymerové izolace ve společnosti TECHNONICOL.

Co je sloupový základ a v jakých případech je vhodný?

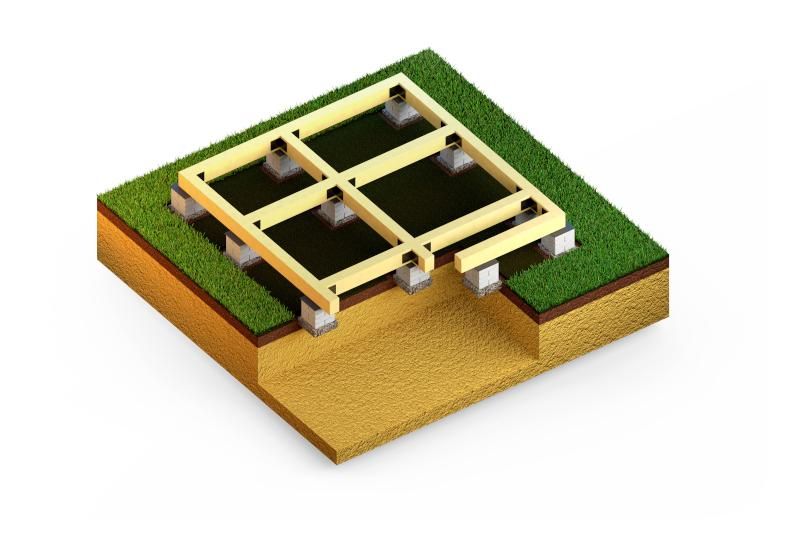

“Sloupový základ je systém podpěr (sloupy, piloty) instalované po obvodu a propojené mřížkou – kovovým nebo dřevěným rámem.”

Kirill Paramonov, společnost TECHNONICOL

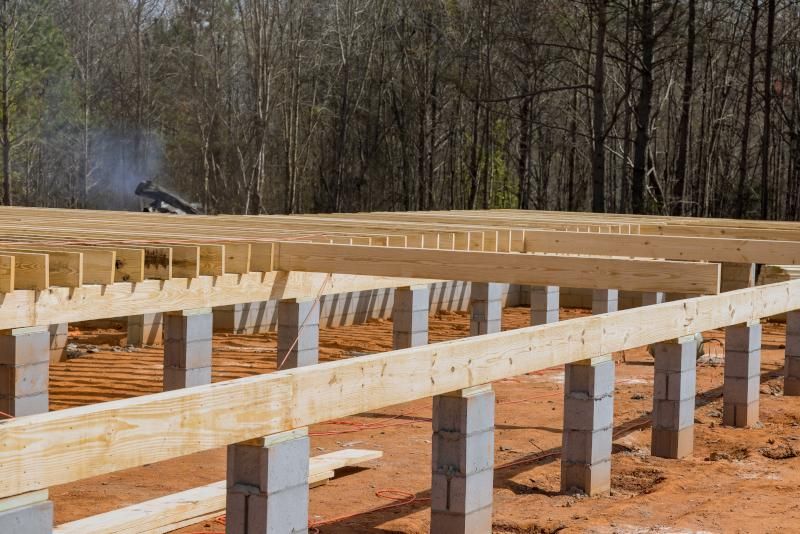

V tomto případě je základna postavena z cihel a mříž je vyrobena z dřevěných trámů

Z toho vyplývá, že celá struktura se skládá ze dvou prvků:

Sloupce. Hlavním konstrukčním prvkem jsou podpěry, které celý objekt podpírají. Jsou instalovány ve stejné vzdálenosti od sebe po celém obvodu budovy a v místech špičkového zatížení: rohy budovy a křižovatky vnitřních stěn. Čím jednodušší konstrukce, tím větší vzdálenost mezi sloupky. Obecně ale platí, že by neměla přesáhnout dva metry.

Podpěry jsou instalovány se stejnou hloubkou. Jsou-li sloupky ponořeny do různých hloubek, při zamrznutí půdy v zimě se nerovnoměrně zvednou a budova spadne na bok.

Grilování. Pomocný prvek nesmí být přítomen na dočasných konstrukcích. Mřížka se skládá z trámů, které jsou umístěny na vrcholu sloupů. Rovnoměrně rozdělují zatížení na sloupy tak, aby se neprohýbaly. Zpevňují také oporu pro budoucí stěny a další těžké konstrukce, jako jsou kamna nebo krb. Mřížka může být vyrobena ze dřeva, kovu nebo betonu. Dřevěné trámy se zpravidla používají pro dočasné nebo malé stavby a kovové nebo betonové trámy se používají pro jednopatrové domy.

Pro jaké budovy je vhodný základ ve formě sloupů? Kirill Paramonov, vedoucí technické služby směru Polymer Insulation ve společnosti TECHNONICOL:

„V nízkopodlažní soukromé výstavbě se aktivně používají všechny typy sloupových základů. V průmyslovém a stavebním inženýrství se však takový základ používá na permafrostových půdách, protože jim neumožňuje rozmrazovat.

V individuální bytové výstavbě se sloupové základy vybírají, když potřebujete rychle nainstalovat základ pro malou budovu: garáž, lázeňský dům, terasu.

Přečtěte si co jaký je rozdíl mezi verandou a terasou? a co je lepší vybrat pro letní chatu.

Sloupy jsou vhodné pro lehké konstrukce, jako je otevřený altán

Klady a zápory sloupovitého základu

Mezi výhody základů, které se skládají z nosných pilířů a potrubí, patří:

Jednoduchost stavby. U sloupovitého základu není potřeba nijak zvlášť upravovat krajinu nebo hydroizolovat plochu. Takový základ lze postavit samostatně bez vážné stavební přípravy za několik dní. „V této variantě je méně výkopových prací, není potřeba používat těžkou techniku,“ — komentáře Kirill Paramonov.

Nízké náklady. Na rozdíl od pásových a deskových základů vyžadují sloupy podstatně méně materiálu. Navíc můžete ušetřit na stavebních strojích a dalších pracovnících.

Trvanlivost. Struktury na sloupovitém základu působí pouze lehkovážně. Takový objekt může trvat více než 100 let, pokud je postaven v souladu se všemi normami a s ohledem na vlastnosti půdy.

Co dalšího můžete na svém webu postavit a jak jej správně zařídit, přečtěte si článek o krajinném designu.

Současně má sloupový základ také omezení při použití:

Nebude podporovat těžkou konstrukci. Takový základ má nízkou nosnost. „Sloupové podpěry je lepší nepoužívat u těžkých domů z cihel, bloků, dřevěných domů vyšších než jedno patro. Zde potřebujeme spolehlivější základ: pásový nebo deskový základ,“ – poznámky expert.

Nezahrnuje sklep. Vzhledem k tomu, že se samotná budova nedotýká země, nebude možné ji vybavit suterénem, ​​suterénem nebo dokonce malým sklepem.

Nevhodné do těžkého terénu. Konstrukce na takovém základu vydrží dlouho, pouze pokud je postavena na rovném terénu. “Sloupovitý základ nebude vhodný, pokud na místě dochází k významným změnám nadmořské výšky a převládají vysoce zvednuté půdy,” – myslí si Kirill Paramonov.

Pro podporu při nákupu a prodeji nemovitosti můžete kontaktovat agenty Samolet Plus.

Typy sloupových základů

V závislosti na materiálu, ze kterého jsou podpěry vyrobeny, je nejčastěji základ dřevěný, cihlový nebo betonový.

Dřevěné

Dřevo je nejlevnější a zároveň krátkodobý materiál pro základy, rychle hnije a zhroutí se. Dřevo se proto používá především na dočasné stavby jako jsou chlévy nebo drůbežárny. A aby objekt vydržel déle, základ je postaven z dubu, jasanu nebo modřínu. “Dřevo může být kvalitativně chráněno, pokud je antiseptické a pokryté bitumenovým tmelem pro hydroizolaci,” – mluví expert.

Cihla

Takový základ se používá pro vážnější stavby, například jednopatrové domy. „Aby váš dům vydržel déle, neudělejte chybu se značkou cihel. Dejte přednost plným silikátovým nebo keramickým cihlám,“ – mluví Kirill Paramonov.

Beton (nebo suťový beton)

Betonový základ snese velké zatížení, proto je stavěn pro velké domy. Stavba však v tomto případě bude trvat déle a bude dražší. Pro snížení nákladů na práci se beton často ředí sutinovým kamenem.

Někdy jsou sloupy vyrobeny z jiných materiálů, například z kovu nebo kovových trubek naplněných betonem. Takový základ je pevný, ale náchylný ke korozi. Proto se trubky dodatečně upravují speciální barvou nebo se do betonu přidává antikorozní směs.

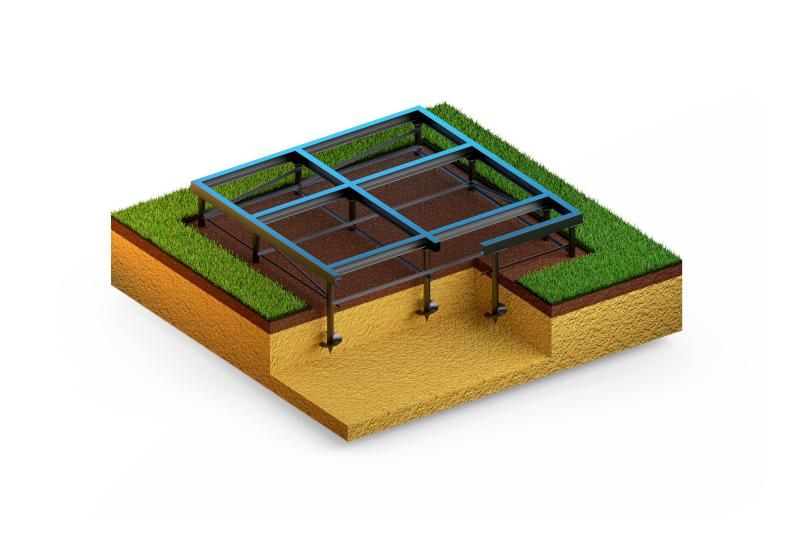

Příklad základu vyrobeného výhradně z kovových konstrukcí

Pomocí služby si můžete vybrat místo pro stavbu domu nebo uspořádání letní chaty “Letadlo plus”. Zde najdete aktuální inzeráty po celé republice, které je vhodné sledovat pomocí filtrů a řazení. A výsledky vyhledávání lze vždy zobrazit na mapě a uložit.

Pokyny krok za krokem pro stavbu sloupcového základu vlastníma rukama

Montáž sloupového základu zvládnete sami. Předtím však musíte správně provést výpočty a připravit web.

Výpočty a kreslení

Nejprve zhodnoťte množství práce a rozhodněte se, jaké množství materiálu budete potřebovat. Postup:

Spočítejte počet sloupů. Při výpočtu počtu podpěr mějte na paměti, že vzdálenost mezi sloupky by neměla přesáhnout dva metry. To znamená, že pro budovu o rozloze 6X6 metrů budete muset nainstalovat asi devět pilířů – tři podél každé vnější stěny a jeden uvnitř obvodu.

Může být více pilířů a jsou instalovány častěji, pokud to pomůže posílit strukturu konstrukce

Rozhodněte se o hloubce instalace. Hlavní chybou při stavbě sloupového základu je nedostatečná hloubka sloupu. Volba hloubky závisí na složení půdy. Pro posouzení půdy je lepší kontaktovat geologické inženýry. Odeberou vzorky a dají přesná doporučení pro stavbu.

“Nezapomeňte studovat půdu, abyste zjistili, zda je prohloubení nutné nebo ne.” Pokud je hloubka sloupcového základu nedostatečná, pak ve vysoce vznětové půdě ovlivní struktury síly mrazu. V důsledku tlaku budou sloupy v zimě stoupat a v teplém období klesat. Postupem času to zničí stropy a podlahy v místnosti.“

Kirill Paramonov, společnost TECHNONICOL

U malých budov můžete analýzu provést sami. Chcete-li to provést, vyvrtejte v místě budoucí struktury čtyři otvory a zvedněte půdu z různých hloubek: 20, 50 a 80 centimetrů.

Dále prozkoumejte půdu dotykem – pokud je homogenní a snadno se sroluje do koule, pak je to hlína. Pokud se drolí a nedrží tvar, je to písek. A pokud se skládá z malých nebo velkých zrn, je to štěrk nebo oblázky.

Hlína je klasifikována jako půda s vysokým vztlakem, zatímco oblázky, štěrk a písek jsou klasifikovány jako půda s nízkým vztlakem. V reálných podmínkách bude půda směsí různých hornin, takže berte v úvahu jejich procentuální zastoupení. V závislosti na převládající hornině vytvořte sloupcový základ:

Není pohřben. V tomto případě sloupy doslova stojí na povrchu. Tento základ je vhodný pro nezatěžovanou půdu a pro dočasné stavby.

Nezasypaný základ jde do země pouze do hloubky úrodné vrstvy a je obvykle postaven z cihel nebo dřeva.

Mělký – v hloubce až 70 centimetrů. Hodí se pro mírně vzdouvající se půdy a vedlejší stavby, jako jsou altány nebo letní kuchyně.

Zapuštěné – v hloubce jednoho metru nebo více, pod bodem mrazu půdy. Vhodné pro velmi těžké půdy: jílovité, nasycené vodou – a pro stavbu domů.

Zakopaný základ jde hluboko do země a je postaven primárně ze železobetonu.

Připravte si výkres. I když stavíte malý objekt, výkres vám umožní vizualizovat rozsah práce a správně ji provést. Stejný počet sloupců nebo jejich logické uspořádání – hromadové pole – se na papír kreslí mnohem snadněji než v představě.

Přípravné práce

V této fázi přecházejí od výpočtů a výkresů k fyzické práci.

Připravte stránky. Odstraňte úrodnou vrstvu a vyrovnejte povrch. Poté plochu zhutněte drceným kamenem nebo mokrým pískem.

Plodná vrstva je obvykle od 15-30 cm a lze ji snadno odstranit ručně pomocí lopaty

Proveďte značení. Přeneste výkres na místo – označte osy budovy na zemi. Klíčové body zajistěte kolíky a nápravy provazem nataženým mezi nimi. Dále načrtněte umístění budoucích sloupců.

Vykopejte díry. V závislosti na hloubce instalace podpěr připravte otvory pro sloupky pomocí vrtačky nebo běžné lopaty.

Plocha jámy závisí na šířce sloupků. Základy se zpravidla staví se stranou 20 až 60 centimetrů, v závislosti na hmotnosti budoucí stavby

Instalace sloupu

Hlavní fází výstavby sloupového základu je instalace podpěr. Instalace sloupců:

Zhutněte dno každého otvoru. Je nutné posílit půdu nejen pod budovou jako celkem, ale také pod každým pilířem budoucího základu. Chcete-li to provést, přidejte na dno otvoru 10-15 cm vrstvu drceného kamene nebo písku.

Nainstalujte sloupky. V této fázi závisí vaše jednání na tom, jaký typ nadace jste si vybrali. Například u zděného základu pokládejte cihly do výšky pilíře.

Pro betonový základ postavte v každém otvoru provizorní rám z desek a vyplňte krabice betonem. Beton se musí nalévat pomalu a po malých částech, aby se zabránilo poréznosti, jinak se základ rychle zhroutí. Před litím lze do středu každého sloupu nainstalovat několik výztužných tyčí pro zpevnění konstrukce. Po zalití nechte sloupky vytvrdnout – beton může schnout až dva týdny.

Nainstalujte hydroizolaci. Na výsledné pilíře položte hydroizolační vrstvu. To je nezbytné, aby se zajistilo, že vlhkost z půdy nevystoupí nad základ a nepřenese se na stěny. V opačném případě bude budova vždy vlhká a stěny se rychle zhroutí. Jako takový materiál se často používají plechy ze střešní lepenky.

Položení mříže

Posledním krokem zbývá instalace páskování mezi podpěry. Umístěte dřevěné nebo kovové trámy na sloupky bez upevnění.

Hotový betonový základ s dřevěným roštem

Chcete-li nainstalovat betonový rošt, nejprve postavte dřevěnou krabici tak, aby na spojích se sloupky byly otvory – tímto způsobem bude konstrukce po odstranění krabic pevná. Kromě toho, pokud byla při konstrukci podpěr použita výztuž, zpevní mříž a spojí ji s pilíři.

Dále nalijte do krabic beton a nechte jej úplně vyschnout, poté krabice opatrně vyjměte.

Vyvodit závěry

• Sloupový základ je systém podpěr, nejčastěji ze dřeva, cihel nebo betonu, vzájemně spojených rámem – mříží.
• Sloupové základy se používají pro stavbu lehkých konstrukcí, jako jsou hospodářské budovy, altány a jednopatrové domy.
• Výhody takového základu jsou snadná konstrukce a relativní levnost, stejně jako trvanlivost konstrukce. Nevýhodou je nemožnost stavby na nerovném povrchu a použití pro vícepodlažní budovy.
• Postavit sloupový základ vlastníma rukama bez rozsáhlé stavební přípravy zvládne každý. Chcete-li to provést, musíte správně vypočítat počet sloupů a jejich hloubku, nakreslit výkres, připravit plochu a teprve poté nainstalovat podpěry a mříž.
