Lupy: zvětšení, dioptrie a typy

Lupy jsou nástroje určené pro vizuální kontrolu se zvětšením (přiblížením). Používají se k zobrazení různých povrchů nebo k zobrazení malého textu. V závislosti na oblasti použití se liší tvar a funkčnost, stejně jako stupeň zvětšení a velikost čoček. Proto existuje několik druhů a mnoho podtypů zvětšovacích zařízení.

V tomto článku projdeme hlavní typy lup, ale v první řadě stojí za to pochopit definici „faktoru zvětšení“. To je hlavní charakteristika lupy.

Faktor zvětšení nebo optická mohutnost?

Obecně uznávaným parametrem pro indikaci stupně aproximace je faktor zvětšení (označený X). Často se však zaměňuje s optickou mohutností (měřenou v dioptriích, značí se D). Často je optická mohutnost zapsána pod zvětšením, které neodpovídá faktoru zvětšení.

Zvětšení čočky je poměr velikosti obrazu vytvořeného na sítnici v přirozeném stavu a při použití lupy. Zjednodušeně řečeno, tato hodnota ukazuje, jak moc se zkoumaný obraz zvětší při pohledu přes lupu. V tomto případě velikost obrázku závisí na vzdálenosti k objektu. Standardní vzdálenost je 25 cm, ze které jsou lidé středního věku schopni jasně vidět předměty bez použití lupy. Tato hodnota však není uvedena. Někteří bezohlední výrobci proto berou jako referenční bod vzdálenost 50 cm, díky čemuž lze lupy prodávat dráž.

Co znamená zvětšení čočky? Například faktor zvětšení 1X odpovídá 100% zvětšení obrazu zobrazeného na sítnici ve vztahu k obrazu předmětu ve vzdálenosti 25 cm od pozorovatele bez použití dalších prostředků. Stejně tak 3.5násobné zvětšení by znamenalo 350% zvětšení objektu. Ale to je pouze případ, kdy je čočka umístěna blízko studovaného objektu (přibližně na ohniskovou vzdálenost) a oko pozorovatele je umístěno dostatečně daleko od čočky. Pokud je lupa umístěna u oka a zároveň se pro lepší ostrost čočka a oko pohybují společně, použije se pro výpočet zvětšení jiný vzorec, ve kterém bude faktor zvětšení 2X odpovídat 100% zvětšení obrazu na sítnici. Právě tento výpočet je akceptován jako správný a většina výrobců uvádí faktor zvětšení, vypočítaný s přihlédnutím k umístění čočky u oka. Proto takové výpočty uvádíme v tabulce níže.

Optická mohutnost je zase fyzikální veličina, která slouží k určení refrakční schopnosti čoček. Čím větší je zakřivení čočky, tím větší má optickou mohutnost. Je to dáno tím, že při větším lomu se světelné paprsky silněji vychylují, a proto se obraz pozorovaného předmětu zobrazí na sítnici oka ve větší velikosti.

Jednotkou optické mohutnosti je dioptrie (D). 1 dioptrie se rovná optické mohutnosti čočky nebo sférického zrcadla s ohniskovou vzdáleností 1 metr. Tato hodnota má zároveň zajímavou skutečnost: ačkoli se v definici dioptrie používá pouze metr, který je jednou z hlavních jednotek Mezinárodní soustavy jednotek (SI), samotná dioptrie se do SI nezapočítává. a je považován za nesystémovou jednotku.

Předpokladem zvětšení je nejen lom světelných paprsků, ale také jejich zaostření. Z tohoto důvodu okenní sklo, přestože je schopné paprsky lámat, je nedokáže zaostřit. Proto je optická mohutnost okenního skla 0 dioptrií.

V případě potřeby lze optickou mohutnost přepočítat pomocí zvětšení. Na to existují dva vzorce. První ilustruje měření, kdy je čočka umístěna blízko studovaného objektu (v ohniskové vzdálenosti) a oko pozorovatele je umístěno dostatečně daleko od čočky. Druhým je, když se čočka přiloží k oku a lupa a oko se posunou pro dosažení lepší ostrosti.

„M“ znamená bezrozměrné zvětšení, „D“ znamená optickou mohutnost a „0,25“ znamená obecně přijímanou standardní ohniskovou vzdálenost.

Poměr dioptrie a zvětšení

Dioptrie	Poměr zvětšení	% zvýšení	Ohnisková vzdálenost
1D	1.25X	25%	39″
3D	1.75X	75%	13″
4D	2X	100%	10″
5D	2.25X	125%	8″
7D	2.75X	175%	5.5″
8D	3X	200%	5″
9D	3.25X	225%	4.5″
11D	3.75X	275%	3.75″
13D	4.25X	325%	3″
16D	5X	400%	2.5″
18D	5.5X	450%	2.25″
20D	6X	500%	2″

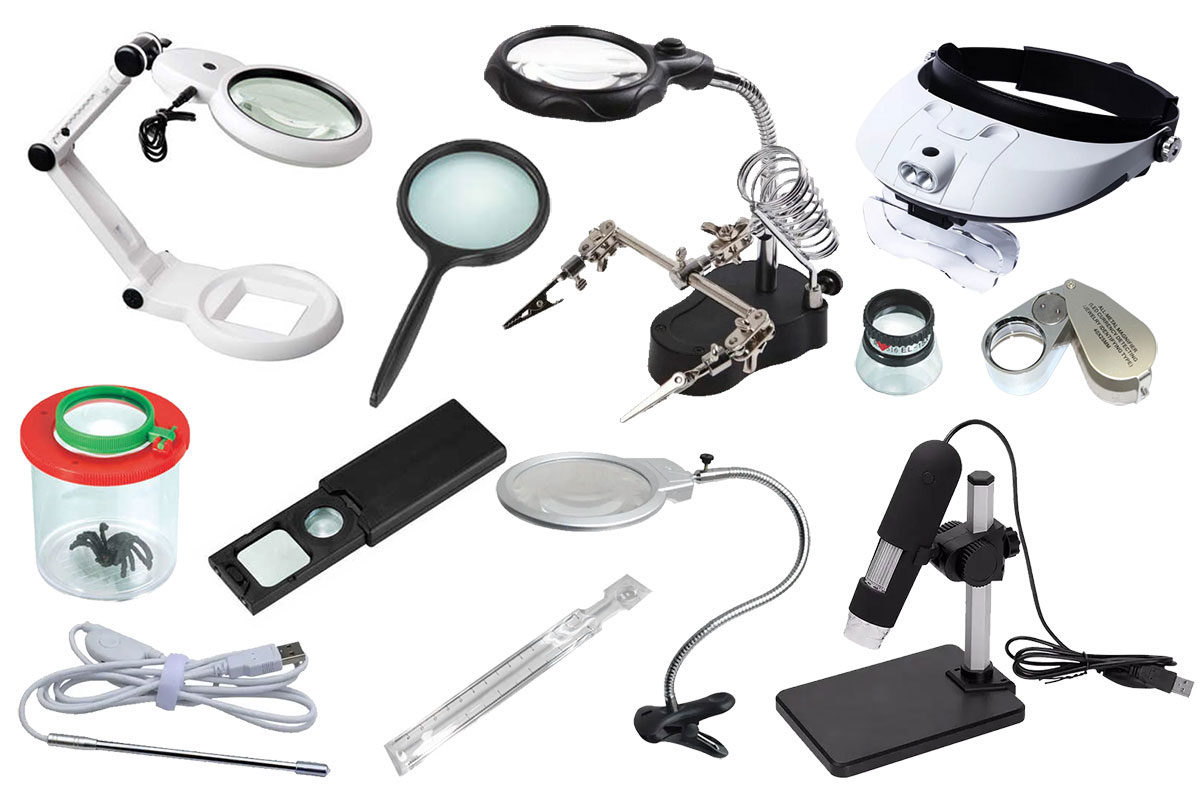

Typy lup

Za hlavní kritérium pro rozdělení do odrůd lze považovat tvarový faktor nebo rozsah použití (který určuje velikost čočky, rám a způsob použití). Některé lupy přitom mohou mít kombinovaný design (například transformovatelná lupa, která může být v kapesním nebo stolním formátu). Kromě toho existuje rozdělení na poddruhy.

Liší se také typ zvětšení. Může být analogový a digitální. Analogová zařízení zahrnují optické přístroje, které zvětšují obraz pomocí čoček, které jsou často okulárem. Mezi digitální přístroje patří optické přístroje s LCD displejem a fotoaparát pro snímání.

Pokud jde o analogové lupy, dělí se na dětské lupy, lupy do ruky, stolní lupy a lupy, držáky na karty s čočkami a binokulární lupy.

Přečtěte si více

Vápenopískové cihly: výhody a nevýhody — Realnoe Vremya

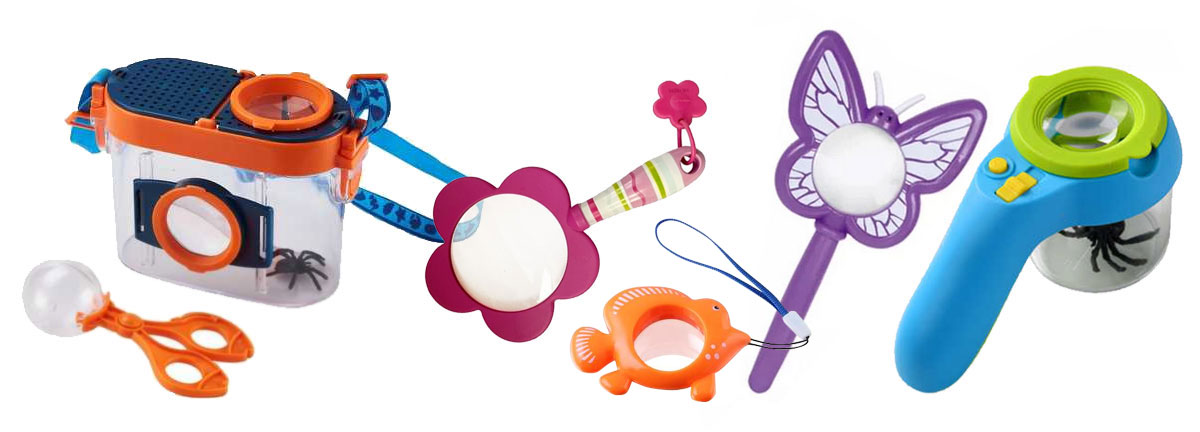

Dětské lupy

Tento typ lupy je řazen mezi ruční lupy, ale některé modely mají nestandardní tvar a provedení, v důsledku čehož je lze rozlišit jako samostatný typ. Jak už název napovídá, takové lupy jsou určeny k tomu, aby děti mohly poznávat svět kolem sebe. Například ke studiu rostlin, hmyzu a různých předmětů.

Pokud se bavíme o „klasických“ ručních lupách, vyznačují se tenkou rukojetí, která se pohodlně drží. Často má rukojeť po své délce různou tloušťku – směrem k základně u čočky se zužuje. Rukojeť a rám lupy lze navíc ozdobit. Vyrábějí se například ve tvaru motýla, květiny, hvězdy, hada. Někdy je odlišuje pouze barevný rám a rukojeť. Občas se čočky vyrábí vícebarevné. Nechybí však ani neobvyklé výkony. Například lupy na klíče ve tvaru zvířátek (želva, ryba, delfín, rejnok). Časté jsou i kontejnerové lupy. Jejich lupa je vyrobena ve formě víka k nádobě, uvnitř které je umístěn předmět ke studiu. Tvar nádoby se však může lišit. Může to být například sklenice, nádoba, fotoaparát nebo nádoba s rukojetí.

Některé modely dětských lup jsou vybaveny dalšími nástroji – nůžkami, kleštěmi, pinzetami. Navíc mohou být vybaveny výměnnými objektivy s různým stupněm zvětšení a/nebo podsvícením.

Dalším znakem je materiál, ze kterého jsou vyrobeny rukojeti, rám nebo nádoba. Na rozdíl od „dospělých“ ručních lup jsou ty dětské vyrobeny pouze z plastu.

Ale faktor zvětšení je stejný jako u ručních lup pro dospělé – 3X, 4.5X, 6X, 8X.

Ruční lupy

Tento typ lupy je nejběžnější a nejpočetnější. Vyznačuje se způsobem použití – pro pozorování předmětu je třeba lupu držet v ruce, oddalovat ji od studovaného předmětu do požadované vzdálenosti. Ruční lupy se přitom liší i tvarem a existuje jich mnoho poddruhů.

Hlavním podtypem ručních lup jsou pozorovací lupy. Skládají se ze tří součástí – rukojeti, rámu a čočky. Během sledování se drží v ruce a ohnisková vzdálenost se nastavuje přiblížením nebo oddálením studovaného povrchu. Nejčastěji se takové lupy používají pro čtení malého textu, prohlížení malých obrázků, zkoumání známek, mincí a bankovek.

Vyšetřovací lupy se liší materiálem, protože jsou buď plastové nebo kovové (postříbřené nebo pozlacené). Jejich vybavení se může lišit. Možnosti jsou prezentovány ve formě přídavné čočky, náhradní čočky nebo protisvětla.

Některé zobrazovací lupy jsou k dispozici jako kombinované nástroje. Například pinzety a nůžky na nehty. Vyrábí také lupy, které mohou být buď ruční, nebo stolní (pomocí skládací rukojeti, která se změní na stojánek).

Zvětšení se udává jako zvětšení. Rozsah je od 2.5X do 20X. Tvar čočky je nejčastěji kulatý.

Výsuvné lupy se vyznačují výsuvným designem: pro prohlížení se čočky vysunou a pro uložení se zasunou do plastového pouzdra. Druhým rozdílem je jejich kompaktní velikost, proto se takovým lupám říká také kapesní lupy. Stejně jako prohlížecí místnosti mohou být vybaveny dalšími čočkami. Může být přítomno i LED osvětlení, ale může být doplněno ultrafialovým osvětlením, které slouží ke kontrole pravosti bankovek. Navíc může být součástí i popruh pro nošení v dlani nebo klíčenka. Tvar čoček výsuvných lup je kulatý a obdélníkový (čtvercový).

Velikosti lup jsou malé. Hlavní čočka má hlavně průměr 20-25 mm. V tomto případě se zvětšení hlavních čoček pohybuje od 2X do 45X a doplňkové čočky mohou mít zvětšení až 60-90X.

Klenotnické lupy, stejně jako zatahovací lupy (které jsou také někdy klasifikovány jako šperky), jsou přenosné lupy. Jsou určeny k použití klenotníky pro účely oceňování šperků a diamantů. Charakteristickým znakem takových lup je jejich skládací design a kapkovitý tvar. Stejně jako výsuvné mají i skládací čočky výsuvné (ale do strany).

Vzhledem ke specifické povaze jejich použití mají vysoký faktor zvětšení – 10-45X. I když některé modely mohou mít mírné zvětšení – 4-8X. Čočky jsou nejčastěji prezentovány v jednotlivých exemplářích, existují však bižuterní lupy se dvěma a třemi skládacími lupami (stejné velikosti). V tomto případě lze zvětšovací faktor zvýšit položením čoček na sebe. Kromě několika hlavních čoček jsou k dispozici šperkové lupy s vestavěnými přídavnými čočkami a menšími průměry.

Doplňkovou výbavou může být LED podsvícení nebo LED s ultrafialovým zářením.

Rolovací lupy jsou ideálním nástrojem pro detailní pozorování, čtení drobného textu a studium detailů různých předmětů (například semínka nebo tečky v tisku). Takové lupy se vyznačují umístěním na stole a kontemplace blízko oka. Tvar lupy je válcový. Stupeň zvětšení se velmi liší – pohybuje se od 3 do 45X. Podobně šperky a skládací lupy jsou dostupné bez podsvícení, s LED podsvícením a s LED-ultrafialovým podsvícením.

Přečtěte si více

ID Blog | Aplikace proudových chráničů (RCD)

Pravítko lupy kombinuje lupu a měřící psací potřeby. Můžete tak nahradit dva nástroje jedním nebo rozšířit funkčnost běžné linky. Zpravidla jsou tato zvětšení zvětšena o 100 % (zvětšení 2X), ale mohou mít oblast velkého zvětšení nebo mohou být vyrobena i ve formě rukojeti pravítka s „klasickou“ kulatou čočkou v rámečku.

Medailónové lupy jsou podobné prohlížecím lupám, ale místo rukojeti mají řetízek, který vám umožňuje nosit lupu na krku jako medailon.

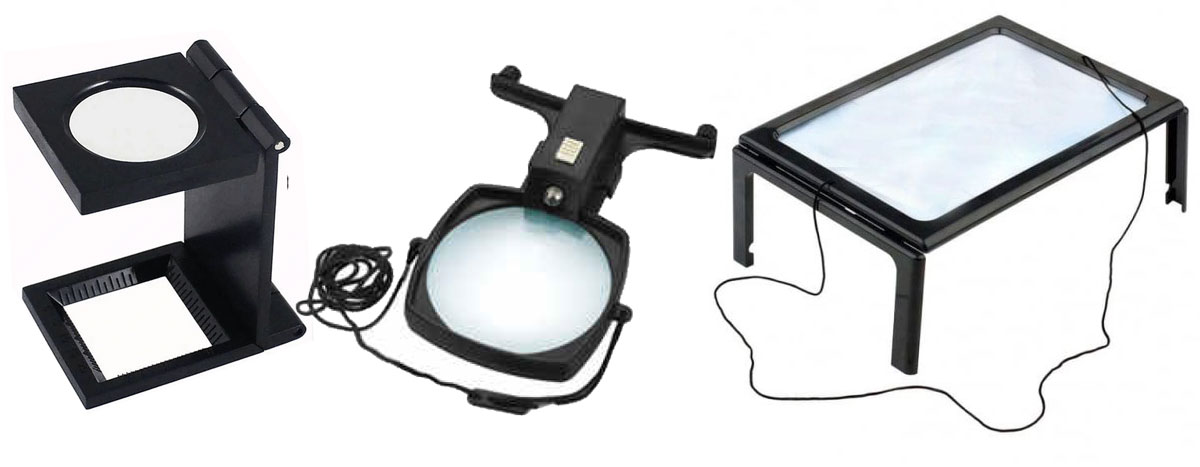

Lupy na vyšívání a látky

Lupy na vyšívání a látku lze rozlišit jako samostatný typ. První jsou cervikální (nosí se kolem krku, ruce zůstávají volné). Druhé jsou instalovány na stole (vybaveném stojanem s oknem nebo nohami, jako stůl). Poměr zvětšení lup pro vyšívání je 2-10X, zvětšení pro látku je 2.5-8X.

Takové lupy nejsou příliš běžné, ale lze je najít v prodeji.

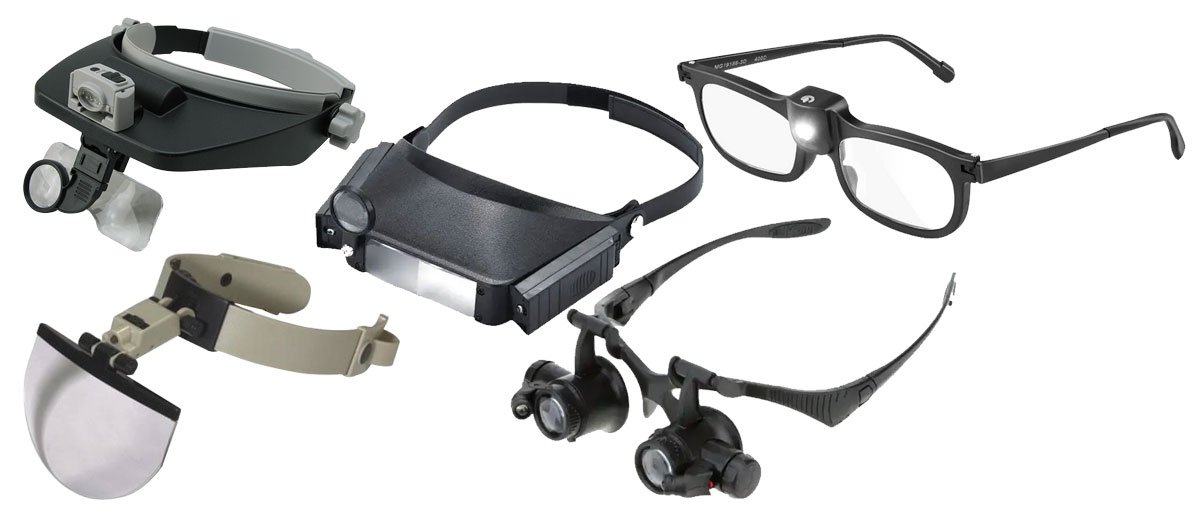

Binokulární lupy

Zvláštností těchto lup je, že jsou určeny k nošení na hlavě, aby vaše ruce nebyly zaneprázdněné držením lupy. Tuto vlastnost oceňovali hodináři, klenotníci, rytci, elektrikáři, inženýři a lékaři. A tato zařízení mají často dvě čočky – jednu pro každé oko (proto se nazývají „binokulární“). Navíc se jim říká lupy.

Nabídka binokulárních lup je poměrně rozmanitá, protože existuje mnoho možností pro design rámu a samotných čoček. Rám může být ve formě ramen, jako jsou brýle, obloukové obruče nebo ve formě popruhu na čelo (nebo s rameny a popruhem). Liší se také vzhledem: hlavními typy jsou helma, lupa na hlavu, brýle (včetně „klasického“ typu, jako jsou brýle pro korekci zraku). Liší se také počet čoček: může to být jedna pevná čočka, nebo dvě samostatné. Kromě hlavních může být zahrnuta jedna nebo více přídavných posuvných čoček.

Stupeň zvětšení je obvykle malý – 1X-3.5X, nicméně při použití dalších čoček nebo aplikaci několika čoček můžete získat vyšší faktor zvětšení – až 25X.

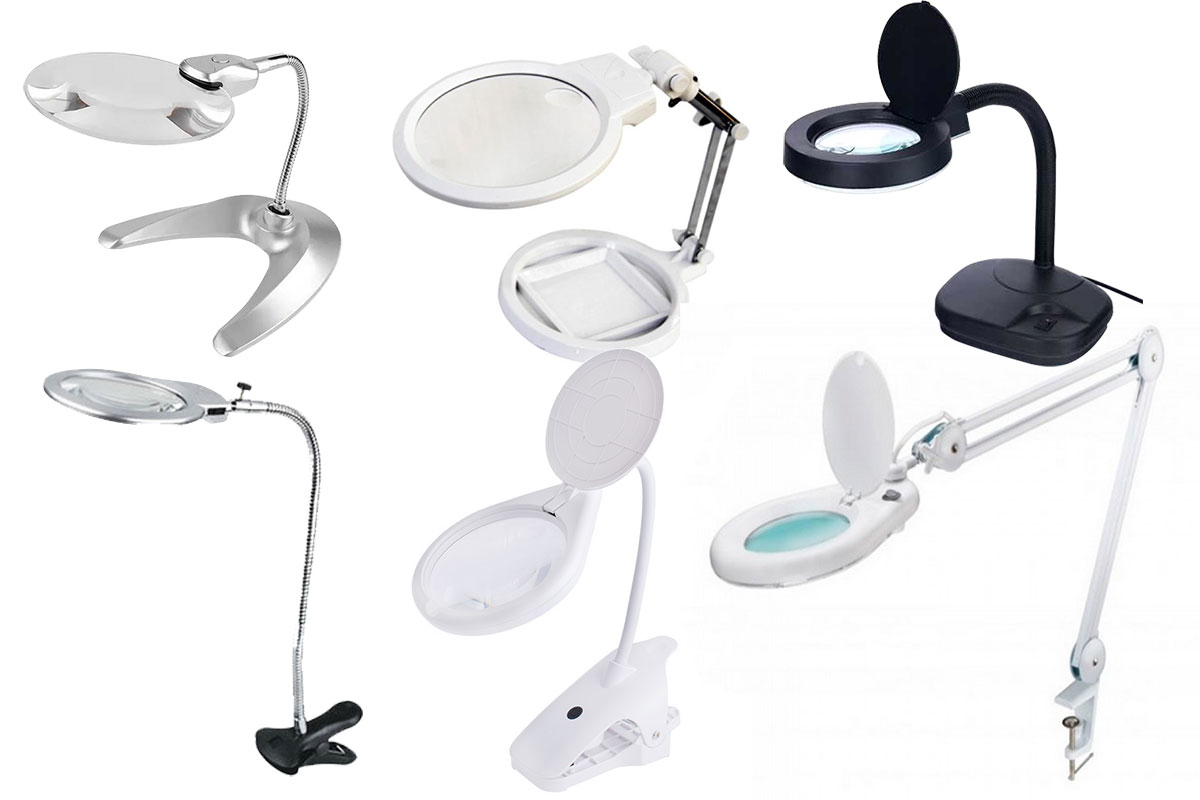

Stolní lupy

Lupy určené k instalaci na stůl se nazývají stolní lupy. Jsou také mnoha odrůd, protože jsou zastoupeny širokou škálou modelů a různých provedení. Vlastnosti lup pro stolní použití jsou velká ohnisková vzdálenost, možnost nastavení výšky a sklonu čočky. Navíc mohou mít stejné možnosti jako jiné lupy: podsvícení, přídavné čočky. Navíc mají vlastní doplňky v podobě ochranného krytu objektivu.

Stolní lupy můžeme rozdělit na univerzální a kosmetické lupy. První z nich jsou charakterizovány čočkami malého průměru (75-90 mm, ačkoli se vyskytují čočky s průměrem až 130 mm). Ty mají čočky o průměru 100-250 mm.

Kosmetologické lupy se vyznačují svou specializací – depilace, manikúra, pedikúra, tetování, dermatologické procedury. Obvykle mají velké pouzdro objektivu (rámeček) a kryt, který chrání lupu před prachem a poškrábáním. Jsou také vybaveny kruhovým osvětlením (LED nebo zářivkové). Kvůli tomu se jim také říká lupy. Design je stolní, ale při použití stativu se změní na podlahové (jak se liší od univerzálních stolních).

Mezi obecné rozdíly mezi stolními lupami patří způsob instalace na stůl: stojan, svorka, spona na prádlo; stejně jako typ držáku: kloubový, stojanový, pantografový a flexibilní.

Poměr zvětšení u stolních lup je od 1.25 do 10X.

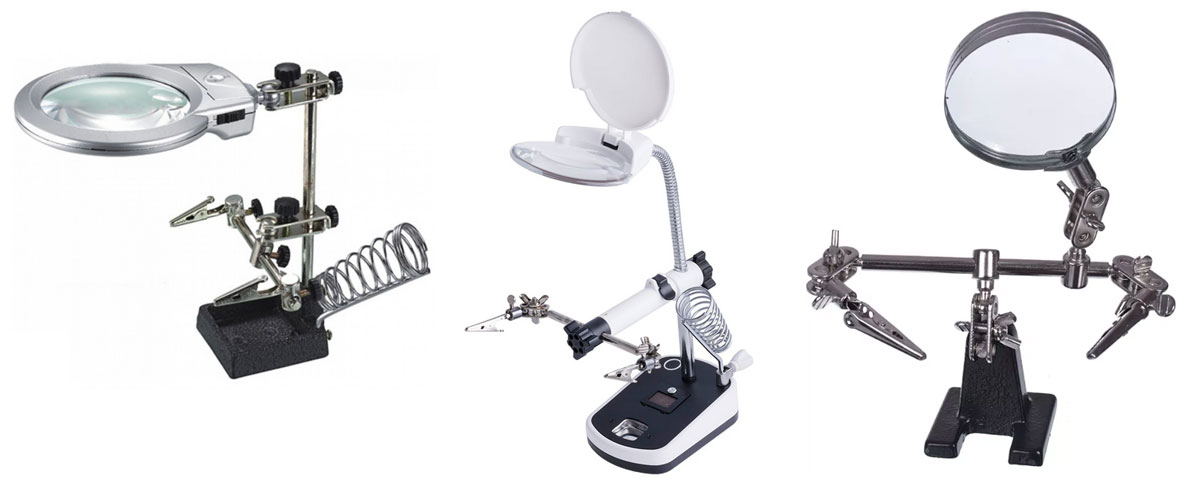

Držáky do třetí ruky s lupou

Tento typ lupy je kombinovaný nástroj, který lze klasifikovat jak jako pomocné pájecí zařízení, tak i jako lupy. Podle návrhu se jedná o stolní zvětšovací zařízení. V podstatě se jedná o držák „z třetí ruky“ s krokosvorkami pro uchycení desky při pájení stolní lupou nebo lupou. Použití takového zařízení umožňuje ušetřit pracovní prostor. Kromě toho může mít další doplňkové pájecí nástroje: například držák pružiny na páječku, výklenky pro houbu na čištění hrotu a kalafunu. A to bez volitelné výbavy pro lupy: přídavné lupy (výměnné, vestavěné nebo přídavné), podsvícení.

Vlastnosti lup jsou shodné s univerzálními stolními lupami. Jejich zvětšení se pohybuje od 2 do 6X u hlavních čoček a až 16X u přídavných čoček.

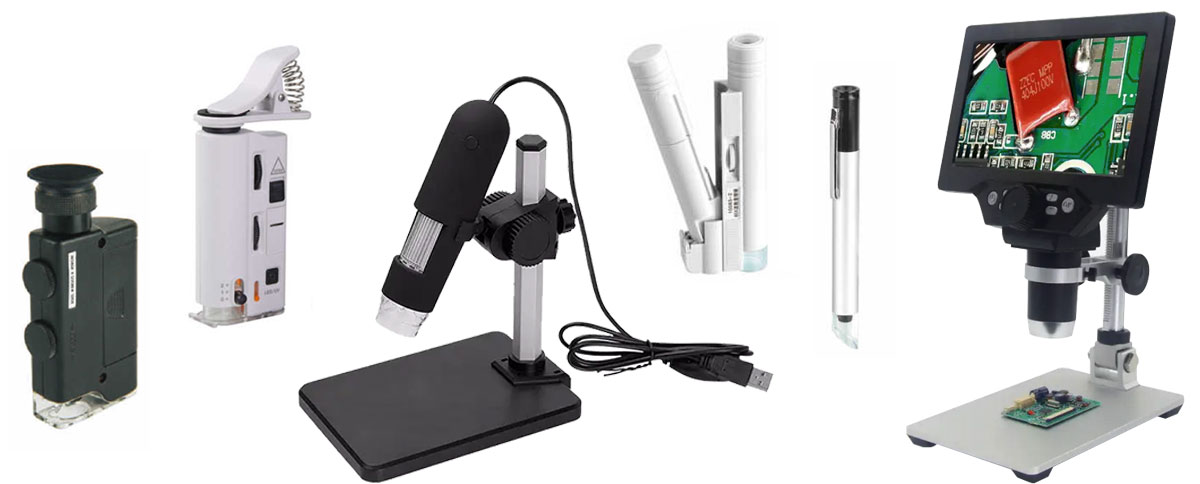

Mikroskopy

Mikroskopy se používají k maximalizaci obrazu studovaného objektu. Mohou být použity pro laboratorní biologický výzkum, v oblasti mikroelektroniky a forenzní. Mikroskopy umožňují zkoumat předměty neviditelné pouhým okem: drobné částice, strukturu.

Přečtěte si více

Proč kočky ztrácejí zuby? Kdy se kotěti mění mléčné zuby?

Mikroskopy se dodávají v široké škále. Jsou klasifikovány podle principu činnosti (rozděleny na optické, digitální a opticko-digitální). Zároveň se mohou lišit designem (tužkové, dvoutrubkové, mobilní (pro použití chytrých telefonů jako objektiv), přenosné stolní (digitální a optické)). Moderní opticko-digitální a digitální modely umožňují nejen pozorování, ale i záznam snímků. A to nejen ve foto, ale i ve video formátu.

Faktor zvětšení mikroskopů může dosáhnout 1000-2000X. Navíc u digitálního zařízení závisí faktor zvětšení na zvětšení čočky a zvětšení matrice.

Endoskopy

Pro vyšetření těžko dostupných míst existují speciální přístroje – endoskopy. Vypadají jako šňůra s malou válcovou komorou na konci. Moderní zařízení tohoto typu jsou digitální. V závislosti na oblasti použití existují technické (pro kontrolu automobilových součástí a motorů) a lékařské (pro vyšetření těla: uši, krk, nos). Konstrukčně existují endoskopy USB, které jako displej používají obrazovku smartphonu, notebooku nebo počítače a typ přístroje (ve formě měřicího zařízení s displejem a tlačítky).
