Typy pájecích stanic – které si vybrat? Asiel

Stále modernějšími elektronickými zařízeními jsou pájecí stanice, které jsou velmi oblíbené jak mezi profesionálními elektrotechniky, tak mezi radioamatéry. Tento článek poskytuje stručný přehled pájecích stanic, který vám jistě pomůže rozhodnout se, která z nich je pro vás nejlepší.

Kontaktní a bezkontaktní pájecí stanice

Všechny pájecí stanice lze rozdělit do dvou hlavních kategorií uvedených v názvu. Kontaktní stanice jsou v podstatě obyčejné páječky řízené elektronickým zařízením. Tento design byl kdysi známý jako teplotně řízená páječka. Technika pájení je totožná s jednoduchou páječkou, kterou používají téměř všichni radioamatéři a profesionální montážníci.

Jak odpájet mikroobvod?

Miniaturizace elektronických součástek a nástup polysilikonových mikroobvodů znemožnily demontáž mikroobvodů pomocí běžné páječky. Některé mikroobvody nemají kolíky v tradičním smyslu, například mikroobvody v balíčcích BGA (Ball grid array).

Tyto čipy jsou instalovány v paměťových modulech a základních deskách osobních počítačů. Mnoho uživatelů vidělo a drželo tyto moduly ve svých rukou.

Ploché čipy se také staly velmi bohatými na olovo, přičemž mnohé mají sto nebo více kolíků. Bylo prostě nemožné odstranit takové mikroobvody pomocí běžné páječky bez poškození desky.

Byly to právě tyto mikroobvody, které vedly k vývoji metod bezkontaktního pájení. Zpočátku se vytápění provádělo horkým vzduchem pomocí vzduchové pistole, později vznikla zařízení pro vytápění pomocí infračerveného záření. Ale nespěchejme a začněme kontaktními pájecími stanicemi.

Kontaktní pájecí stanice

Pájecí stanice lze rozdělit do dvou hlavních kategorií. Pájecí stanice pro konvenční pájení cínovo-olověnou pájkou a pájecí stanice pro bezolovnaté pájení. Jako příklad můžeme uvést několik modelů olovnatých pájecích stanic: Lukey 852D+, AOYUE 936, AOYUE 937, Solomon SR-976 ESD.

Technické údaje obou stanic jsou téměř totožné. Oba jsou vybaveny páječkou typu 10087 s keramickým topným tělesem a vestavěným teplotním čidlem. Páječka je dodávána s kónickým hrotem, ale pokud chcete, můžete si zakoupit celou sadu najednou a rozšířit tak rozsah pájecích prací, které můžete dělat.

Pájka má výkon 40W a napětí 24V, takže se nemusíte obávat statické elektřiny při pájení citlivých dílů. Kromě nízkonapěťového zdroje je uzemněn i hrot páječky. Elektronická jednotka udržuje teplotu v rozsahu od 200 do 480˚C s přesností +/- 1˚C. Regulace teploty je plynulá a provádí se pomocí knoflíku na předním panelu zařízení.

Pájka má velikost 190 mm a váží pouhých 55 g, díky čemuž je uživatelsky velmi příjemná. Páječka je připojena k elektronické jednotce pomocí pětipinového konektoru. Součástí dodávky je náhradní topné těleso HAKKO-003 se zabudovaným teplotním čidlem, držák páječky a houbička na čištění pájecího hrotu.

Mezi těmito dvěma pájecími stanicemi nejsou žádné zvláštní provozní rozdíly, kromě toho, že pájecí stanice AOYUE 937 je vybavena digitálním zobrazením aktuální a nastavené teploty. Tím je nastavení požadované teploty zřejmě poněkud přesnější než bez indikace. I u digitálního displeje bylo nutné teplotu upravovat na principu „trochu více, trochu méně“, dokud nebylo dosaženo optimálních výsledků.

Analogové a digitální pájecí stanice

Všechny pájecí stanice jsou rozděleny na analogové a digitální. Analogové pájecí stanice mají stabilizaci teploty na principu on/off: při dosažení nastavené teploty se ohřívač vypne. Teplota klesne, topení se zapne a topení začne. Ve skutečnosti lze ohřívač ovládat pomocí běžného elektromagnetického relé. U tohoto typu ovládání často hrozí přehřátí svařovacího hrotu. Přesnost regulace teploty je nízká.

V digitální pájecí stanici je teplota regulována PID regulátorem, který je softwarově implementován v mikrokontroléru. Aniž bychom zacházeli do podrobností, proces ovládání je stejný jako výše, ale mění se výkon dodávaný do ohřívače. Pokud hrot páječky vychladne mírně pod nastavenou teplotu, je potřebný topný výkon minimální a ještě se stihne zahřát, ale nad nastavenou teplotu „neuteče“.

Při pájení většího množství dílů se výlisek rychleji ochlazuje a rozdíl mezi nastavenou a aktuální teplotou je výrazný. Pro rychlé „dohnání“ nastavené teploty PID regulátor proporcionálně zvyšuje topný výkon. Digitální regulace teploty je přirozeně přesnější než analogová.

Bezolovnaté pájecí stanice

Od „bezolovnatých“ pájecích stanic se liší pouze větším výkonem topných těles: 75-160 W. Problém je v tom, že bezolovnatá pájka je žáruvzdorná a má bod tání 300˚C (ve srovnání s cínem-olovem je kvalita těchto pájek hodně žádoucí), a přestože se pájecí plocha bude zahřívat, dokud se pájka neroztaví, hrot stihne vychladnout do takové míry, že ani ten nejpokročilejší termostat nebude schopen situaci okamžitě napravit. Situaci tedy může zachránit pouze dostatečně výkonný ohřívač.

Zde nemá smysl se obávat „přebytečného“ výkonu – koneckonců ani 1000 W výkon nepřivede hrot nad nastavenou teplotu; Pájka se v žádném případě nepřehřeje, ale hrot se velmi rychle zahřeje. To umožňuje stejně dobře pájet tenké desky plošných spojů a velké součástky, jako jsou relé nebo transformátory. Pomocí bezolovnatých pájecích stanic můžete pájet i běžnou olovnatou pájkou.

Nejběžnější bezolovnaté pájecí stanice jsou GOOT PX-501, GOOT RX-802AS, AOYUE 2900, GOOT RX-852AS, ATTEN AT80D, GOOT PX-201.

Stanice je vybavena páječkou s keramickým topným tělesem o výkonu 80 W, držákem páječky, houbičkou na čištění pájecích hrotů.

K čemu slouží horkovzdušná pistole?

Kontaktní pájecí stanice jsou klasifikovány jako páječky: můžete pájet součást, ale je téměř nemožné rozebrat vícekontaktní pouzdro. K tomuto účelu slouží odnímatelné pájecí stanice. Nejběžnější jsou pájecí stanice s horkovzdušnými pistolemi. K odpájení vícekontaktních součástí používají fandové často průmyslová stavební dmychadla.

Požadovaných výsledků lze dosáhnout pomocí horkovzdušné pistole, ale často se stává, že vlivem silného proudu vzduchu odlétají z desky nevinné části. Nejlepší je desku předem vyfotit, aby se minimalizovaly následky odlétávání částí. Tímto způsobem nemusíte přemýšlet a hádat, kde budou díly.

Proto je lepší pořídit si speciální horkovzdušnou pájecí pistoli než stavební fén.

Design má samozřejmě k dokonalosti daleko, ale pro občasné použití je téměř ideální. Jednou z kladných vlastností tohoto zařízení je jeho nízká cena.

I když taková cena není atraktivní, můžete si vyrobit pohanskou a domácí z jednoduchých materiálů. Design domácího ohřívače lze vypůjčit z internetu naštěstí existuje mnoho takových návrhů.

Je vybavena třemi kulatými tryskami různých průměrů, které umožňují měnit šířku proudu horkého vzduchu. Vysoušeč vlasů má vestavěný turbo ventilátor. Na konci rukojeti jsou dva knoflíky: spodní knoflík reguluje teplotu ohřevu a horní knoflík reguluje proudění vzduchu. Mezi rukojeťmi je LED indikátor: čím vyšší je nastavená teplota, tím častěji LED bliká.

Na druhé straně rukojeti je klíčový ovládací spínač. Když fén vypnete, nejprve se vypne topení a poté po určité časové prodlevě ventilátor. Tímto způsobem se ventilátor částečně ochladí, když je fén vypnutý.

Není známo, jaká bude teplota na výstupu, ale praxe naznačuje, na co si dát pozor: na ovládacím knoflíku je stupnice s čísly: to dává přibližný odhad stupně ohřevu.

Další možností je jednoduše změřit výstupní teplotu pomocí termočlánku na nějakém multimetru. Dmychadla této konstrukce jsou cenově dostupná a vyspělejší, mají digitální zobrazení teploty a systém teplotní stabilizace. Takové ohřívače jsou však dražší.

Bezkontaktní pájecí stanice

Modernější horkovzdušná svařovací stanice má samostatnou elektronickou jednotku.

Stanice obsahuje tři kulaté trysky, ovládání průtoku vzduchu a digitální zobrazení teploty. Teplota se nastavuje stisknutím červeného tlačítka a průběh ohřevu je monitorován červenou LED „CAL“ na předním panelu.

Vzduchový ventilátor je umístěn v rukojeti horkovzdušné pistole, je zde tedy jednoduchý propojovací kabel a provozovat takový odvlhčovač je pohodlnější než kompresorový odvlhčovač, který přivádí vzduch hadicí. Pevná hadice vám může svazovat ruce a ztěžovat manévrování.

Některé svařovací stanice využívají k čerpání vzduchu kompresor umístěný v řídicí jednotce. K dmychadlu pak kromě elektrického kabelu vede docela tuhá gumová hadice, která trochu ztěžuje práci.

Sada obsahuje elektronickou jednotku, páječku se stojánkem, horkovzdušnou pistoli a čtyři kulaté trysky, které umožňují nastavit průměr proudu vzduchu. Držák, ke kterému je horkovzdušná pistole připevněn, lze instalovat na levou nebo pravou stranu pájecí stanice, podle toho, co je pro vás výhodnější.

Kovové pouzdro obsahuje transformátor, membránové čerpadlo a desku plošných spojů s elektronickými součástkami. Tento model je nejtěžší ze všech pájecích stanic Lukey populárních mezi nadšenci, váží 4 kg. Díky kovovému tělu je nejen těžší, ale také spolehlivější: pájecí stanice se v chaosu opravny dostane kamkoli.

Na předním panelu jsou dva digitální ukazatele teploty: pro páječku a fén. K dispozici jsou knoflíky pro nastavení vhodné teploty a rychlosti proudění vzduchu. Tento typ rádiového přijímače se nazývá dvoukanálový rádiový přijímač. Některá rádia mají tři kanály, jako například Lukey 853, která umožňuje přepínat mezi jednou horkovzdušnou pistolí a dvěma páječkami s různými hroty.

Pájecí pistole Lukey 852D+ a Lukey 853 jsou kompresorového typu: kompresor je umístěn ve skříni a vzduch je do sušičky přiváděn hadicí. Rozsah dodávky zahrnuje několik kulatých trysek.

Každá střela je vhodná pro pájení mikroobvodů v konkrétním pouzdře. Pomocí trysek je snadné nejen odpájet mikroobvody, ale také je připájet k desce plošných spojů. Ve skutečnosti existuje mnohem více tipů, než je znázorněno na obrázku. Zde je zobrazeno pouze několik z nich.

Tyto koncovky jsou speciálně navrženy pro dmychadla kompresorového typu. Pokud má horkovzdušná pistole vestavěnou turbínu s oběžným kolem, pak jsou trysky kulaté, což se používá na pájecí stanici. Pro ohřívače s ventilátorem neexistují žádné alternativní nástavce.

Přestože hlavním využitím vějířové páječky je pájení, není vůbec vyloučeno, že ji lze použít i pro jiné účely. Patří mezi ně ohřev smršťovacích hadic, ohřev horkého lepidla, ohýbání a pájení plastů a jednoduché sušení věcí.

Při pájení běžnou horkovzdušnou pistolí můžete nahřát část plošného spoje. Díky tomu jsou podmínky pájení pohodlnější – nemusíte plýtvat teplem nahromaděným v hrotu pistole na zahřívání desky.

Některé pracovní stanice mají ventilátor zabudovaný přímo v chladiči – například Lukey-702. Nahrazuje ukončené Lukey 852D+ a Lukey 853.

Stanice je řízena mikrokontrolérem, který jí umožňuje zapamatovat si dříve nastavené teploty. Stojan je vybaven mikrospínačem: po umístění fénu na stojan se vypne. Když stojánek sundáte, fén se opět zapne, takže musíte čekat, až se zahřeje, což není příliš pohodlné. Abyste tomu zabránili, zkušení uživatelé doporučují používat samostatný stojan pro vysoušeč vlasů.

Stanice má malé rozměry, plastové pouzdro a váží maximálně 1,5 kg. Podle uživatelských recenzí je stanice méně hlučná než Lukey 852D+ a spotřebovává méně energie. Je ideální pro servis mobilních telefonů.

Pájecí stanice Lukey-702 má širokou škálu vyměnitelných pájecích hrotů, asi čtyřicet, které jsou uvedeny v servisní příručce ke stanici Service_manual_Lukey702_rus.pdf. Dále zde naleznete schémata elektronické řídicí jednotky a algoritmy pro provoz stanice. Tento návod lze snadno najít na internetu.

Všechny výše uvedené pájecí stanice jsou chráněny proti statické elektřině uzemněním přes napájecí zástrčku. K tomu musí být zásuvka uzemněna.

Článková báze moderních elektronických obvodů je velmi citlivá na teplotní podmínky, nelze je pájet staromódním způsobem. Je nezbytné používat pájecí stanice, které poskytují plnou kontrolu nad procesem.

Pro ty, kteří montují mikroelektronická zařízení doma nebo provádějí pravidelné objednávky na jejich opravu, nemá smysl kupovat drahé elektronické modely. Dnes vám představujeme recenzi analogové pájecí stanice Hakko FX-950 ESD, jejíž schopnosti a parametry plně uspokojí domácího kutila.

5% sleva Pro čtenáře našeho blogu
5% sleva za celek
sortiment Váš promo kód: BLOG Prohlédněte si všechny pájecí stanice

Výstavba

Pájecí stanice Hakko FX-950 ESD se skládá ze tří prvků:

1. Hardwarová jednotka s ovládacími prvky.
2. Napájecí kabel s držákem a vyhřívanou koncovkou.
3. Stojany na páječku.

Hardwarový blok je rovnoběžnostěn, podlouhlý na výšku.

Přední panel má mírný sklon – estetické řešení, které nenese funkční zátěž. Barva karoserie je modrá, panely žluté.

Uvnitř pouzdra je výkonový transformátor a další obvodové prvky, z nichž hlavním je analogový regulátor proudu, který určuje teplotu pájení.

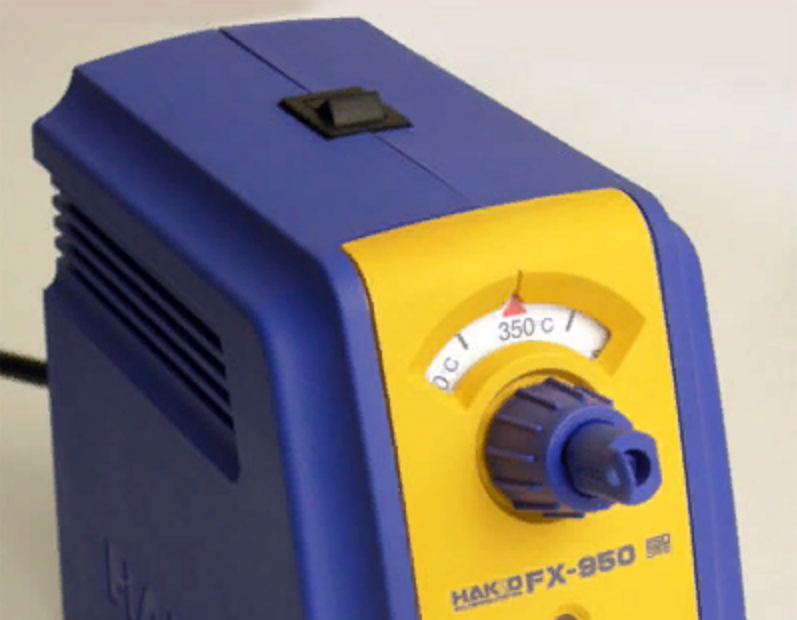

Přední panel obsahuje následující prvky zařízení:

• nonius regulátoru teploty s tvarovaným otvorem uprostřed, do kterého je vložen speciálně konfigurovaný klíč pro fixaci teploty pájení;
• digitální teplotní stupnice v rozsahu od 200 do 450°C s hodnotou dělení 50°C;

• Konektor napájecího kabelu s vyhřívaným hrotem;
• LED indikátor, který se rozsvítí, když dojde k chybě nebo nouzové situaci.

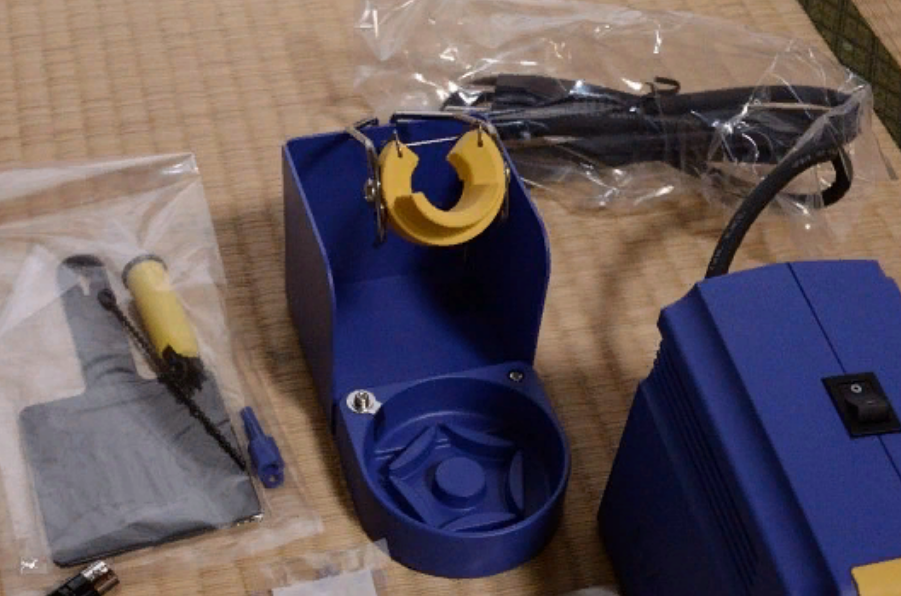

Stojan poskytuje pohodlné a bezpečné umístění horkého hrotu na pracovním stole. Má širokou základnu a bezpečný držák na drátěném držáku, který lze zvednout nebo snížit pro výběr optimální polohy rukojeti páječky.

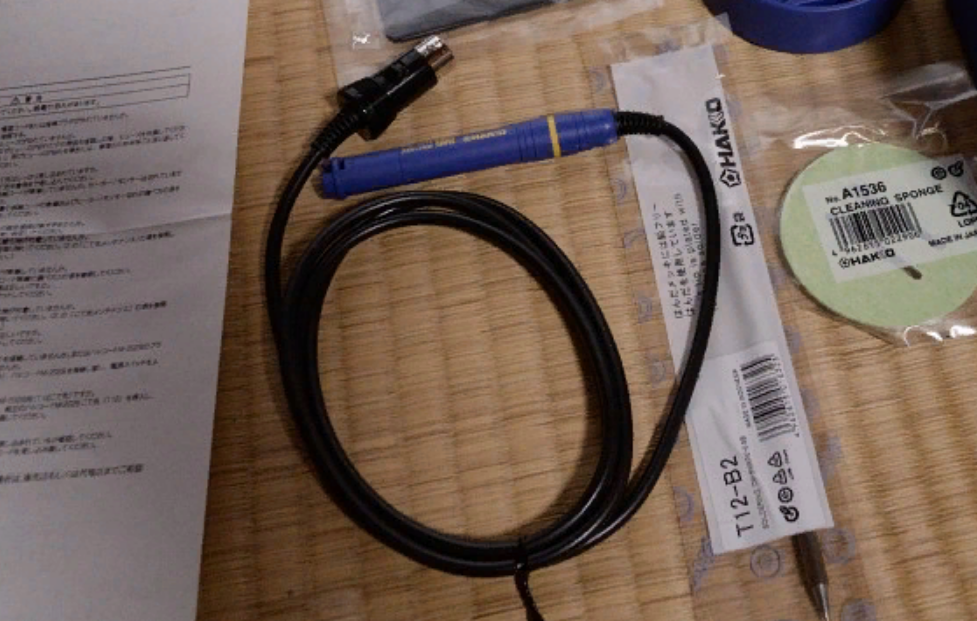

Napájecí kabel s držákem hrotu se zasune do konektoru na předním panelu. Na jeho pracovním konci je atermální držák, který nepálí ruce. A také objímka s konektorem pro hrot – existují čtyři typy, lišící se sedlem a barvou pro zjednodušení přizpůsobení každému typu hrotu.

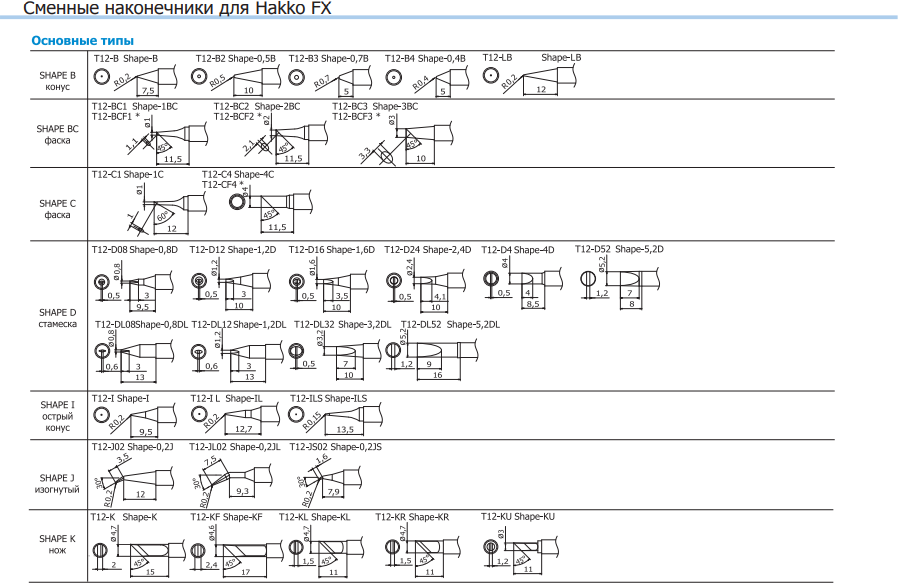

Pracovní hrot je kompozitní, uvnitř je umístěn topný článek a teplotní senzor. Pájecí stanice Hakko FX-950 ESD je kompatibilní s hroty řady T12. Pracovní prvek se instaluje jednoduchým zatlačením hluboko do sedla, dokud neuslyšíte charakteristické cvaknutí, které indikuje spolehlivý elektrický kontakt.

pracovní funkce

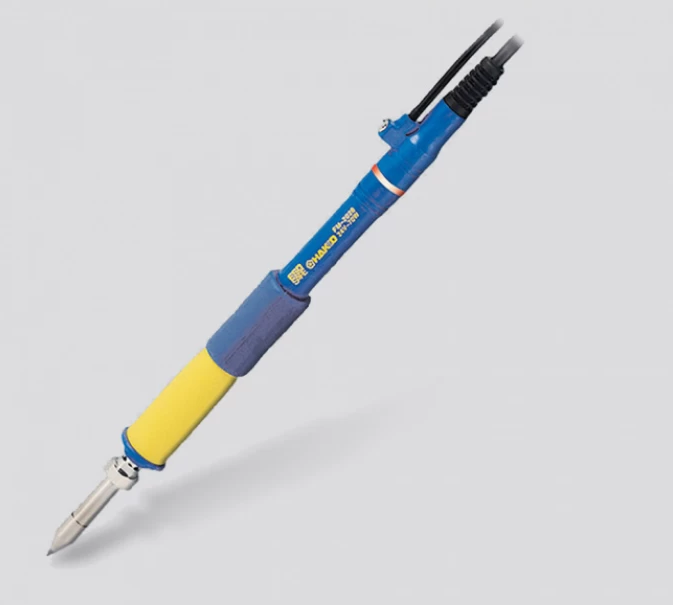

Tato pájecí stanice může pracovat s nebo bez ochranného plynu (dusík). Kompatibilní s ní jsou modely páječky Hakko FM 2026, 2027 a 2028.

Pro bezolovnaté pájení jsou povoleny jak nízkoteplotní (jsou vybaveny vysokou úrovní tepelné obnovy), tak i vysokoteplotní provozní režimy.

5% sleva Pro čtenáře našeho blogu
5% sleva za celek
sortiment Váš promo kód: BLOG Prohlédněte si všechny pájecí stanice

Stanice je kompatibilní s přídavnými držáky Hakko FH200-01 a -02 s kabelem B 3253 V tomto případě disponuje režimem hibernace (spánku), kdy teplota na hrotu klesá na 200°C, což zabraňuje její intenzivní oxidaci.

Stanici je možné provozovat společně s kouřovými filtry a sběrači Hakko 490 a 494.

Технические характеристики

Model Hakko FX-950 ESD je dostatečně jednoduchý pro domácí použití, ale to mu nebrání poskytovat vynikající kvalitu pájení. Pokud navrhujete elektronické obvody, opravujete klimatizaci automobilů nebo vaše profesionální činnost zahrnuje spojování kovů, měli byste si tuto stanici zakoupit.
