Vlastnosti rámového lešení – čtěte dále

Účel: Rámová lešení LSPR-200 a LSPR-20 se používají pro stavební a montážní práce ve výšce do 40 metrů. Lešení je vyrobeno z trubky o průměru 42 mm, díky čemuž je lešení lehké a levné a samotná konstrukce lešení umožňuje rychlou montáž a demontáž. Lešení je natřeno speciálním polymerovým nátěrem, který chrání před korozí a jinými nepříznivými vlivy, upevňovací prvky dílů jsou zámky, které umožňují montáž lešení bez dalšího nářadí. Rámové lešení můžete vždy zakoupit u naší firmy – Abak-Stroy.

Celkový pohled (sekce):

Celkový pohled (sada 8×12 m)

Ceny za lešení (maloobchodní), RUB:

Všechny prvky lešení lze zakoupit samostatně, sady lešení mohou být libovolné (standard zahrnuje rámy, rámy s žebříky, diagonální a horizontální výztuhy). Pro kalkulaci nákladů na lešení pro Vaši fasádu nás kontaktujte, zdarma spočítáme požadovaný počet prvků a cenu a také vám řekneme o našich slevách a akcích!

PRŮCHOZÍ RÁM
Vyrobeno z 42mm ocelové trubky s vlajkovými zámky.
Výška/šířka: 2×1 m
Jsou připojeny potrubí k potrubí.
Lakování: prášek
Barva: šedá
Cena: 1 590 rub.

Montáž a demontáž lešení:

1. Montáž a demontáž lešení musí být prováděna pod dohledem odpovědného vedoucího práce, který musí:

1. studovat návrh lešení;
2. vypracovat plán instalace lešení pro konkrétní zařízení;
3. vytvořit seznam požadovaných prvků;
4. provést přejímku sady lešení ze skladu v souladu se seznamem a vyřadit poškozené prvky.

2. Pracovníci montující lešení musí být nejprve seznámeni s konstrukcí a poučeni o postupu montáže a způsobech připevnění lešení ke stěně.

3. Lešení musí být instalováno na plánované a zhutněné místo, ze kterého musí být zajištěn odvod vody. Plocha lešení musí být v podélném i příčném směru vodorovná.

4. Zvedání a spouštění prvků musí být prováděno pomocí výtahů nebo jiných zdvihacích mechanismů.

5. Montáž lešení se provádí v patrech po celé délce montovaného úseku lešení.

6. Montáž lešení probíhá v následujícím pořadí podle montážního schématu (viz příloha):

Fáze I

Na připravené místo nainstalujte dřevěné podložky a boty, pokud je to nutné, nainstalujte šroubové podpěry. Patky a podpěry šroubů musí být ve stejné horizontální rovině.

Etapa II

Nainstalujte dva sousední rámy prvního patra do bot, spojte je vázáním a diagonálními výztuhami. Po kroku 3 metry nainstalujte další dva sousední rámy a také je spojte táhly a diagonálními táhly a opakujte tuto operaci, dokud nedosáhnete požadované délky lešení.

Stupeň III

Nainstalujte plošinu s podlahou na první patro prvních dvou sousedních sekcí na pravé a levé straně lešení. Kromě toho musí mít plošina přiléhající ke schodišti poklop.

Etapa IV

Nainstalujte rámy druhého patra, spojte je pomocí spojek a diagonálních výztuh a uspořádejte úhlopříčky tak, aby byly instalovány v šachovnicovém vzoru.

Fáze V

Nainstalujte plošiny s podlahou ve druhém a třetím poli na pravé a levé straně lešení.

Etapa VI

Lešení se připevňuje ke stěně pomocí hmoždinek přes kotvy (upevněné na sloupky rámu) každé 4 m v střídavém vzoru v souladu s přílohou.

Etapa VII

Opakujte fáze III, IV a V, abyste dosáhli požadované výšky lešení.

Etapa VIII

Na pracovních a bezpečnostních patrech lešení musí být instalovány koncové a podélné ploty.

V místech, kde pracovníci stoupají na pracovní úroveň, kde nejsou instalovány diagonální vazby, instalujte podélné ploty.

7. Namontujte olovnici rámů lešení.

Montáž rámů a upevnění lešení ke stěně by měla být provedena současně s montáží lešení.

8. Pokládka podlahy a instalace plotů by měly být prováděny současně.

V lešení jsou plošiny položeny pouze na dvou horních patrech, z nichž jedna je funkční, a také na schodištích.

9. Demontáž lešení je povolena pouze po odstranění zbylého materiálu, zařízení a nářadí z plošin.

10. Před demontáží lešení je osoba odpovědná za práci povinna jej prohlédnout a poučit pracovníky o pořadí a způsobech demontáže, jakož i o opatřeních k zajištění bezpečnosti práce.

11. Demontáž lešení by měla začít od horního patra v opačném pořadí montáže.

12. Před přepravou roztřiďte demontované prvky. Velké položky by měly být svázány do sáčků a malé a standardní položky by měly být umístěny do krabic.

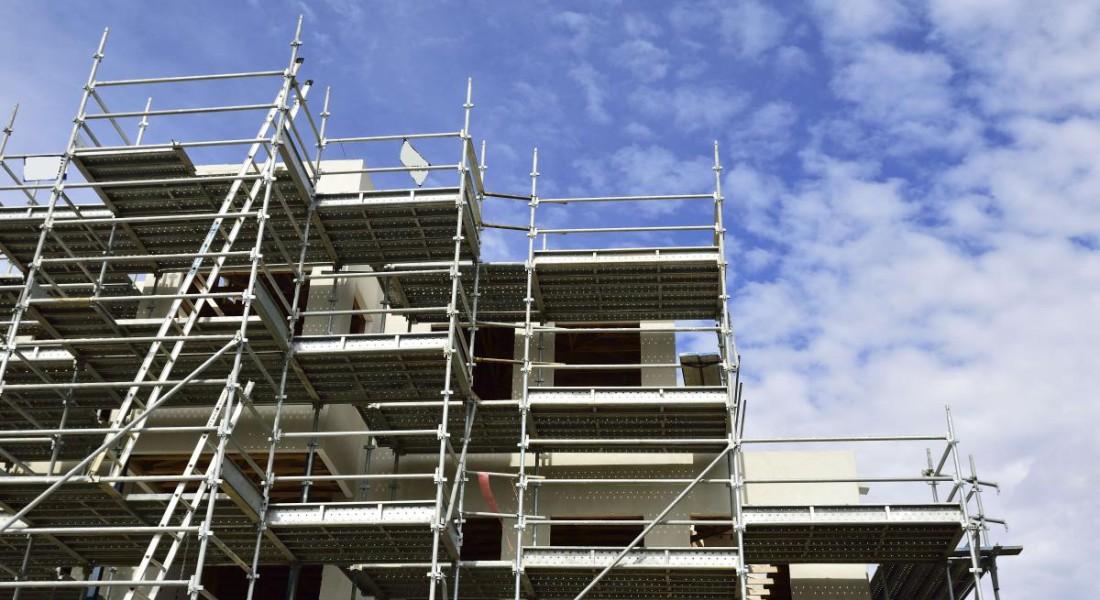

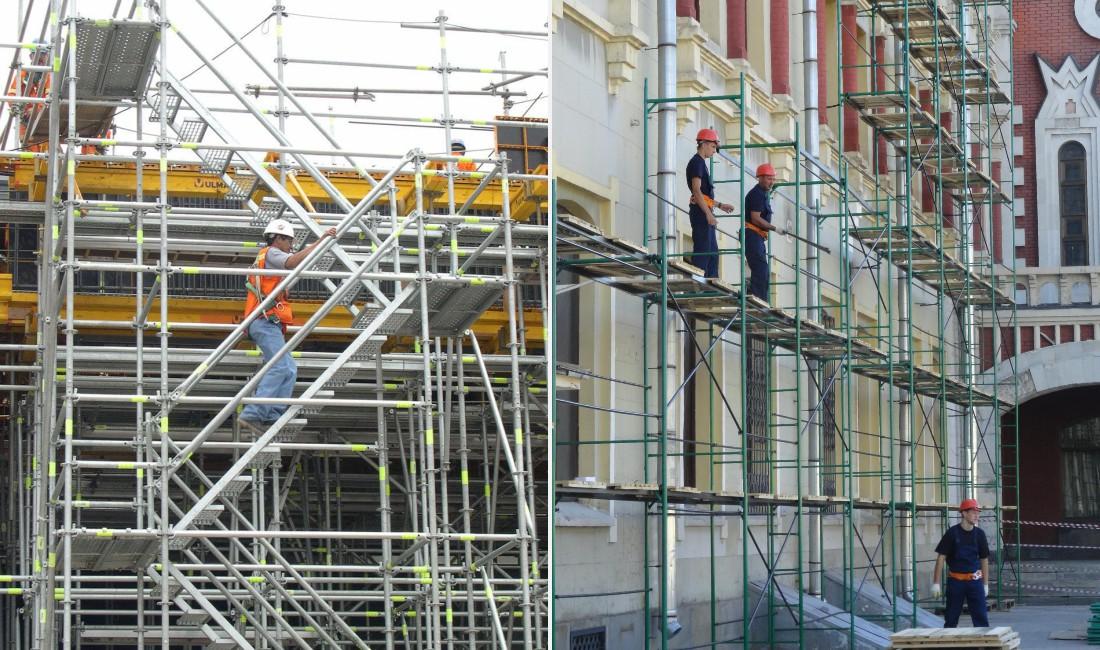

Lešení je pomocná konstrukce, která se staví dočasně za účelem umístění stavebních materiálů na ni a poskytuje přístup pro stavitele, montážníky nebo jiné specialisty. Používají se na vnější i vnitřní straně budov. Unifikované ocelové a dřevěné prvky tvoří základ konstrukce lešení. Takový prostorový rám lze použít na objekty s jednoduchou geometrií.

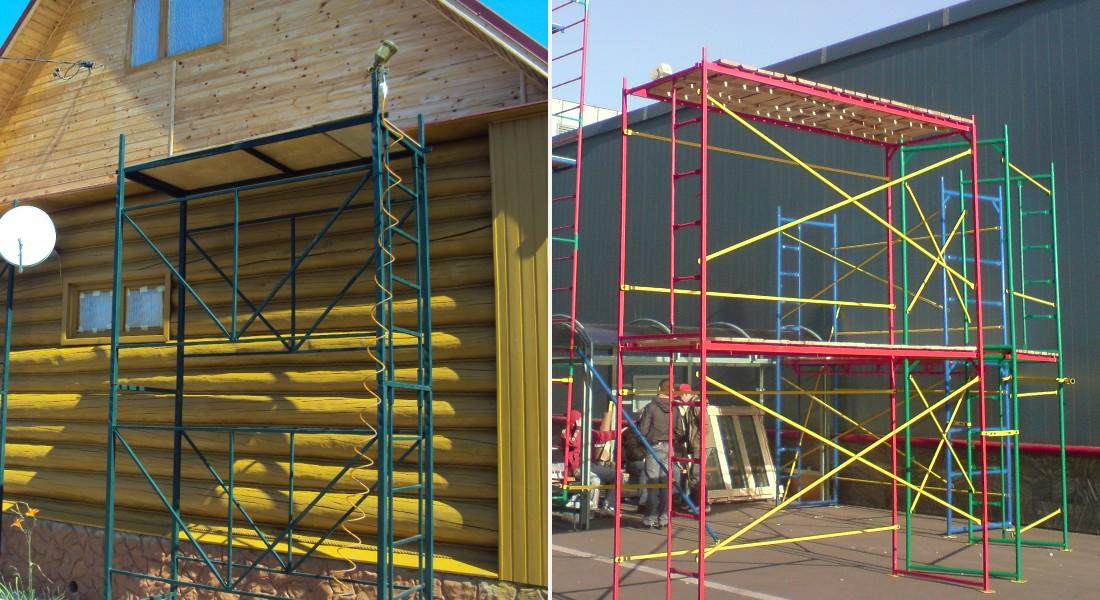

Nosnou část rámového lešení tvoří rám z ocelových trubek svařených do rámů. Na kovové části se aplikuje polymerní kompozice, která je chrání před korozí. Upevnění rámů k sobě a udělování tuhosti konstrukci se provádí pomocí vodorovných a diagonálních spojů s rychloupínacími příchytkami.

Výhoda rám lešení:

• snadná montáž a demontáž,
• vysoká nosnost,
• relativně nízká hmotnost konstrukce.

Hlavní nevýhodou je, že je obtížné je postavit, pokud má fasáda budovy složitou geometrii. Mezní hodnoty pro výšku a zatížení na lešení jsou získány testováním. Indikátory se budou výrazně lišit v závislosti na použitých komponentech.

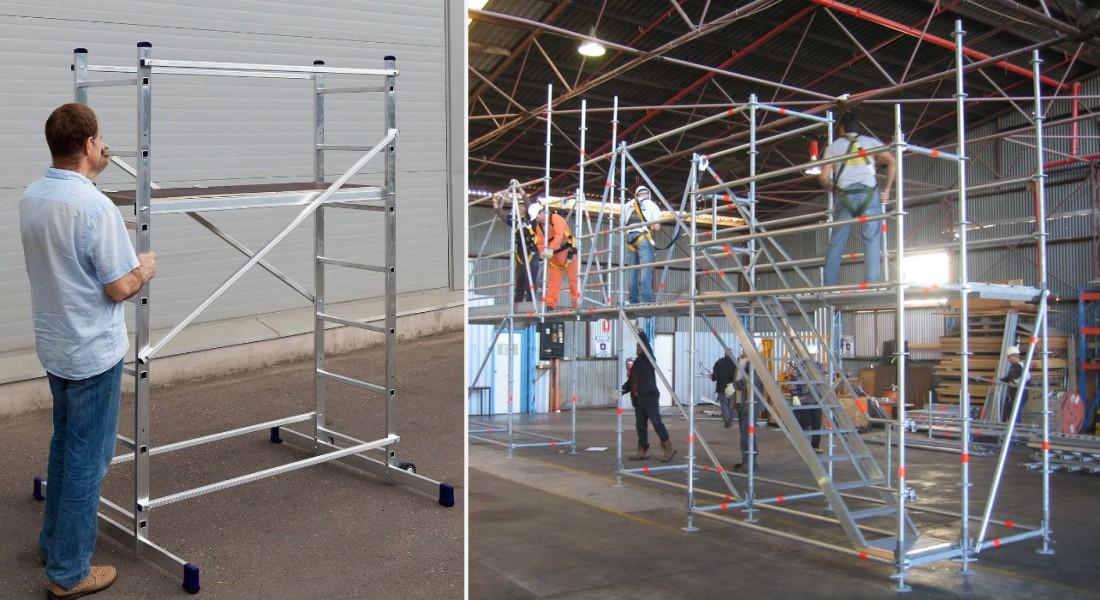

Druhy lešení: lehké, průchozí, průchozí se schody

Každý typ designu má vlastnosti, které lze považovat za výhody.

Lehké lešení je vyrobeno z lehkých ocelových rámů o průměru 32 mm. LRSP 250 mají následující vlastnosti:

• Maximální výška konstrukce je 20 metrů.
• Maximální zatížení – 250 kgf/m2.
• Rozměry jednoho patra jsou výška 2 m, délka 3 m, hloubka řezu 0,7 m.

Průjezdové lešení LRSP 300 se schodem po fasádě 3 metry, vyrobené z rámu o průměru 42 mm, se může pochlubit skvělými schopnostmi:

• Výška konstrukce je až 60 metrů.
• Nosnost: se 2 palubními nosníky – 200 kgf/m2; se 3 nosníky – 300 kgf/m2.
• Rozměry jedné sekce jsou výška 2 m, délka 3 m, hloubka 1 m.

Věnujte pozornost údajům o zkoušení stavebních konstrukcí v certifikátech a pasportech výrobků: tyto dokumenty jsou volně dostupné na našich webových stránkách.

Průchozí lešení se schody se od průchozích liší pouze tím, že všechny jejich rámy jsou opatřeny schody. U vchodů je schodiště pouze z jedné strany.

Číselné označení v názvu každé sady lešení udává výšku a délku konstrukce, která je z této sady prvků sestavena. Například LRSP-300 D-42 mm 4×6 má 4 metry vertikálně a 6 metrů podél fasády.

Příslušenství

Sada potřebných komponent závisí na tom, jaká práce je plánována. Jednoduchá a krátkodobá práce nebude vyžadovat speciální vybavení – úkol můžete dokončit pomocí minimální sady prvků.

Je vhodné mít představu o možných součástech rámového lešení, aby nedošlo k nepříjemnostem na místě. Například když zvolená konfigurace nestačí k efektivnímu a bezpečnému provedení práce, nebo naopak – aby nedocházelo k přeplácení nepotřebných dílů. Kompletní sadu rámového lešení lze sestavit zakoupením potřebných prvků. Uvádíme možné konstrukční prvky a jejich účel:

1. Průchozí rám je rám vyrobený z ocelové trubky s rychlospojkami. Celková velikost lehkého rámu z 32mm trubky je 2×0.7 m, standardního rámu z 42mm trubky je 2×1 m Pro dosažení požadované výšky jsou rámy spojeny podle principu „trubka na trubku“.
2. Rám s žebříkem je prvek podobný průchozímu rámu, doplněný příčkami.
3. Diagonální ztužení – ocelové příčníky spojené uprostřed. Poskytuje tuhost lešení.
4. Horizontální připojení – drží a drží systém pohromadě. Používá se jako plot na pracovní sekci.
5. Podpěrné paty – přebírají zatížení konstrukce a přenášejí je na plochu, na které je lešení postaveno.
6. Pro horizontální vyrovnání lešení se používají šroubové podpěry.
7. Rám oplocení je určen k ochraně pracovního prostoru.
8. Ocelové palubky s poklopem a bez poklopu: rozměry 0,3×3 metry a 0,6×3 metry. Upevnění na horní příčce nosných rámů. Pro zatížení do 300 kgf/m2.
9. Palubní nosník nebo příčka – určená k vytvoření pracovní plošiny lešení. Na příčníky jsou položeny dřevěné panely. Plošina se dvěma palubními nosníky má nosnost až 200 kgf/m2; se třemi nosníky do 300 kgf/m2.
10. Kovový rám 1×3 m je dalším typem základny pro sekci dřevěné podlahy. Odolává až 250 kgf/m2.
11. Podlaha pro pokládku cihel je nejvýkonnější základní možností, odolává 400 kgf / m2. Je také nutné položit na něj dřevěné panely.
12. Boční deska chrání pracovní plochu a zabraňuje pádu nářadí nebo nečistot.
13. Prodlužovací žebřík může mít rozšířené schůdky nebo zábradlí pro snadnější lezení.
14. Kotvení pomocí nastavitelných konzol zajišťuje lešení k budově a zabraňuje rozkmitání konstrukce.
