Výpočet objemu spotřeby tepelné energie na vytápění a dodávku teplé vody

V rámci soudního sporu č. A27-6115/2021 o vymáhání bezdůvodného obohacení za tepelnou energii, která nebyla skutečně spotřebována, bylo požadováno tepelně technické vyšetření za účelem zjištění množství spotřebované tepelné energie a objemu teplé vody. dodávka za období od 06.08.2020 do 03.12.2020 se zohledněním základních ukazatelů uvedených ve smlouvách o dodávkách tepla, maximálních ročních odběrů a ztráty v tepelných sítích.

OTÁZKA ZALOŽENÁ NA VYŠETŘENÍ

Jaký je objem tepelné energie teplé vody dodávané do objektu (volně stojícího objektu) nacházejícího se na <. >v období od 06.08.2020 do 03.12.2020 za použití (s přihlédnutím) Metodiky schválené vyhláškou Ministerstva výstavby Ruska ze dne 17.03.2014 č. 99/pr „O schválení Metodika pro komerční účtování tepelné energie a chladiva“ (registrováno na Ministerstvu spravedlnosti Ruska 12.09.2014. 34040. XNUMX č. XNUMX)?
Poskytněte výpočet objemu dodávaného (převáděného) do budovy na adrese <. >v období od 06.08.2020 do 03.12.2020 dodávky tepelné energie a teplé vody měsíčně (za každý měsíc zvlášť) s uvedením a zdůvodněním základního ukazatele tepelné zátěže budovy a využití tepelnou zátěž dohodnutou stranami v souladu s občanskoprávní smlouvou o dodávce tepla č. ____ 2020 rok a č. ____ 2020.

Byla provedena analýza materiálů případu, obnovena chronologie událostí, zjištěna charakteristika zásobovacího zařízení a stav systému měření tepelné energie.

Výpočet objemu spotřeby tepelné energie

S využitím metodiky schválené vyhláškou Ministerstva výstavby Ruska ze dne 17.03.2014. března 99 č. XNUMX/pr „O schválení Metodiky obchodního měření tepelné energie a chladiva“ s přihlédnutím k základním ukazatelům uvedeným ve smlouvách o dodávkách tepla , maximální roční zatížení a ztráty v tepelných sítích, výpočet objemů dodávky/spotřeby tepelné energie na vytápění a ohřev vody.

Analýza výsledků a vyvozování závěrů
Na základě výsledků studie byly získány odpovědi na položené otázky
Jednotka pro měření tepelné energie

Jednotka pro měření tepelné energie – soubor přístrojů a zařízení, které zajišťují účtování tepelné energie, hmotnosti (objemu) chladiva, jakož i sledování a záznam jeho parametrů.

Konstrukčně je měřicí jednotka souborem „modulů“, které jsou zabudovány do potrubí. Jednotka měření tepla obsahuje: počítač, převodníky průtoku, teploty, tlaku, zařízení pro indikaci teploty a tlaku a také uzavírací ventily [1].

Problematiku účtování tepelné energie upravuje federální zákon č. 23-FZ ze dne 2009. listopadu 261 „O úsporách energie a zvyšování energetické účinnosti ao zavádění změn některých právních předpisů Ruské federace“ (článek 13).
Na základě federální legislativy musí být všichni spotřebitelé (organizace, budovy, stavby a bytové domy) vybaveni měřicími zařízeními do 1. ledna 2012.

Aby bylo možné vyvinout a navrhnout individuální bod vytápění pro objekt, je zkoumán. Specialisté zabývající se návrhem jednotek pro měření tepla zajišťují všechny potřebné výpočty, vybírají zařízení, přístrojové vybavení a hlavně měřič tepla. Po vypracování projektu je nutné koordinaci s organizací dodávající tepelnou energii pro toto zařízení. To vyžadují stávající konstrukční normy a pravidla účtování tepelné energie.
Po schválení je provedena montáž měřičů tepla. Instalace u zákazníka spočívá v jejich vložení (moduly, uzavírací armatury do potrubí) a provedení elektroinstalačních prací. Elektroinstalační práce končí připojením průtokoměrů a čidel k počítači a spuštěním počítače pro účtování tepelné energie.

Dále se provádí nastavení měřiče tepla, které spočívá v naprogramování počítače a kontrole funkčnosti systému měření tepla, poté je měřidlo tepla předáno schvalujícím osobám k obchodnímu vyúčtování, provedené zvláštní komisí dne jménem společnosti dodávající teplo.

Předávací stanice topného systému

Předávací stanice topného systému – je to místo, kde je napojeno hlavní potrubí dodavatele teplé vody na otopnou soustavu budovy a zároveň se počítá spotřebovaná tepelná energie [1].

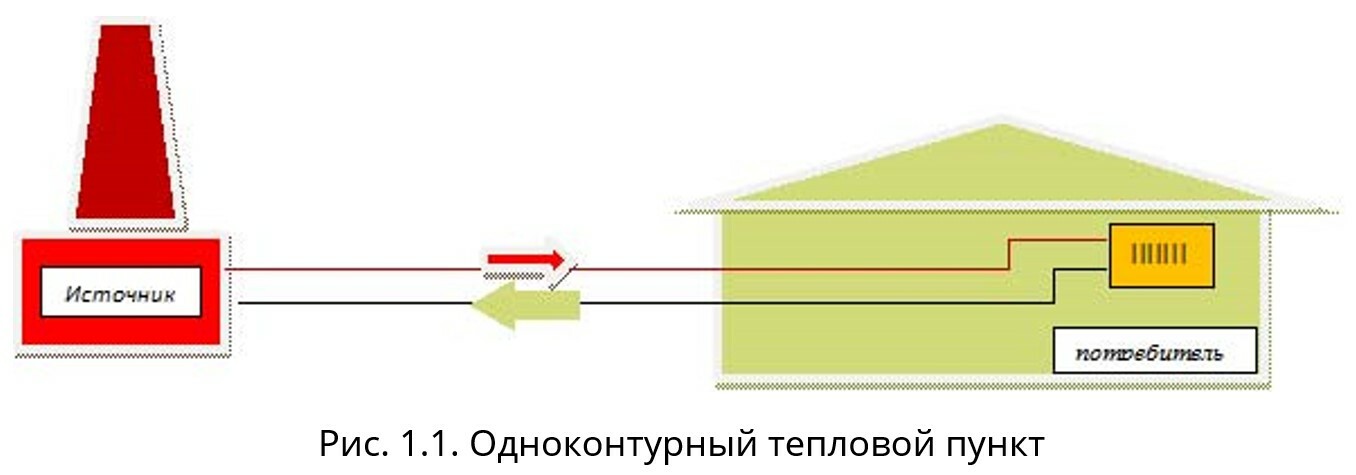

• jednookruhový;
• dvouokruhový.

Moderní topné body Pyrkov V.V. Automatizace a regulace. 2007, 252 s.
Usnesení vlády Ruské federace ze dne 18.11.2013. listopadu 1034 č. XNUMX.

Vyhláška Ministerstva výstavby a bydlení a komunálních služeb Ruské federace ze dne 17. března 2014 č. 99 pr.

1. Měřič tepla TSRV-034. Návod k obsluze. B84.00-00.00 RE.

Příručka hydrauliky / ed. V. A. Bolshakova. – 2. vyd. přepracováno a další – Kyjev: škola Vishcha. Hlavní vydavatelství. 1984. 343 s.

Federální zákon „O dodávkách tepla“ ze dne 27.07.2010. července 190 č. XNUMX-FZ.
Pokotilov V.V. 2008, 161 s.

• 150 / 70;
• 130 / 70;
• 90-95 / 70.

Výtah se otevírá ručně nebo elektricky (automaticky). V jeho potrubí může být zahrnuto přídavné oběhové čerpadlo, ale obvykle je toto zařízení vyrobeno speciálního tvaru – s úsekem ostrého zúžení potrubí, po kterém dochází k expanzi ve tvaru kužele. Díky tomu funguje jako vstřikovací čerpadlo, které čerpá vodu ze „zpátečky“ [1].

Dvouokruhový topný bod.
V tomto případě se chladicí kapaliny dvou okruhů systému nemísí. Pro přenos tepla z jednoho okruhu do druhého se používá výměník tepla, obvykle deskový. Schéma dvouokruhového topného bodu je na Obr. 1.2.

Deskový výměník tepla – jedná se o zařízení sestávající z řady dutých desek, z nichž jedna je čerpána ohřívací kapalina a přes druhou – ohřívaná kapalina. Takové výměníky tepla mají vysokou účinnost, jsou spolehlivé a nenáročné. Množství odváděného tepla je regulováno změnou počtu desek, které na sebe vzájemně působí, takže není potřeba odebírat chlazenou vodu z vratného potrubí.

• ventily a ventily;
• Filtry na nečistoty;
• kontrolní a účetní zařízení – teploměry, tlakoměry, průtokoměry;
• pomocná čerpadla.

• teplotní senzory (instalované v dopředném a zpětném vedení);
• průtokoměry;
• kalkulačka tepla.

Tepelný kalkulátor Takeoff TSRV-034

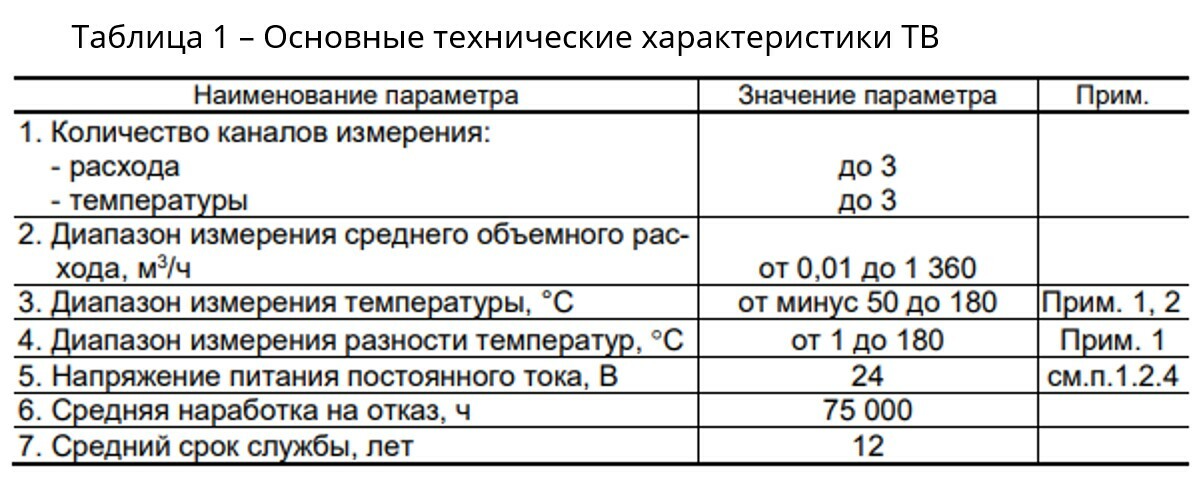

Měřič tepla „VZLET TSVR“ (obr. 1.3) používaný na zařízení je určen pro použití na měřičích tepelné energie za účelem měření parametrů chladiva a zobrazování údajů o spotřebě zdrojů tepla a vody.
Měřič tepla odpovídá GOST R 51649-2014 [2], doporučení MI 2412, MI 2573, MOZM R75 a další regulační dokumentaci upravující požadavky na měřicí zařízení.

• měření aktuálního průtoku a hodnot teploty ve třech potrubích pomocí primárních převodníků a zjišťování aktuálních a průměrných hodnot parametrů chladicí kapaliny za archivační interval;
• stanovení hodnot tepelného výkonu a množství tepla v topném systému;
• archivace výsledků měření, výpočtů a diagnostiky a také nastavení parametrů v energeticky nezávislé paměti;
• indikace naměřených, vypočtených, instalačních, diagnostických a archivovaných parametrů;
• výstup měřicích, diagnostických, instalačních, archivních a dalších informací přes sériové rozhraní RS-232;
• zadávání a použití smluvních hodnot parametrů chladicí kapaliny ve výpočtech;
• schopnost programově konfigurovat systém měření a výpočtu s ohledem na typ řízeného topného systému a sadu použitých primárních převodníků průtoku a teploty;
• automatické sledování a indikace výskytu poruch měřiče tepla, poruch primárních měničů a havarijních stavů, dále zjišťování, indikace a záznam v archivech provozu a odstávek měřiče tepla;
• stanovení kritérií pro upevnění a typů reakcí měřiče tepla na možné poruchy nebo havarijní situace (NS);
• ochrana archivních a instalačních dat před neoprávněným přístupem.

Princip činnosti tepelného kalkulátoru TSRV-034 je založen na měření primárních parametrů chladiva (průtok a teplota) pomocí primárních konvertorů instalovaných v potrubí a zpracování výsledků měření s ohledem na zadané hodnoty tlaku v potrubí a další parametry v souladu se zvoleným algoritmem. Blokové schéma tepelného kalkulátoru je znázorněno na obrázku 1.4.

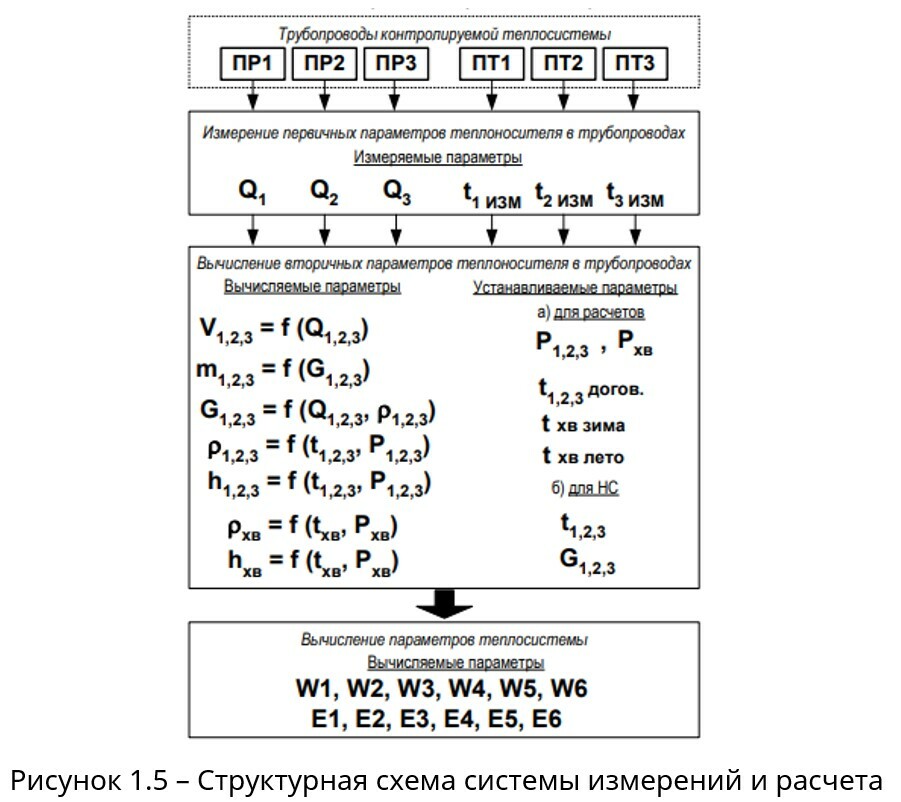

Systém měření a výpočtu měřiče tepla je víceúrovňový a je konfigurován podle schématu měřicí jednotky, tzn. v souladu s rozvodem průtokových a teplotních měničů podél potrubí řízeného topného systému. Struktura základních měření a výpočtů je na obrázku 1.5.

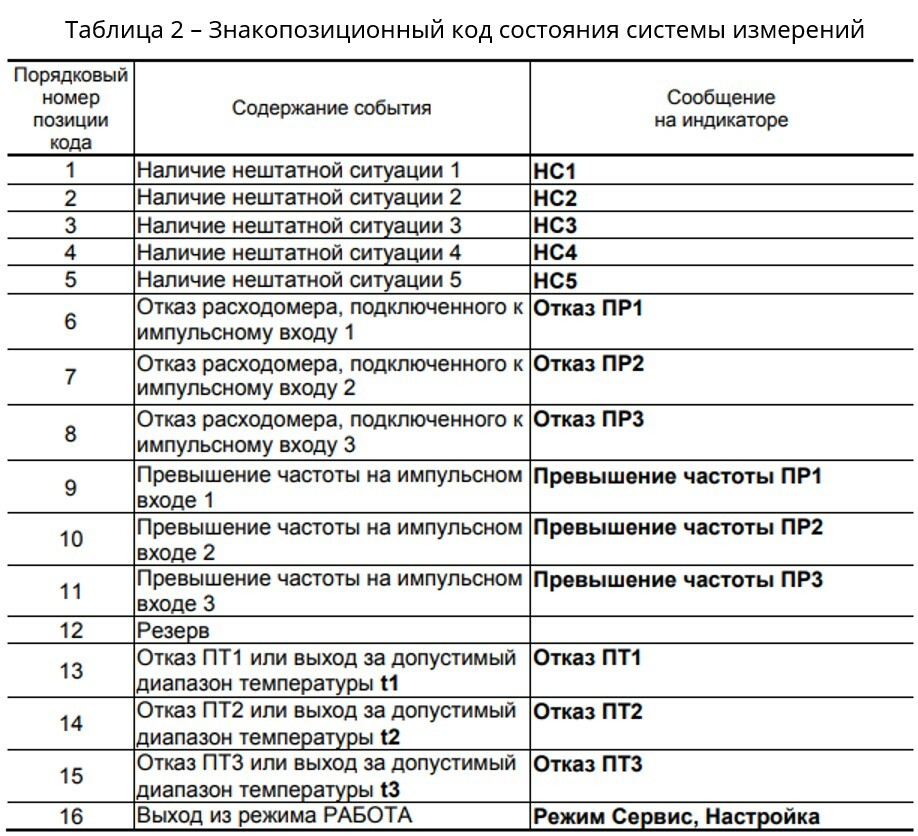

Tepelný kalkulátor poskytuje možnost nastavit až 5 podmínek pro záznam přítomnosti havarijních situací a podle toho reakce na jejich přítomnost. Zadané stavy NS jsou zpracovávány sekvenčně (od 1 do 5) a výsledek reakce na předchozí havarijní situaci může změnit podmínku pro fixaci následného NS. Podmínka pro upevnění NS je stanovena ve dvou stupních. Nejprve se určí, kolik kritérií (jedno nebo dvě) bude tvořit podmínku pro stanovení NS. Znakový kód stavu systému havarijního měření je uveden v tabulce 2.

Požadavky na přístroje a měřicí jednotky

• Měřicí jednotka je vybavena měřiči tepla a měřícími zařízeními, jejichž typy jsou uvedeny ve Federálním informačním fondu pro zajištění jednotnosti měření. Měřič tepla se skládá ze snímačů průtoku a teploty (tlaku), kalkulátoru nebo jejich kombinace. Při měření přehřáté páry je navíc instalován snímač tlaku páry;
• měřiče tepla jsou vybaveny standardními průmyslovými protokoly a mohou být vybaveny rozhraními, která umožňují organizovat vzdálený sběr dat v automatickém (automatizovaném) režimu. Tato zapojení by neměla ovlivnit metrologické vlastnosti měřiče tepla. V případě, že se údaje zjištěné na dálku a údaje odečítané přímo z měřiče tepla neshodují, je základem pro stanovení výše platby údaj odečtený přímo z měřiče tepla;
• Konstrukce měřičů tepla a měřicích zařízení obsažených v měřičích tepla zajišťuje omezený přístup k jejich částem, aby nedocházelo k neoprávněnému nastavení a zásahům, které mohou vést ke zkreslení výsledků měření. U měřičů tepla je povolena korekce vnitřních hodin kalkulátoru bez otevření plomb;
• Počítač měřiče tepla musí mít nesmazatelný archiv, do kterého se zapisují hlavní technické charakteristiky a nastavovací koeficienty zařízení. Archivovaná data se zobrazují na displeji zařízení a (nebo) počítači. Korekční koeficienty se zapisují do pasu zařízení. Případné změny musí být zaznamenány v archivu [3].

VÝZKUM NAVRŽENÝCH PROBLÉMŮ

Stručný popis zařízení na zásobování teplem

Parametry chladicí kapaliny: teplotní graf 95 °C – 70 °C. Chladicí kapalina je topná voda.
Připojení topného systému spotřebitele pomocí 2trubkového otevřeného okruhu.

Předpokládá se, že minimální návrhová teplota venkovního vzduchu bude stejná pro Novokuzněck -39 °C (SNiP 2.04.05-91).
Optimální teplota uvnitř vytápěných místností je +20…. 22 °C (SNiP 2.04.05-91), přípustná teplota +20 . 22 °C (SNiP 2.04.05-91).

Kontrola, evidence a archivace jsou realizovány na základě měřiče tepla výrobce ZAO „Vzlet“: „Vzlet TSR-024“.
Přístrojové obvody jsou shromažďovány v přístrojových skříních. Přístrojová skříň je umístěna v místnosti <. >. Primární snímače pro měření parametrů chladiva jsou instalovány na přívodním a vratném potrubí v místnosti otopné jednotky.
Přístrojová skříň je napájena 220V.
Maximální tepelná zátěž dle projektu:
Q_topení = 0,253 Gcal/hodinu;
Q_TUV = 0,41 Gcal/hodinu.

01.07.2020/10.09.2019/XNUMX mezi <. >a <. >je uzavřena smlouva o dodávce tepla. Vyúčtování dodané tepelné energie bylo provedeno pomocí měřicích zařízení zařazených do měřicí jednotky instalované u Odběratele v <. >, zkolaudováno do provozu dne XNUMX.

30.07.2020 zástupci <. >bez upozornění druhé strany zorganizovali neplánovaný záznam archivních dat z měřicích zařízení.

Podle nařízení vlády Ruské federace ze dne 18. listopadu 2013 č. 1034 „O obchodním měření tepelné energie a chladiva“ má energetická organizace právo kontrolovat správnost dodávaných objemů teplé vody a tepla. (obdrží Spotřebitel), jakož i sledovat přítomnost neoprávněného použití a (nebo) neoprávněného připojení (technologického připojení) Spotřebitele k centralizovaným systémům zásobování teplou vodou a přijímat opatření k zabránění neoprávněnému připojení k systémům centralizovaného zásobování teplou vodou.

V bodě 25 usnesení je uvedeno, že spotřebitel nebo organizace tepelné sítě povinen zajistit nerušený přístup zástupců organizace zásobování teplem nebo na pokyn organizace zásobování teplem zástupcům jiné organizace k měřidlům a zařízením k ověření odečtů měřidel a kontrole dodržování podmínek provozu měřidla zařízení.

30.07.2020 <. >na základě údajů protokolu pro záznam odečtů měřidel předávaných spotřebitelem za období od 21.07.2020 do 30.07.2020 bylo zjištěno, že na vratném potrubí (hodnota M2) nebyly žádné výsledky měření. výsledkem čehož komise za přítomnosti zástupců <. >, zástupci <. >, zástupci <. >bylo zkontrolováno fungování nemovitosti patřící <. >měřicí jednotky, v důsledku čehož byla odhalena nefunkčnost průtokoměru ERSV-420L, který je součástí měřidla, o čemž byl sepsán protokol.
<. >od zástupců <. >Neobdržel jsem oznámení o poruše měřicích zařízení.

Podle nařízení vlády Ruské federace ze dne 18. listopadu 2013 č. 1034 s. 89, V případě zjištění porušení ve fungování měřícího zařízení je spotřebitel povinen toto do 24 hodin oznámit servisní organizaci a organizaci zásobování teplem a sepsat protokol podepsaný zástupci spotřebitele a servisní organizace. Spotřebitel předloží tento úkon organizaci zásobování teplem spolu s hlášením o spotřebě tepla za příslušné období ve lhůtě stanovené ve smlouvě..
Rovněž podle nařízení vlády Ruské federace ze dne 18. listopadu 2013 č. 1034, odst. 78, vlastník zdroje tepelné energie byl povinen informovat spotřebitele o poruše měřicích zařízení, obsažené v jednotce (pokud je měření prováděno pomocí těchto měřicích zařízení), nainstalované na zdroji tepelné energie a přenášející spotřebiteli data odečtů přístroje v době poruchy.

06.08.2020 za přítomnosti zastupitelů <. >a za přítomnosti zástupce <. >pro ověření byly odstraněny průtokoměry. Byl vypracován zákon ze dne 06.08.2020, který říká, že poplatky za teplo a teplou vodu budou účtovány kalkulační metodou. Tento úkon nestanoví lhůtu pro odstranění závady.

02.09.2020 <. >Osvědčení o technickém stavu měřidel potvrdilo závadu na měřicím zařízení <. >, která spočívala v identifikaci kontaktu mezi elektromagnetickou cívkou a elektronickou deskou. Přítomnost této poruchy znamená, že dávkovači jednotka je považována za mimo provoz.

V souladu se smlouvou ze dne 3.09.2020. září 034 uzavřenou mezi <. >a <. >, <. >převodníky průtoku byly odstraněny, zkontrolovány a nainstalovány. V průběhu diagnostiky důvodu nedostatku průtoku ve vratném potrubí se ukázalo, že nedochází ke kontaktu mezi elektromagnetickou cívkou a měřicí deskou, kontakty byly vyčištěny a staženy, načež byla funkčnost průtokoměrů narušena. obnovena. Dále bylo provedeno mimořádné ověření měřiče tepla TSRV-XNUMX spolu s průtokoměry, v jehož důsledku byly měřič tepla a průtokoměry shledány vhodnými k použití.

07.09.2020 do <. >byl zaslán dopis, ve kterém <. >nahlásili, že 08.09.2020. září XNUMX bude instalován měřič tepla a průtokoměry.

Dne 08.09.2020 byly provedeny montáže průtokoměrů a měřiče tepla zástupcem <. >, což potvrzuje zákon o montáži měřiče tepla v <. >a nástroje byly ověřeny.

09.09.2020 zástupci <. >zisk v <. >, vypracovali zákon, ve kterém uvedli, že jednotku měření tepelné energie „VZLET TSR-M“ nelze uvést do provozu z důvodu, že nevyhovuje nařízení Ministerstva výstavby Ruska ze dne 17.03.2014. č. 99/pr.

Při kontrole měřicích zařízení dne 30.11.2020 bylo zjištěno, že výstupní převodníková konstanta č. 1 průtokoměrů VZLYOT ER neodpovídá pasovým hodnotám.
Také v nastavení měřiče tepla VZLET TSRV 034 jsou parametry “P.R. kanál č. 1 a kanál č. 2 mají hodnoty, které neodpovídají základu projektového nastavení pro tento měřič tepelné energie. V nastavení měřiče tepla VZLYOT TSVRV 034 nejsou specifikovány „t dohodnuté“ parametry kanálu č. 1 a kanálu č. 2 Z výše uvedeného vyplývá, že měřič tepelné energie nelze uvést do provozu z důvodu nesoulad parametrů nastavení s projektovou dokumentací.

• byly provedeny úpravy měřiče tepla VZLET TSRV 034;
• převodní konstanty výstupu č. 1 průtokoměrů VZLET ER jsou uvedeny v souladu s pasportními údaji;
• V nastavení měřiče tepla jsou parametry uvedeny do souladu se základem nastavení projektu.
