Výpočet výšky komína: Vzorce a příklady

Kamna nebo krb se z nějakého důvodu nazývají „srdcem domu“. Ale zkrocení ohně uvnitř obytného domu zahrnuje řadu akcí a dlouhý soubor pravidel. Jakékoliv chyby v návrhu komína jsou totiž příliš drahé, počínaje udušením kouře v interiéru a konče požárem. A nejčastěji to vše začíná porušením trakce a zničením stěn komína a poté se zapálí sousední stavební konstrukce.

Dnes se výpočty výšky komína často provádějí pomocí speciálních programů, i když zkušení specialisté musí získané hodnoty zkontrolovat ručně pomocí vzorců, se kterými má smysl se pro klid duše seznámit.

Nejsou těžké, k jejich pochopení stačí mít školní znalosti geometrie a schopnost dosazovat hodnoty na správném místě. A my se vám zase pokusíme vysvětlit, proč je každý ukazatel pro určení výšky komína tak důležitý a jak přesně na něj působí.

Umístění komína a směr větru: jak zabránit turbulencím

Podle všech stavebních předpisů a předpisů musí komín v určité vzdálenosti stoupat nad střechu. To je nutné, aby vzduch na vyčnívajících částech střechy nezpůsoboval zpětný tah vlivem turbulencí.

Zpětný tah je možné vidět na vlastní oči v podobě kouře, který se valí z krbu přímo do místnosti. Ale není potřeba ani dodatečná výška komína, jinak bude tah příliš silný a nebudete čekat na teplo z takového krbu: palivové dřevo bude spáleno jako zápalka a nebude mít čas vydávat teplo.

Proto je tak důležité vypočítat výšku komína co nejpřesněji, zejména s ohledem na směr větru působícího na zem:

Pokud je potrubí umístěno příliš blízko hustých stromů nebo vysoké zdi, musí být zkonstruováno azbestocementovým nebo ocelovým potrubím.

V tomto videu také najdete cenné rady ke stavbě komína a řešení problémů s jeho výškou:

Tažná síla: jak dosáhnout dokonalého spalování paliva

Samotná tažná síla je ovlivněna několika důležitými faktory najednou:

• komínový materiál;
• výška základů nad hladinou moře;
• teplota spalin na výstupu z pece;
• tvar průřezu komína;
• hladkost nebo drsnost vnitřního povrchu;
• porušení vnitřní těsnosti komína;
• teplota a vlhkost venkovního vzduchu;
• větrání místnosti kotlem nebo kamny;
• úplnost spalování paliva;
• stupeň znečištění kotle (nebo pece) a komína;
• typ použitého hořáku (modulační nebo diskrétní).

Nejprve je potřeba určit hodnotu statického tahu komína a ten se měří v hodnotě ∆p [Pa]. Zde je vzorec pro výpočet:

Tr je průměrná teplota v potrubí a Tn – venkovní teplota. Standardně se měří ve stupních Kelvina, ale můžete jej zadat ve stupních Celsia přidáním +273.

Výpočet průměrné teploty není složitý. Bývá to uvedeno v technických údajích ke kotli, ale je důležité počítat i s chlazením. To je 1 stupeň na metr cihlové trubky, 2 stupně na metr izolované ocelové trubky a 5 stupňů pro neizolovanou trubku.

Jako nejproblematičtější dobu pro trakci je přitom vhodné brát hodnotu venkovní teploty typickou pro léto:

Proveďte aerodynamický výpočet a zjistěte přesnou požadovanou výšku a průměr komína. Sama o sobě hodnota tahu znamená rozdíl v hustotě vzduchu a spalin, vynásobený výškou domu. Je to 5 metrů komína, který zajišťuje podtlak a tah pro kouř.

Co ale dělat, když výšku potrubí nelze nastavit výše a tah je z určitých důvodů stále nedostatečný? To se často stává, když se spaliny ochlazují příliš rychle, zejména v chladném období. Poté, aby se obnovila trakce, je požadovaná část potrubí jednoduše izolována.

Pamatujte také, že skutečný tah je vždy menší než statický kvůli odporu pohybu plynů uvnitř stěn potrubí. Čím užší je průtočná plocha komína a čím více ohybů, vodorovných úseků a podobně, tím horší bude tah, protože tlaková ztráta po celé délce potrubí ovlivňuje tah.

Dalším problémem s výškou komína je studený vzduch z krbu. Když tedy nefunguje, vypouští se z něj studený vzduch z ulice. K tomu dochází, když je komínová hlava pod koncem digestoře, nebo když je podkroví příliš velké a špatně izolované.

Provedení komína v závislosti na konfiguraci vytápění

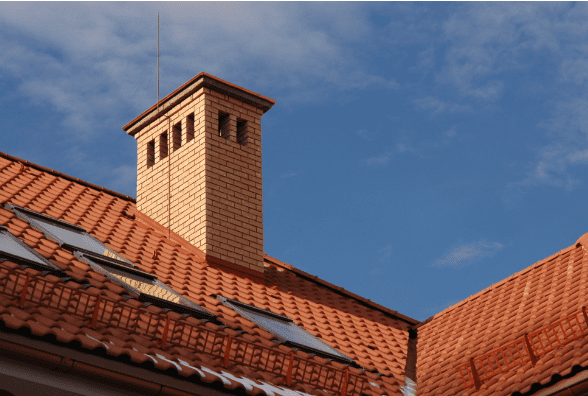

Jděte dál. Jaké komíny se dnes instalují nejčastěji? Jedná se o cihlové, keramické a izolované a neizolované ocelové.

A nejprve se při navrhování komína vypočítávají jeho ukazatele minimální propustnosti. Pokud se zde udělají chyby, spaliny se hromadí uvnitř potrubí a způsobují mnoho problémů.

Celkové uspořádání komína vypadá takto:

Pokud je teplota spalin nízká, jako u moderních nízkoteplotních kotlů, pak se v horní části komína instalují tzv. elektrické odsavače kouře.

Jsou to malé ventilátory s lopatkami. Takové zařízení násilně odstraňuje produkty spalování z potrubí, čímž se zvyšuje tažná síla. A pak tažná síla již neovlivňuje přímo výšku komína, protože je dosaženo jiným způsobem, a ne „chytáním větru“.

Pokud není žádné další zařízení, musíte stále chytit vítr. A v tomto případě je třeba vycházet z dostupného výkonu kotle, kamen nebo krbu, který najdete v technické dokumentaci. Vyjadřuje se v množství paliva, které se spálí za jednu hodinu práce.

Pokud je známo množství objemu paliva, pak se objem plynů vypočítá pomocí následujícího vzorce:

Vg = B∙V∙(1+t/273)/3600

Výsledek bude v m 3 / s. Jedná se o rychlost pohybu plynů v potrubí. Průřez potrubí vypočítáme pomocí následujícího vzorce:

A výsledná hodnota se určí vm 2. Toto je plocha průřezu komína a průměr se vypočítá podle vzorce:

dt = √4∙B∙V∙(1+t/273)/π∙ω∙3600

Zbývající charakteristiky jsou u většiny ohřívačů téměř stejné. Rychlost výstupu plynů v komíně tedy obvykle není menší než 2 metry za sekundu a teplota plynů na vstupu do potrubí je od 150 do 200 stupňů.

Také standardní tlak plynů na 1 metr není menší než 0,4 mm N₂O nebo 4 Pa:

Proto podle SNiP musí být výška komína od roštu alespoň 5 metrů.

Hořlavost střechy: Když jiskra vede k potížím

Důležitý je i samotný střešní materiál, konkrétně jeho hořlavost. Takže s ohnivzdorným povlakem by měla být výška potrubí zvýšena o 1-1,5 metru, aby jiskry nedosáhly střechy:

Závislost výšky komína na ostatních prvcích střechy

Velmi důležité je také to, jak blízko je samotný komín k hřebeni střechy, parapetu nebo jeho dalším prvkům:

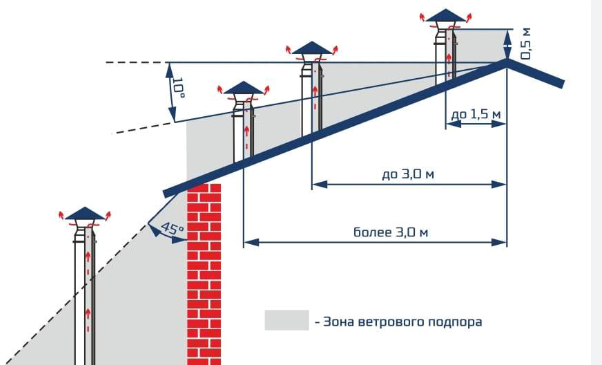

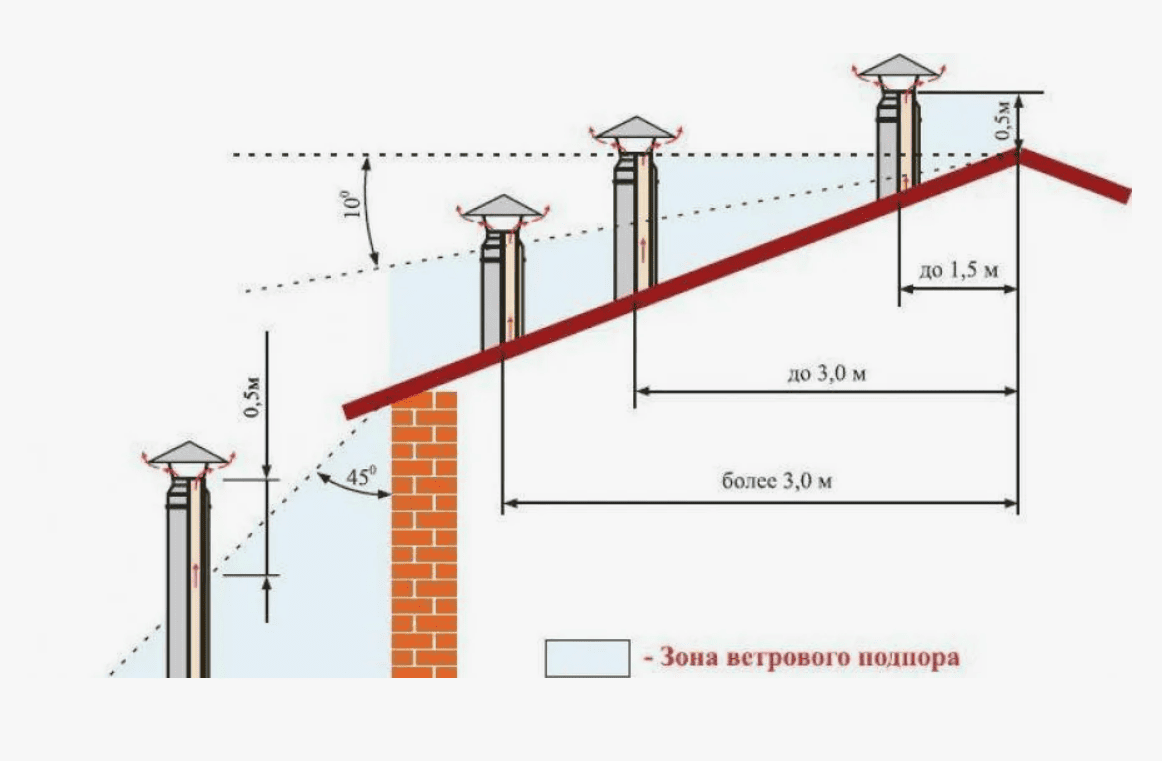

Pokud jde o výšku komínů nad střechou, existují taková pravidla:

1. Ne méně než 1,2 metru nad plochou střechou.
2. Ne méně než 50 cm nad hřebenem střechy, pokud je potrubí umístěno do 1,5 metru od hřebene.
3. Ne nižší než úroveň hřebene, pokud je potrubí umístěno 1,5 až 3 m od hřebene.
4. Ne pod čarou, kterou lze kreslit od hřebene dolů k horizontu pod úhlem 10 stupňů, pokud je potrubí umístěno více než 3 metry od hřebene.

V tomto případě musí být kouřový kanál umístěn v určité vzdálenosti od ostatních prvků konstrukce, alespoň:

• 150 mm pro potrubí s izolací;
• 500 mm pro potrubí bez izolace.

Minimální povolená výška trubky je 50 cm.Jedná se ale o příliš nízké trubky, které je povoleno umístit pouze na ploché střechy bez jakýchkoliv výstupků. Pokud je střecha se složitější konfigurací, budete muset pohrát a vzít v úvahu všechny vyčnívající části.

Pokud jsou tedy všechny tyto části ve vzdálenosti 1,5 metru od samotného potrubí, pak stačí, aby potrubí bylo jednoduše vyšší než všechny tyto prvky. Pokud jsou blíže než 1,5 metru, musí komín přesahovat jejich výšku alespoň o 59 cm:

Umístění výstupu komína z domu

Existují také pravidla pro instalaci komína přes střechu a stěnu. Zde je příklad instalace potrubí přímo přes střechu:

U jednopodlažního nebo dvoupatrového domu není obtížné udržet výšku komína 5 metrů od ohniště k hornímu řezu potrubí. Problémy však nastávají, pokud byl krb instalován v horním podkroví – výška stropu a podkroví je zde nedostatečná.

Trochu jinak je instalace komína přes stěnu domu nebo vany:

Pamatujte, že kamna by měla být připojena ke komínům pomocí komínových trubek delších než 0,4 m.

Environmentální problémy průmyslových budov

Jedním slovem, průchodnost komína musí zajistit nerušený průchod kouře a jeho uvolňování do atmosféry. Navíc je zde důležitý i ekologický moment, totiž zda jsou produkty spalování paliva rozptýleny v atmosféře správně.

Při výstavbě obchodních a továrních podniků se tedy berou v úvahu určité hygienické normy. A jsou závislé na povětrnostních podmínkách dané oblasti, typické rychlosti proudění vzduchových hmot, reliéfu krajiny a mnoha dalších faktorech.

Jakou hodnotu jste tedy dostali a je to přesně 5 metrů?

Při navrhování topného systému je důležité správně vypočítat nejen místo instalace, ale také konfiguraci kanálu potřebného k odstranění kouře a produktů spalování. Existují určité normy, jejichž dodržování zajišťuje požární bezpečnost a zvyšuje efektivitu provozu. Jak určit umístění komína vzhledem k hřebeni sedlové střechy, o kolik by měl být komín vyšší než střecha domu a jaká výška nad úrovní podlahy je v zásadě považována za optimální? Pojďme na to přijít.

Obecný pohled

Rozměry a kvalita materiálu jsou klíčové faktory, na kterých závisí účinnost topného zařízení, rychlost vytápění místnosti a intenzita tahu. Čím lepší je funkční výkon, tím nižší je pravděpodobnost tvorby kondenzace, která negativně ovlivňuje stav konstrukce.

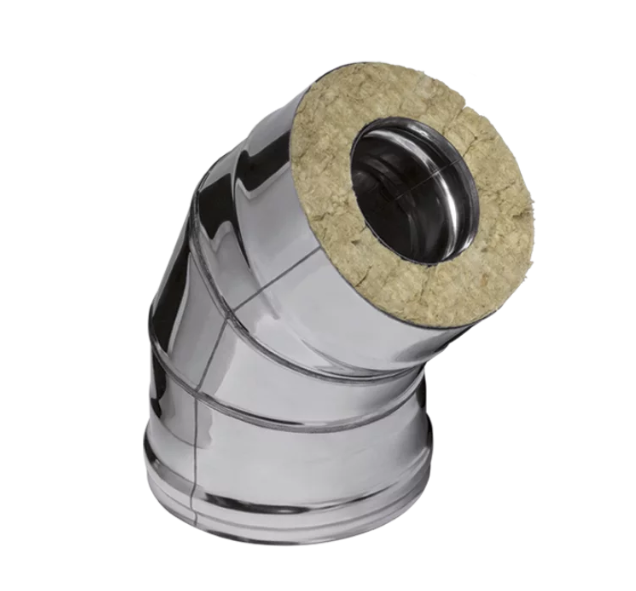

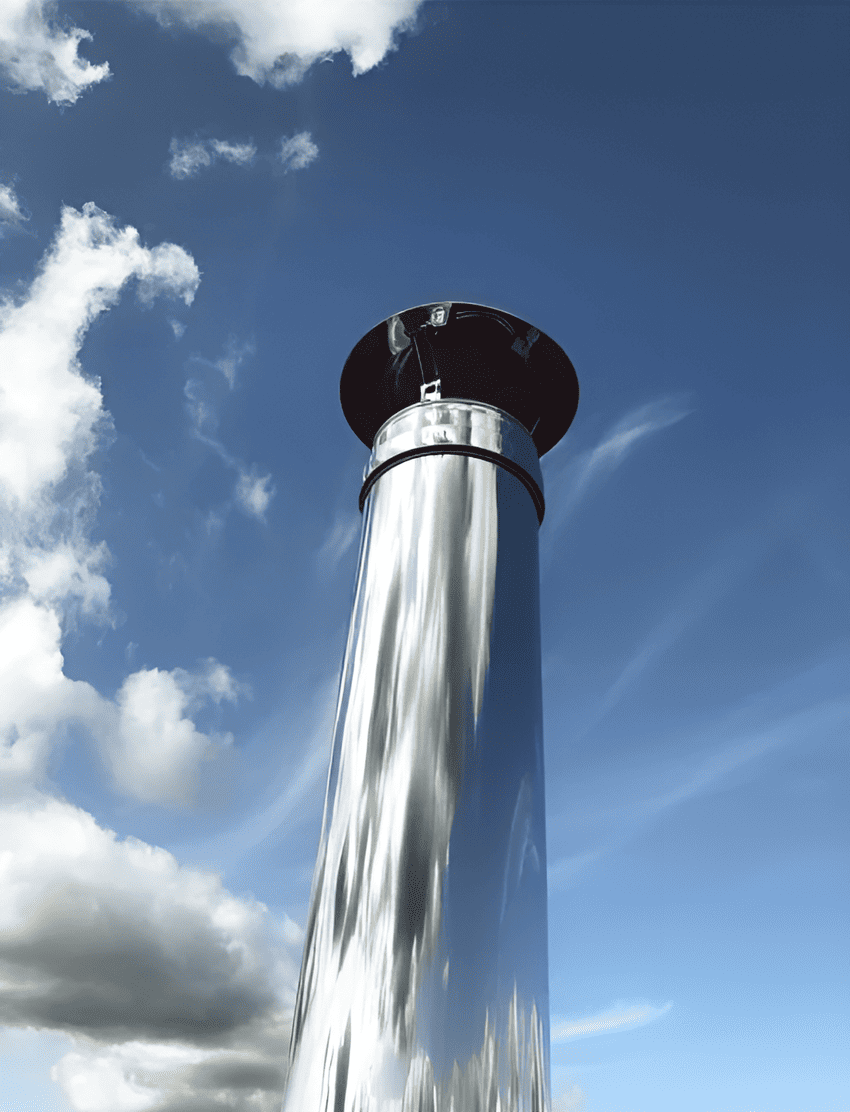

Nejoblíbenější možností jsou dnes kovové žlaby vyrobené z nerezové oceli, vyrobené sendvičovou technologií s vrstvou nehořlavé minerální vlny uvnitř. Pokud mluvíme o cihlovém zdivu, které je těžké a má vysokou tepelnou kapacitu, je důležité co nejvíce vyhladit nerovnosti vnitřního povrchu, aby se snížilo množství sazí a usazování sazí. Nedoporučuje se však používat roztoky na bázi jílu kvůli jejich nízké tepelné vodivosti. Nejvýraznějším hlediskem je však stále výška komína nad střechou – správný výpočet vzdálenosti od komína k hřebeni umožňuje dosáhnout optimálního tahu nutného pro efektivní provoz kamen.

Výběr sekce

V praxi se používají kulaté, oválné a obdélníkové kanály. Konfigurace určuje stupeň hydraulického odporu: čím méně náklonů, otočení a příčných segmentů, tím intenzivnější je oběh. Nejlepší možností je přímka, umístěná svisle a stoupající přímo z topeniště, ale konstrukční schéma ne vždy poskytuje možnost realizace takového projektu.

Rozměry vnitřního prostupu ovlivňují výběr topného systému z hlediska jeho výkonu. Maximální hodnota obvykle nepřesahuje 260×260 mm, tato možnost by však měla být zvolena pouze v případě, že původně použité zařízení má dostatečné vlastnosti. Za zvážení stojí také zvýšená spotřeba paliva a potenciální snížení úrovně přenosu tepla. Na základě norem SP je vypočtený poměr pro modely kamen a krbů na tuhá paliva 8 cm2 na kilowatt.

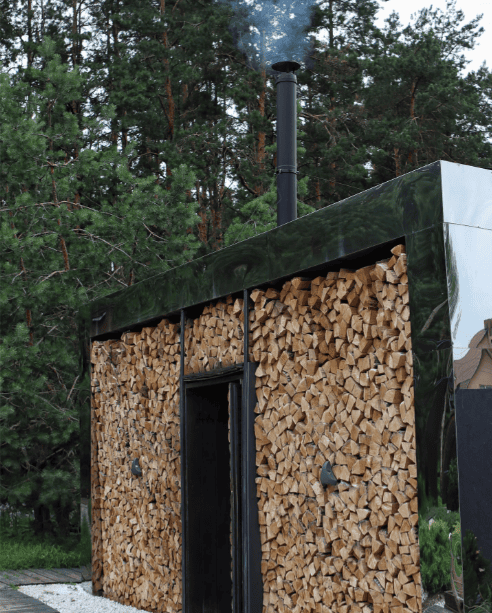

Jaká by měla být výška komína

Tento indikátor je regulován obsahem SNiP 2.04.05-91, což vám umožňuje vyhnout se experimentům s hledáním požadované hodnoty. V souladu s dokumentací by minimální délka od roštu k hlavě pro komínové potrubí měla být pět a optimální – šest metrů. To však neznamená, že šestimetrové výstupní kanály budou plnit své úkoly stejně efektivně ve všech konfiguracích bez výjimky. Existuje značné množství dalších faktorů, které je také třeba vzít v úvahu při provádění výpočtů.

prometalové výrobky

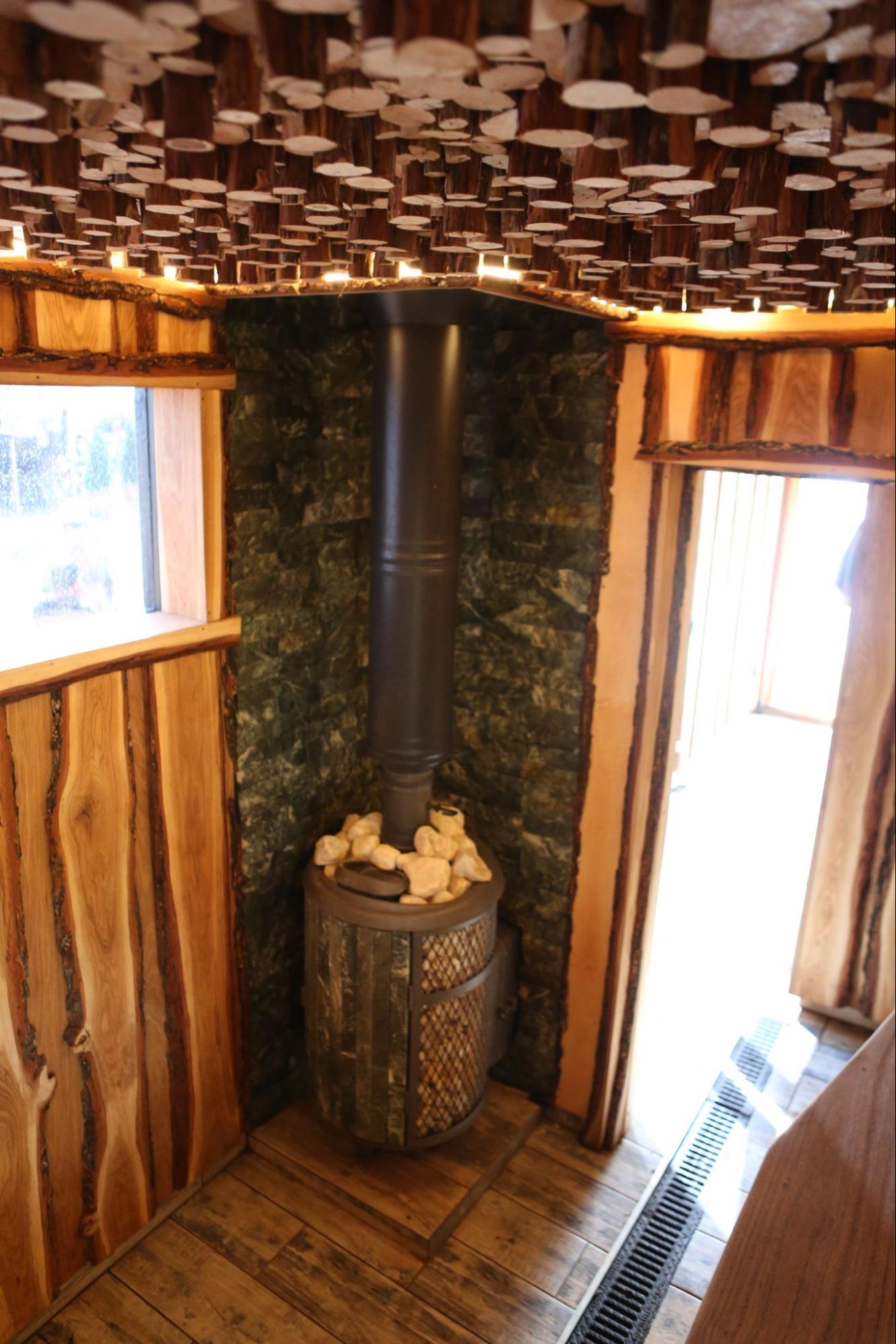

KOUPELOVÁ KAMNA
S KAMENNOU SÍŤÍ

KOUPELOVÁ KAMNA S TLAKEM

TROUBA S KOMBINOVANÝM POKRÝM

KOUPELOVÁ KAMNA V KÁMEN

Jaké parametry ovlivňují výšku komína

Mezi nejvýznamnější aspekty patří:

• Specifika oblasti instalace. Meteorologický koeficient je zvláště důležitý pro severní oblasti vyznačující se nízkými teplotami a intenzivním větrem.

• Průtok a hmotnost látky procházející kanálem za určitý časový interval.

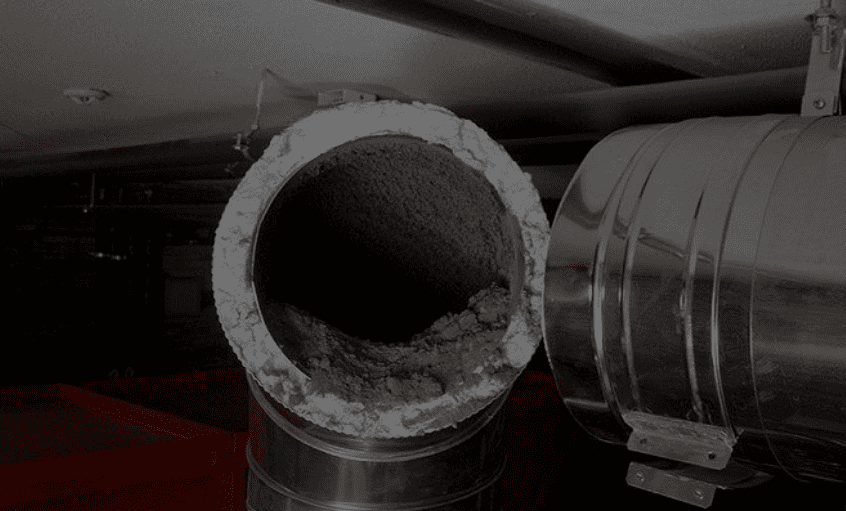

• Intenzita akumulace zplodin hoření usazených na vnitřních površích.

• Úroveň koncentrace potenciálně nebezpečných látek, které vyžadují odstranění z prostor.

• Teplotní rozdíl mezi příchozími a odchozími toky, na jehož pozadí se může tvořit zpětný tah.

Výška trubky vzhledem k hřebeni střechy podle SNiP

Stavební předpisy také určují vztah mezi délkou a vzdáleností mezi horní úrovní komína a bodem horní křižovatky svahů. V souladu s nimi, pokud je přímka od výstupního bodu menší než jeden a půl metru, musí být kanál alespoň o půl metru vyšší. Ve vzdálenosti 1,5-3,0 m je povoleno umístění ve stejné horizontální rovině, zatímco ve větší vzdálenosti bude nutné provést individuální výpočty, které berou v úvahu související nuance provozu.

Co může ovlivnit efektivitu?

Snížení teploty kouře vede ke zvýšení hmotnosti uvolněných produktů spalování. To zase ovlivňuje intenzitu bažení. Dalším problémem je vnější vliv způsobený specifiky výběru místa pro výstavbu s autonomním topným systémem.

Závislost výšky komína na blízkých výškových budovách

Komplexní výpočty kinematiky proudění cirkulujícího vzduchu vycházejí z velkého množství vstupních parametrů, jejichž spolehlivost vyžaduje laboratorní výzkum. Jednou z těchto hodnot je podpora vzduchu vertikálními prvky. Pokud je tento faktor přítomen, optimální délka bude záviset na poloze čáry spojující horní bod vícepodlažní budovy a spodní bod – sklon budovy. Hlava by měla být umístěna alespoň půl metru nad tímto segmentem.

Na kterých místech střechy se nedoporučuje odvzdušňovat komín?

Následující doporučení jsou diktována přáním poskytnout pohodlné provozní podmínky pro půdní prostory. Je lepší neumisťovat komíny v blízkosti oken: poryvy větru mohou vhánět zplodiny hoření dovnitř místností, což je nejen nepříjemné, ale také potenciálně zdraví nebezpečné. Instalace v údolích se také nedoporučuje, protože existuje riziko selhání těsnění a netěsnosti.

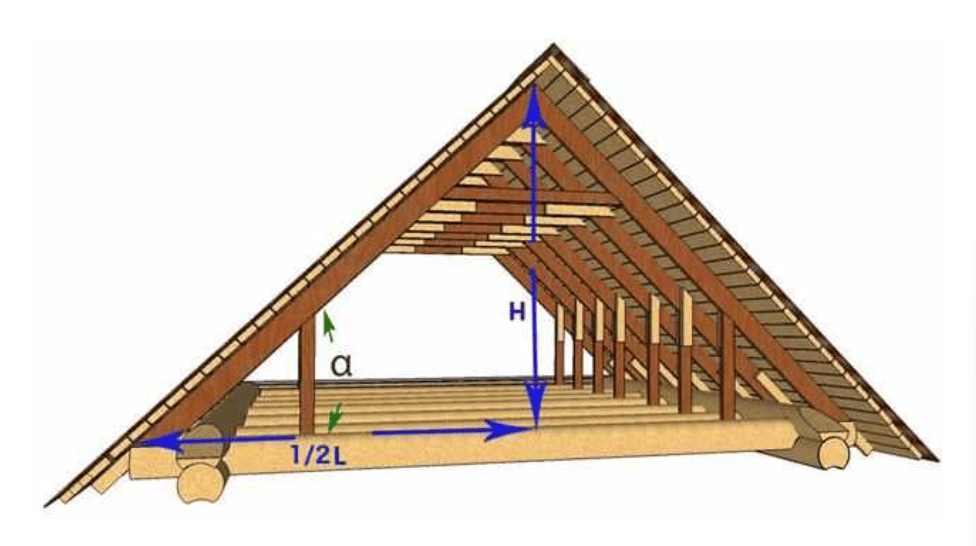

Co je třeba vzít v úvahu při výpočtu výšky hřebene sedlové střechy

Požadovaný počet je určen s ohledem na několik faktorů. Za nejvýznamnější z nich lze považovat typ podkroví. Při uspořádání podkroví by se tedy vypočítaná hodnota měla rovnat součtu hodnot pro vaznice a strop.

Pro obecné případy se bere v úvahu také sklon svahu, rozměry konstrukce a typ materiálů, které působí jako derivát. Ke zjednodušení řešení úlohy pomáhá speciální tabulka, která prezentuje vyjádření šířky a velikosti prostřednictvím vazebního koeficientu.

Takže například u 8metrové stěny a sklonu sedlové střechy 40 stupňů se používá vzorec, podle kterého musí být 1/2 první hodnoty vynásobena tabulkovým ukazatelem, v tomto příkladu rovnou 0,86. V souladu s tím bude výška – vzdálenost mezi horní úrovní a stropem – rovna 3,44 m.

Kuzovkin Andrej
Autor článku, vedoucí obchodního oddělení

Klíčové body v designu

Vývoj projektu není možný bez zohlednění konstrukčních prvků budovy a technických vlastností topného systému. Při výběru umístění potrubí vzhledem k hřebeni byste měli vzít v úvahu uspořádání, konfiguraci interiéru a střechy, parametry základů a další aspekty. Konstrukce může mít vertikální i horizontální vývod a každý případ má svá vlastní doporučení týkající se instalace, dokončení a zajištění bezpečného provozu.

Jak sestavit brusle vlastníma rukama

K výrobě vaznice se používá ocel nebo dřevo. V soukromých domech se zpravidla používá druhá možnost, což je způsobeno nižší hmotností hotového prvku. Je však důležité si uvědomit, že dřevo by nemělo sousedit s komínem. Podle požadavků SNIP musí být minimální vzdálenost od hořlavých prvků, jako jsou dřevěné konstrukce, minimálně 25 cm. Předpokladem je, že dřevo by mělo být před pokládkou impregnováno směsí zpomalující hoření, aby se snížilo nebezpečí požáru.

Montáž se provádí po dokončení zbývajících fází zastřešení. Krajní fragmenty jsou umístěny na straně štítů, následuje napnutí montážní šňůry, která se vyrovná do úrovně a slouží jako vodítko pro zbývající prvky. Je snazší a rychlejší dělat práci společně, postupně přecházet na každou další část při zachování rozestupu asi 20 cm – to zajišťuje optimální hydroizolaci.

Důležitým aspektem je zatížení větrem, kterému jsou boční díly vystaveny. Jejich upevnění musí být co nejpevnější a nejspolehlivější, zejména pokud jde o oblasti s náhlými změnami atmosféry.

Je třeba také vzít v úvahu, že i při úpravě se stanoveným intervalem je nepravděpodobné, že bude možné zcela eliminovat přítomnost trhlin, kterými se dovnitř může dostat voda nebo sníh. Řešením problému je umístit do drážek malou vrstvu skelné vaty, ale bez nadměrného zhutnění, aby byla zachována dostatečná ventilace. Alternativní možností je použití výplní, což jsou pěnové pásky s lepicí základnou. Položením materiálu na spodní stranu okrajů polic lze dosáhnout podobného výsledku a zjednodušit proces, ale tím se zvýší celkový rozpočet.

Dalším důležitým faktorem je přítomnost ventilačního prostoru. Bez správné cirkulace vzduchu se kondenzace hromadí mnohem rychleji i při kvalitní izolaci střechy. Pokud není možné zajistit dostatečné odstupy, doporučuje se instalovat malé okno, aby se zabránilo tvorbě vlhkosti v podkroví.

Jak připevnit hřeben na střechu

Způsob upevnění je určen na základě materiálu zvoleného pro vytvoření ochranné konstrukce. Často se podobné komponenty používají k vytváření tvarových prvků. U dřeva je předpokladem kvalitní hydroizolace zabraňující negativním vlivům vlhkosti. Před dokončením je nutné vaznici přelepit páskou ze střešní lepenky.

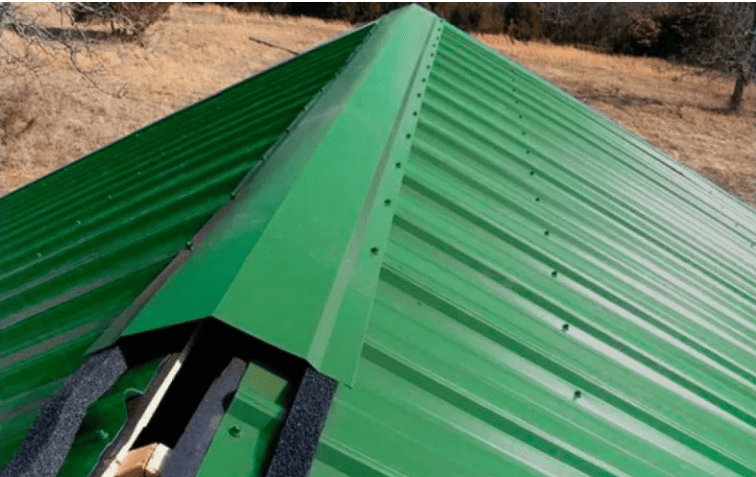

Instalace na vlnité plechy vyžaduje dodržování standardních doporučení. Podél okraje plechu jsou upevněny těsnicí pásy nebo ventilační pásky s podobným vzorem. Upevňovací rozteč se pohybuje v rozmezí 20-30 cm v závislosti na frekvenci profilu. Při pokládce s přesahem se jako upevňovací prvky používají samořezné šrouby, zašroubované do základny přes horní zvlnění. Důležitým bodem je přítomnost těsnících vložek vyrobených z pryže nebo neoprenu, které také zabraňují pronikání vlhkosti do otvorů.

Abyste získali pevné a spolehlivé spojení, měli byste se zdržet utahování veškerého hardwaru najednou. Nejlepší možností je připevnit fragmenty s malou mezerou na třetí nebo čtvrtou a poté je opravit po provedení kontroly pomocí úrovně budovy.

Ventilační zařízení

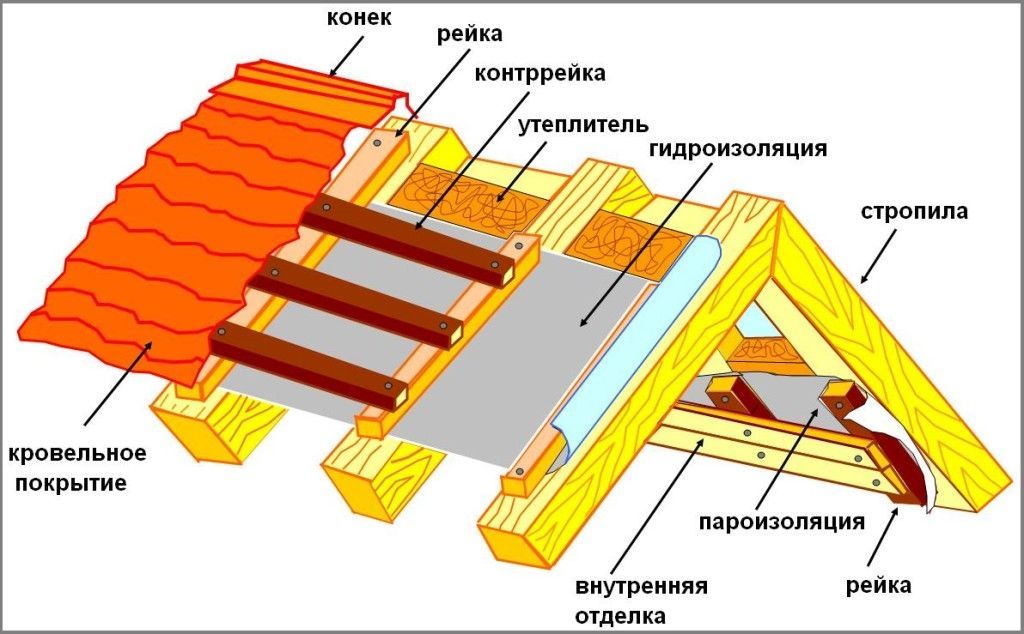

Po dokončení instalace konstrukce krokví je přes nosníky připevněna hydroizolační fólie. Švy v oblasti připojení musí být lepeny pomocí speciální montážní pásky, přičemž se ponechá překrytí 15-20 cm Podél krokví je namontováno opláštění, které vytváří mezeru, která zajišťuje cirkulaci proudění vzduchu. Výsledná konfigurace zabraňuje pronikání srážek do tepelně izolační vrstvy a dřevěných prvků a vzniklá mezera usnadňuje rychlé vysychání kondenzátu.

V hřebeni je také vytvořen pomocný ventilační otvor, zodpovědný za odvod přebytečné páry. Ve spodní části římsy jsou mezery pro vstup vzduchu zvenčí, což zajišťuje optimální provozní podmínky a eliminuje možné problémy.

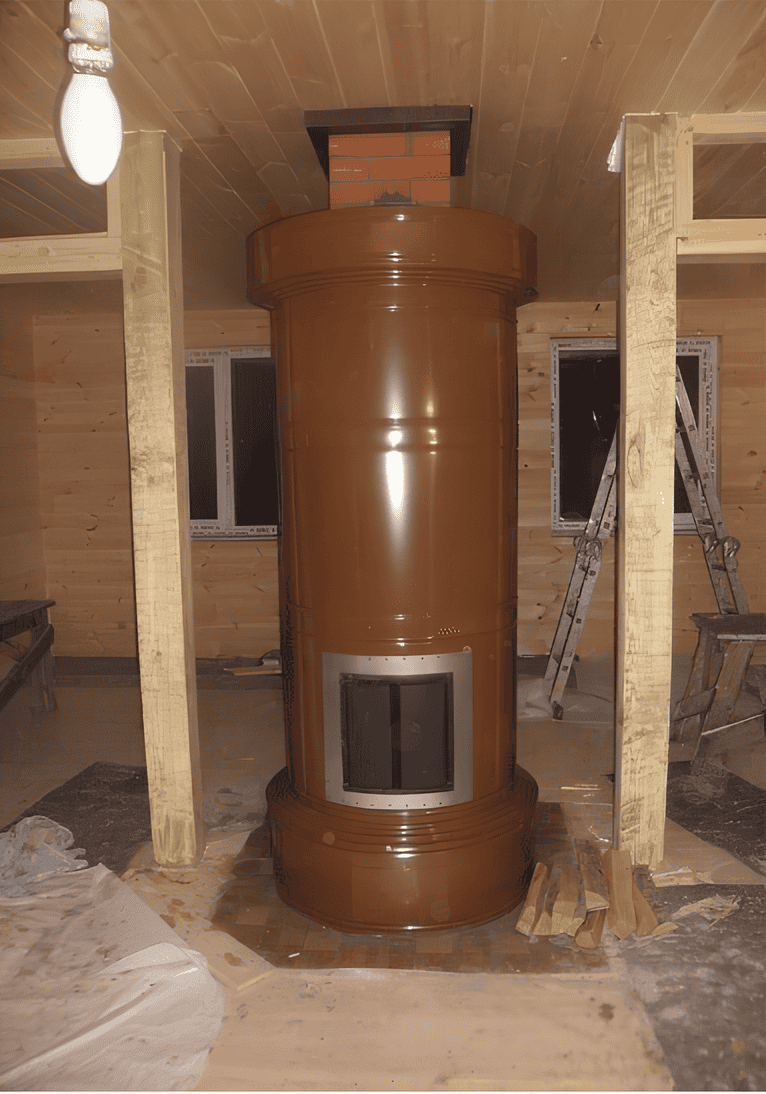

Typy potrubí pro kamna a krby

Komínové konstrukce nabízené moderními výrobci lze rozdělit do několika kategorií:

• Jízdní. Jsou tvořeny z cihel s důrazem na kamenné zdivo. Tloušťka zdiva by měla být alespoň polovina tvárnice.

• Domorodý. Oddělené umístění je podobné jako u kanalizačních stoupaček. K výrobě je použit azbestocementový materiál, standardní průměr je cca 20 cm.

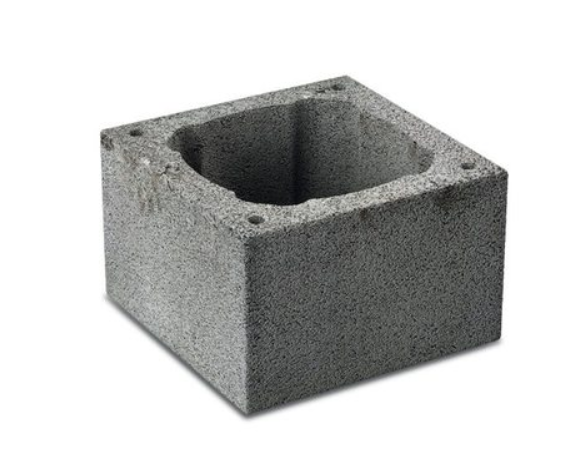

• Prefabrikovaný. Bloková konfigurace, pro jejíž konstrukci se používají prvky vyrobené ze žáruvzdorného betonu.

• Zeď. Montují se do trvalé příčky, která plní nosnou funkci, což umožňuje ušetřit další užitný prostor v místnosti.

Jaké nuance je třeba vzít v úvahu při plánování komína?

Při přípravě projektu byste se neměli spoléhat pouze na základní výpočty založené na standardních doporučeních a normách. Instalace potrubí nevyhnutelně ovlivňuje vnitřní uspořádání, což způsobuje určité potíže spojené jak s realizací hlavní části díla, tak s následnou údržbou. Při výběru vhodné výšky vnější části umístěné nad povrchem svahu je třeba vzít v úvahu následující faktory:

• Vlastnosti umístění sousedních prvků v interiéru.

• Typ instalovaného komína a počet sekcí, které bude komínový systém obsahovat.

• Poskytování přístupu pro revizní a opravárenské práce.

• Typ materiálů, ze kterých jsou vyrobeny stěnové příčky a krokve.

• Počet topných zařízení připojených k systému.

Závěr

Výška potrubí vzhledem k hřebenu střechy je důležitým aspektem, který určuje účinnost a bezpečnost kamen. Správný výběr materiálů a dodržování stavebních předpisů pomáhají vyhnout se běžným chybám a zajistit dlouhou životnost.
