Dovetail Gun Mount recenze

Zbraň Dovetail je první montážní lištou pro zaměřovací zařízení pro různé účely. Zařízení se vyznačuje technologickou jednoduchostí, snadnou instalací a absencí přísných výrobních norem. Navzdory vzhledu nových systémů Weaver a Picatinny na trhu zbraní neztrácí Dovetail svůj význam a je žádaný ne méně než moderní modely. Platforma se nachází především na domácích (civilních a vojenských) zbraních.

Co je rybina

Přijímače starých modelů zbraní byly určeny pouze ke střelbě, ale neměly být vybaveny optikou nebo jinými zařízeními. Problém spojení zaměřovače a zbraně byl vyřešen vyfrézováním malých vybrání na krabici. Pokud se podíváte na střih, držák je lichoběžník se symetrickými stranami, připomínající ocas vlaštovky, což dává designu jméno. Tento formát pro spojení dvou ploch je známý nejen ve zbrojním průmyslu a úspěšně konkuruje systémům, které se objevily mnohem později pro montáž pušek, karabin a kulometů.

Ve zbrojním průmyslu je to kovový pásek s drážkami po stranách pro uchycení zaměřovačů. Kolejnice byla poprvé vyvinuta pro odstřelovací pušku Dragunov, která byla vydána na základě AK v roce 1963. Poté se začala instalovat mířidla na další repliky útočné pušky Kalašnikov, což vyžadovalo vývoj spojovacích systémů. Tradičně na všech modelech zbraní sovětského a raného postsovětského období byla instalace Dovetail již provedena v továrnách.

Typy zapínání na rybinu

Rybina je umístěna na horní a boční straně přijímače:

• shora: možnost instalace zaměřovacích zařízení může být zabudována do továrního designu nebo na žádost vlastníka může být instalována vyměnitelná kopie. Často se používají adaptéry – adaptéry pro Weaver, což výrazně rozšiřuje použití unifikovaného bodykitu;

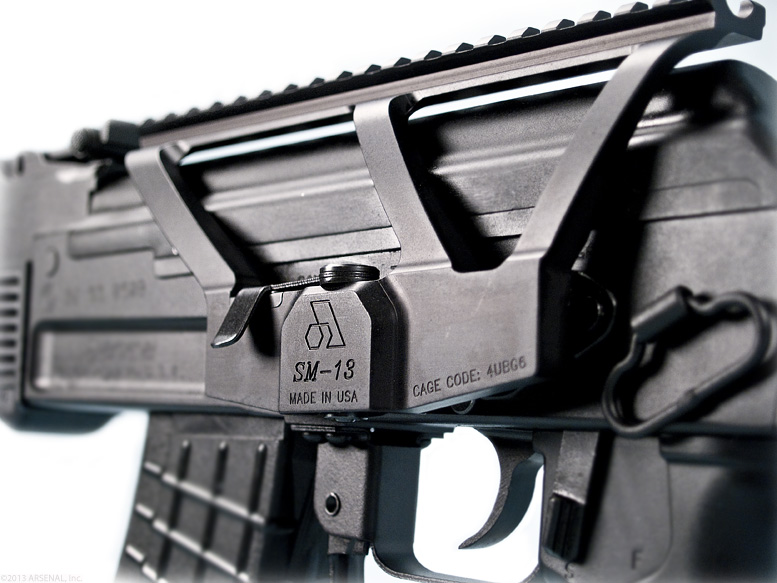

• na straně: když je konstrukčně nemožné použít horní možnost. Tento způsob upevnění je použitelný pro AK a jeho repliky, Tiger atd. Unikátní boční platforma je rychle odnímatelná, demontáž/instalace probíhá při zachování nulování. Držáky se na jezdce nasazují jedním pohybem, což je pohodlné a šetří čas. Při boční montáži nesmíme zapomenout na zarážky, které se u konkrétních modelů liší. Například: na Tigeru používají vzdálenou hranu, na Saiga by měl být omezovač na hraně nejblíže střelci.

Pro montáž mířidel je k dispozici velký výběr držáků a kroužků a také adaptérů (adaptérové ​​lišty). Proces instalace horní a boční plošiny se skládá ze stejných kroků a neobsahuje žádné zásadní rozdíly.

Rybina – velikost a tvar

Základní tvar

Rybinová prkna se liší tvarem základny:

• přímý: Plochá základna lichoběžníku je na sedadle. Takové spojení předpokládá 100% kontaktní plochu. Toto je nejoblíbenější varianta prkna;
• zaoblený: lichoběžník s půlkruhovou základnou, který je pokračováním přijímače. K vytvoření takové možnosti stačilo vyfrézovat dvě drážky po stranách krabice. Vyskytuje se mnohem méně často, protože kontaktní plocha je menší a stabilita spojení při zpětném rázu je snížena.

Většina kroužků a držáků pasuje na rovný lichoběžník. Zaoblená verze se nejčastěji instaluje na vzduchovky. Při výběru držáku nezapomeňte vzít v úvahu geometrii a rozměry plošiny, abyste zajistili správné usazení.

Montážní rozměry

Celkové rozměry rybinového proužku jsou různé, protože neexistují jednotné standardy:

• šířka horní část tyče: 11 mm a 9,5 mm, ale existují vzorky 5,6-19 mm;
• úhel k dispozici jsou i lichoběžníky pro klasickou základnu 60 stupňů, 45 a 55 stupňů.

Vzhledem k tomu, že zařízení není unifikované, často se nacházejí přistávací plošiny pro konkrétní řady zbraní. Při nákupu instalační sady nezapomeňte věnovat pozornost odpovídajícím velikostem příslušenství a šířce sedadla.

Způsob montáže

Podle způsobu upevnění „rybinového“ existují:

• monolitický: integrální součást zbraně, vyrobeno frézováním. Může to být souvislý fragment nebo sestávající ze dvou částí: před a za přijímačem. U podélné varianty je povolena instalace jakýchkoliv držáků se stejnou šířkou jako je tyč. Dělený profil vyžaduje kroužky nebo konzoly se stejnou šířkou a výškou mezi odtoky, které by neměly překážet letu objímek;
• snímatelný: když je na přijímač přišroubována destička příslušných rozměrů. Tato metoda není vhodná pro zbraně s tenkým rámem a vyžaduje odbornou instalaci s následným vynulováním.

Při nákupu pušky nebo karabiny byste měli věnovat pozornost přítomnosti popruhu v balení. V současné době existuje mnoho nabídek adaptérů pro monolitické systémy, takže prakticky neexistují žádná omezení pro výběr trvalých konstrukcí. Další úprava zbraně je vždy dostupná bez ztráty kvality střelby.

Důležitým rysem zapínání Dovetail je přítomnost zarážek. Aby se zaměřovač při silném zpětném rázu nevzdaloval, používají se různé formy omezovačů.

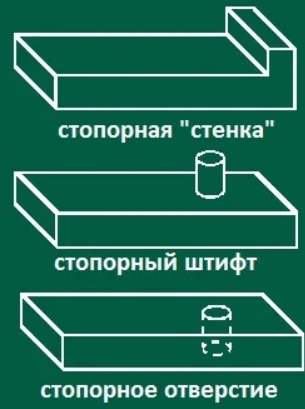

Konstrukce zátky

• zdi: nachází se na konci plošiny naproti střelci a je překážkou v pohybu nástavby při střelbě;
• kolík: používá se, když jsou na samotném držáku zářezy. Může být umístěn na různých místech a musí odpovídat konstrukci držáku;
• otvory: práce ve spojení s konzolovými dorazy. Otvory jsou vytvořeny na konkrétním místě na přistávací ploše, což omezuje výběr.

Kromě uvedených způsobů upevnění v praxi používají výměnu drážek, dokud zcela chybí. Když jsou držáky posunuty na konec frézovacích drážek, jsou bezpečně zajištěny. Podobná metoda je typická pro zaoblenou základnu prkna.

Výhody prkna Dovetail

1. Rychle připevněte a sejměte zaměřovač pomocí západky.
2. Ukládání polohy.
3. Přehledný design a jednoduchá výroba.
4. Pevný držák a spolehlivé upevnění.
5. Dobrý upevňovací bod pro držák.
6. Možnost použití standardního hledí bez demontáže optiky.

Nevýhody Dovetail prkna

1. Držák nebo příliv vyčnívající za rozměry zbraně (boční lišta).
2. Menší horizontální nerovnováha.
3. Zvýšená hmotnost mířidel díky držákům.
4. Nutnost sejmout hledí při čištění zbraně.
5. Nemožnost instalovat dvě zařízení v sérii.

Vlastnosti instalace rybinového pásu

Chcete-li nainstalovat rybinovou lištu na horní nebo boční stranu zbraně, budete muset provést řadu kroků. Navzdory své jednoduchosti a omezené funkčnosti lišta vyhovuje mnoha střelcům, je často součástí tovární výbavy zbraně. Pokud díl není ve standardní verzi, můžete jej vždy připevnit ke krabici a ujistěte se, že vnitřek zbraně nebude poškozen horními upevňovacími prvky. Pořadí úprav je stejné pro všechny formáty Dovetail. Před zahájením práce byste si měli připravit sadu kolejnice, kroužku a zaměřovače.

Přestože jsou všechna prkna spojena horním lichoběžníkem pro montáž konzol, vlastnosti (šířka a úhel) jsou prezentovány v široké škále. K instalaci karosářských sad vyrobených podle standardů Weaver a Picatinny často musíte použít adaptéry. V prodeji najdete adaptéry s požadovaným počtem drážek pro různé offsetové charakteristiky a šířku tyčí. Proto byste se neměli omezovat ve výběru modifikace Dovetail, vždy je k ní adaptér pro další ladění zbraně.

Kromě toho můžete zaměřovač zvednout do pohodlné výšky, pokud použijete přídavnou rybinovou adaptérovou tyč. Tím se vytvoří sedák a upraví se zarovnání zaměřovače vzhledem k ose výstřelu. Princip duální konfigurace a vytvoření takového systému rozkládá zátěž od rázové vlny a umožňuje instalaci těžší optiky.

Pořadí instalace prkna

• budete muset odmastit samotnou krabici a lištu;
• je nutné spojit oba povrchy a předtím je namazat lepidlem;
• po vytvrzení a vytvrzení lepidla se nainstaluje držák s mířidlem;
• Pomocí studené zaměřovací kazety se kontroluje shoda laserového bodu a zaměřovacího bodu nastaveného na nulu. Pokud jsou testy uspokojivé, pokračujte dalšími kroky. V opačném případě bude nutné operaci (slepenou – odhadnutou) opakovat;
• pás se opatrně srazí, zbývající lepidlo se odstraní acetonem a styčné plochy se očistí;
• montážní otvory se vyvrtají tenkým vrtákem a závit se vyřeže vrtákem o větším průměru;
• Plochy se napustí lepidlem a pás se přišroubuje.

Pokud po navrtání konzola zapadne na místo s mírným zakřivením, lze polohu korigovat pomocí distančních podložek v kroužcích. Aby nedošlo k znehodnocení krabice a vytvoření sedáku, doporučujeme kontaktovat puškařskou dílnu Custom Guns, která má potřebné vybavení pro instalaci bodykitu a následné nulování.

Jaký držák vybrat

Pro instalaci optiky a dalšího vybavení se používají speciální upevnění, včetně držáků různých provedení. Bez ohledu na geometrii a technické parametry musí montážní konzola zajišťovat pevné spojení mezi zbraní a body kitem. Nevyváženost a uvolnění konstrukce negativně ovlivňují výsledky a bezpečnost střelby, proto je důležitý nejen výběr mířidel, ale také kvalita spojení.

CGNL nabízí naše vlastní v praxi testované držáky dalekohledů. Vybírat můžete z pevných a rychloupínacích držáků z eloxované hliníkové slitiny. Při správné instalaci nedochází k žádné vůli, není potřeba neustálé utahování a žádné prodlevy při odstraňování/instalaci spojovacího prvku. Na základě současných norem doporučujeme po každých 50 výstřelech zkontrolovat dotažení montážních šroubů.

Náš katalog představuje vzorky, které prošly certifikací a v praxi ukázaly nejlepší výsledky ve svém segmentu. Naši specialisté vám pomohou se správným výběrem a vysvětlí výhody a vlastnosti každého produktu. Spojovací materiál má průvodní doklady a záruku výrobce.

Hlavním požadavkem montované dřevěné konstrukce je spolehlivost a životnost. Také spoje by měly vypadat esteticky. Rybina jako spojení je vynikající volbou.

Tento typ spoje má na jednom prvku hroty a na druhém řezané zuby. Obě části jsou vybaveny lichoběžníkovou konfigurací, podobnou ocasu vlaštovky. V této souvislosti je zajištěna silná fixace.

Aplikace rybinového spoje

Tato možnost se používá k získání spolehlivé adheze dílů. Rozsah jeho použití bude uveden níže.

Strojírenství

Slouží jako spojení částí kompresorového zařízení. Nachází se v zařízeních určených pro řezání kovových povrchů, je také vybaven optickými nástroji.

Budova

Dřevo se spojuje při stavbě dřevěné konstrukce. Používá se v truhlářství k vytváření okenních otvorů, dveřních výplní, oblouků, příček a výklenků.

Výroba nábytku

Tento typ řezačky fixuje rámy, dveře a zásuvky. Pro zvýšení úrovně pevnosti se lepení provádí jako dodatečné spojení.

Při provádění montážních prací na dřevěné konstrukci ve formě krabice je možné použít i rybinu.

Typy rybinového spoje

V dnešní době existuje mnoho různých typů spojovacích prostředků. Chcete-li určit typ, musíte se na produkt podívat shora.

Ve vzhledu

• Hrubý. To vytváří dobré spojení. Lze použít na stavbu domu z tyčí nebo klád. Správná instalace zámku vytváří silnou fixaci, ale spojovací bod bude viditelný. Hroty mají nosné prvky, vydrží vysoké zatížení. Charakteristickým znakem je absence vyčnívajících konců. Volba by měla být provedena na bloku o šířce nejvýše 25 cm.
• Skrytý. Tělo zakrývá zuby, což je tajný převlek. Hroty jdou zcela do bloku. Je možné jej použít při stavbě dřeva, zlepšení tepelné izolace, vizuální přitažlivosti, díky absenci viditelných spár.
• Přes. Je považován za jednoduchý způsob připojení; drážka by měla být po celé šířce tyče, fixace by měla být vodorovná. Lze použít pro stropní krytiny nebo příčky.
• Jednostranný. Dochází k částečné eliminaci trnu, druhá strana se nedotýká.

Podle rozměrů drážky, zubů

Rozlišují se následující stupnice:

• 1 až 5. Doporučeno pro měkké dřevo, tvoří spolehlivé spojení, včetně velkých dílů.
• 1 až 8. Používá se pro tvrdé dřevo. S touto možností jsou spoje atraktivní.

Rybina může být vytvořena dostatečně pevně, pokud jsou předem provedeny všechny potřebné přípravné práce.

Zručnost v instalatérství neuškodí, aby výsledkem byl silný, krásný produkt.

Co je nutné

K vytvoření rohového spoje budete potřebovat: desku, blok, speciální lepidlo a lepicí roztok.

Pro spojení vnějších rohů budovy se doporučuje zakoupit kompozici, která umožňuje těsnění. Bude použit pro dodatečné zpracování.

K výrobě čepů a drážek potřebujete:

• Položka pro měření úhlového tvaru,
• řezací mechanismus,
• Dláto,
• pracovní stůl,
• viděl,
• Navrženo pro požadovaný typ fixace,
• Kladivo,
• Bruska.

Pokud chcete použít připojení pro prvky velkých rozměrů, například pro stavbu budov, doporučuje se provést výpočty, vybrat vhodné typy, určit počet čepů, úhly sklonu atd.

Pokyny krok za krokem pro vytvoření rybinového spoje

Nejprve je třeba předem označit desky tužkou.

• Hroty jsou označeny pomocí trojúhelníkového zařízení. Oblasti, které budou eliminovány pilou, by měly být označeny vícebarevnou paletou.
• Opatrné vyřezávání hřbetů.
• Likvidace odpadu. Možná použijte skládačku nebo dláto.
• Je nutné označit rybinu. Díly s čepy se umístí na předem připravený dřevěný blok tak, aby se konec shodoval s linií ramen. Poté dojde k označení.
• Řezání Odpad je odstraněn, povolenky jsou ořezány a vyčištěny.
• Spojování dílů pro kontrolu těsnosti osazených prvků. V případě potřeby se přebytečné části odstraní pomocí dláta.
• Lepení spojů, upínání. Dřevěná prkna se pokládají předem, aby se zatížení rovnoměrně rozložilo.

Pro pohodlnější tvorbu slouží ruční frézovací pohon. Zvýší se úroveň kvality a bude vynaloženo minimální množství času.

Výhody

Snižuje se množství odpadu při zpracování dřeva.

• Vnitřní prostor místnosti je výrazně rozšířen.
• Vytvářejí se rovnoměrné úhly, což umožňuje pokrýt stěny dřevěnými panely nebo sádrokartonovými deskami.
• Zajištění spolehlivého upevnění;
• Není třeba používat hardwarové produkty;
• Provádění nízkých nákladů na stavební práce.

Rybina dokonale chrání před vlhkostí, v tomto ohledu vynikají některé další výhody:

• Struktura stromu je zachována.
• Nedochází k přirozené deformaci surovin.
• Je možné regulovat výkon připojení.
• Vytvoření vysoké úrovně síly.

Omezení

Je jich jen několik:

• Uzavřené rohy mají negativní vliv na změny teplot, což ukazuje na riziko vzniku plísní. To lze napravit položením hydroizolačního materiálu nebo jeho ošetřením speciální směsí.
• Výroba vyžaduje alespoň základní dovednosti, proto rekruti nemohou dělat vlastní ruční práce.

Je to nejúčinnější způsob, jak opravit strom. I při absenci adhezivního roztoku bude zajištěno silné přilnutí hrotů a zubů. Také přítomnost nějaké dekorace.

Vzhledem k přítomnosti takových výhod se tato technologie používá ve většině případů, a to jak ve stavebnictví, tak ve strojírenství. Lze použít v užitém umění.
