Vysoká úroveň pohodlí moderního člověka zahrnuje použití velkého množství elektrických spotřebičů. V důsledku toho není instalace zásuvek v koupelně rozmarem, ale důležitou nutností. Výběr a instalace napájecích bodů probíhá v souladu s požadavky regulačních dokumentů a pravidel uspořádání vnitrobytové nebo vnitrodomové elektrické sítě.

Proč potřebujete zásuvku v koupelně?

Ve starších domech jsou zásuvky v koupelnách extrémně vzácné. Důvodem je kompaktní velikost místnosti, základní nedostatek volného prostoru na stěnách a slabá obecná elektrická síť bytu. Kromě toho se až donedávna věřilo, že elektrické vývody nelze instalovat do koupelen a toalet, takže byly vyvedeny ven a namontovány poblíž dveří do koupelny. V moderním bydlení je situace odlišná: koupelny kombinované s toaletou a samostatné koupelny mají velkou plochu, která vám umožňuje volně umístit pračku, ohřívač vody, sušičku, přídavný elektrický ohřívač-věšák na ručníky a systém „teplé podlahy“ ve vnitřním prostoru. Každodenní používání fénu, elektrického holicího strojku, kulmy na vlasy atd. zůstává relevantní.

Chcete-li přesně zjistit, kolik zásuvek je potřeba pro koupelnu, musíte sestavit seznam všech zařízení a mezi nimi vybrat ta, která jsou neustále připojena k síti. Předpokládejme, že ve velké koupelně je často instalována pračka. Obvykle je pro něj přidělen samostatný elektrický bod nebo je kabelové připojení instalováno přímo pomocí svorkovnice. Podle pravidel musí být elektrický bod umístěn vlevo, vpravo nebo nad zařízením, je zakázáno jej instalovat za objemovou jednotku. Musí být zajištěn snadný přístup, aby bylo možné v případě poruchy výrobku jej rychle a snadno vyměnit nebo opravit.

Požadavky na instalaci napájecích bodů

Nové úpravy elektrických zařízení jsou určeny pro použití v místnostech s vysokou vlhkostí. Ale jak na ně, tak na zásuvky jsou kladeny zvýšené požadavky. Právní informace můžete objasnit v regulačních dokumentech, například v GOST R 50571.11 (1996) a PUE (7.1). Které oblasti jsou vhodné pro instalaci Jak víte, kombinace vody a elektřiny v každodenním životě je pro člověka velmi nebezpečná? Proto je koupelna, kde je takový kontakt možný, obvykle rozdělena na zóny. Jsou celkem čtyři – od 0 do 3.

Podle pravidel mohou být elektrická zařízení umístěna v kterékoli ze zón (kromě 0), ale musí splňovat normy napětí, stupeň ochrany a také být připojena k RCD v elektrickém panelu bytu. Podívejme se na možnosti jednotlivých zón

zóna-0 (vana nebo sprcha) nejnebezpečnější pro používání elektrických spotřebičů

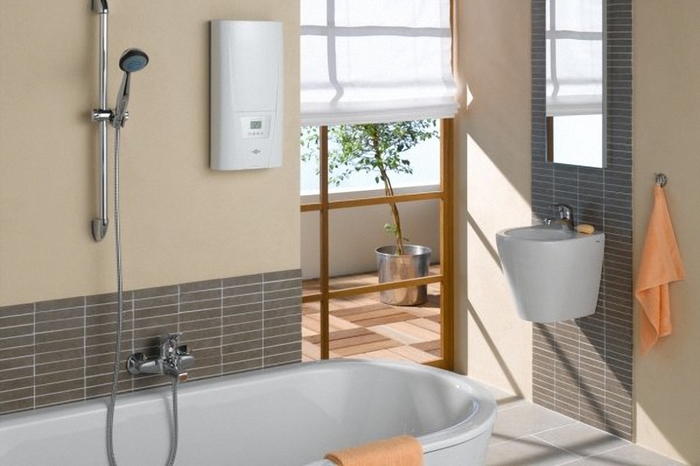

zóna -1 (stěny přiléhající k vaně) není vhodná pro instalaci zásuvek ani nejvyšší třídy ochrany, ale je povolena instalace průtokových zásobníkových ohřívačů vody IPX5-IPX6

zóna -2 (prostor kolem vany ve vzdálenosti do 0,6 m) také není vhodná pro zásuvky, ale ohřívače vody IPX5 jsou možné

zóna-3 (oblast 0,6 m od vany) je jediná zóna pro instalaci zásuvek, rozvodných skříní vypínačů, krytí IPX4-5, připojení přes automat nebo RCD

Pokud jsou v koupelně instalovány příčky nebo jsou vytvořeny výklenky, aby se zabránilo pravidelnému stříkání vody na pouzdro elektrických bodů, jsou požadavky na instalaci uvolněnější. Vystačíte si například s ochranným krytem

V jaké výšce by měla být zásuvka instalována?

Výškové normy, ve kterých by měly být zásuvky instalovány v koupelně nebo koupelně, se za půl století nezměnily: 0,9-1 m od povrchu podlahy. Neexistují však žádná přísná pravidla, takže při instalaci se často řídí snadností použití. Například elektrická přípojka pro pračku je obvykle umístěna pod jejím horním krytem, ​​na straně těla

V moderní referenční dokumentaci se lze setkat s výškovými normami, které se radikálně liší od dříve uznávaných norem. Při plánování bytů ve výškových budovách zvolte výšku 40-45 cm od úrovně betonové desky, to znamená s přihlédnutím k následné povrchové úpravě – 30-35 cm nad dokončovací podlahovou krytinou

Vraťme se k požadavkům PUE. Ukazuje se, že je tam uvedena pouze maximální vzdálenost vývodu od podlahové krytiny – 1 m. Minimum není uvedeno, což znamená, že může být namontován i do soklu. Navíc, pokud jsou v rodině děti, doporučuje se používat speciální technická zařízení – s ochrannými závěsy. Do koupelny se však absolutně nehodí poloha ve vzdálenosti 0,3 m od podlahy a zejména v soklu. V místech, kde procházejí komunikace, kterými cirkuluje voda, nesmí být zásuvky umístěny dole, protože vždy hrozí zatopení místnosti. Měli byste také dodržovat pravidla společná pro všechny místnosti: vzdálenost od otvorů dveří a oken je nejméně 10 cm; vzdálenost od stropu – minimálně 15 cm; při montáži bloku „zásuvka/vypínač“ je výška od podlahy 90 cm Lze usuzovat, že optimální umístění zásuvky je ve vzdálenosti 0,5 m až 0,9 m nad úrovní hotové podlahy. Pokud potřebujete vyměnit starou zásuvku, je lepší ji jednoduše demontovat a nainstalovat novou bez změny umístění.

Pravidla pro pokládku elektrických kabelů

V nových domech se při výměně zásuvek obvykle nedotýkáte kabelu, protože plně vyhovuje bezpečnostním normám a je schopen odolat zatížení. Pokud je dům starý, pak při rekonstrukcích v koupelně, před instalací zásuvek, je lepší vyměnit dráty

nahraďte hliník mědí 1.5 mmXNUMX nebo více

Pro instalaci domácích spotřebičů – pračky, ohřívače – se doporučuje instalovat výkonné elektrické vedení a v některých případech vyhrazené elektrické vedení se samostatným RCD. Pro distribuci vodičů podél vedení budete určitě potřebovat montážní krabice. Pokud jsou v koupelně instalovány 2 bloky zásuvek, budou také vyžadovány 2 rozvodné skříně

Schéma nejracionálnějšího zapojení. Pokud místo spojovacích krabic použijete řetězec paralelních připojení, jakákoliv porucha v systému okamžitě deaktivuje všechny připojené linky

Montážní krabice jsou umístěny pod stropem ve vzdálenosti regulované pravidly a z nich jsou vodiče spuštěny svisle dolů na místo, kde je instalována zásuvka. Faktem je, že umístění kabelu není vidět za opláštěním, takže jeho diagonální umístění je přísně zakázáno. Jakýkoli vodič umístěný mimo spojovací skříňku/kanál výstupního bloku může způsobit nehodu. V těsné blízkosti, tedy přímo, lze vodiče umístit buď pod podlahovou krytinu, nebo nad zavěšené konstrukce – zavěšené nebo sádrokartonové podhledy. Ale v tomto případě je vhodné umístit vodiče do ochranných objímek (nekovových). To platí pro všechny typy produktů: VVGng, VVG a dokonce i NYM

Pár slov o typu elektroinstalace. U koupelen se za nejbezpečnější považuje vnitřní, umístěný v drážkách pod obkladem. Exteriér se také používá, ale velmi zřídka, jak je to typické pro dřevěné domy. Dráty můžete zakrýt plastovými krabicemi z nehořlavého materiálu.

Jak vybrat zásuvku do koupelny

Některá zařízení do koupelen, kuchyní a kombinovaných koupelen nelze odlišit od běžných – vzhledově vypadají úplně stejně. Ostatní mají mírně upravený design. Hlavní rozdíl však spočívá v ochraně, kterou lze určit pomocí označení – písmene IP a dvou čísel. Pro koupelnu jsou relevantní obě digitální hodnoty. První označuje stupeň ochrany před pevnými částicemi a prachem, druhý – před vlhkostí. Odborníci doporučují přístroje označené alespoň 4 pro oba parametry, ale 5 nebo 6 je lepší.

Tabulka, pomocí které si vyberete zásuvku podle příslušných parametrů. Příkladem dobré volby jsou zařízení s označením IP55 nebo IP65

Tělo zásuvky, která je označena číslicemi 6-8, je utěsněna a chráněna i před přímým proudem vody, nicméně mnoho zařízení je navíc vybaveno kryty. Vestavěná pružina zabraňuje náhodnému otevření. Chcete-li zásuvku použít, musíte opatrně, s určitým úsilím, zvednout kryt nahoru, aby se kontakty zástrčky mohly volně zasunout do otvorů

Profesionální elektrikáři doporučují nešetřit na nákupu výrobků známých značek, které vydrží roky bez opravy.

Pokyny k instalaci krok za krokem

Proces instalace nové zásuvky nebo výměna staré netrvá dlouho, ale vysoce kvalitní instalaci může rychle provést pouze odborník, který procvičil své dovednosti. Pokud to děláte poprvé, musí být každá fáze promyšlena předem a všechny akce musí být opatrné a klidné. Uvádíme příklad instalace vnitřní zásuvky, protože je považována za nejsložitější a časově nejnáročnější. Krok 1 – příprava nástrojů a materiálů Počet nástrojů přímo závisí na tom, jak velká bude práce. Pokud je proces výměny zásuvky součástí velké nebo kosmetické opravy, musíte připravit „těžké dělostřelectvo“ – příklepovou vrtačku pro vytváření drážek, vrták s bity. K jednoduché výměně zařízení potřebujete pouze šroubovák, kleště, nůžky na drát a elektrickou pásku.

Kromě uvedených pomůcek si musíte připravit pracovní oděv, zateplené bavlněné rukavice pro práci s elektroinstalací a ochrannou masku nebo brýle, pokud potřebujete klepat na stěny.

Krok 2 – vjezdové stěny pro elektroinstalaci

Vytváření drážek ve zdi z cihel, betonu nebo pórobetonu je nejobtížnější a nejšpinavější fází při instalaci zásuvky nebo vypínače. Připravte se na to, že budete muset pracovat ve ztížených podmínkách – po prvních úderech příklepové vrtačky bude ve vzduchu viset hustý oblak prachu. Aby se tomu zabránilo, stavitelé připojují vysavač k honičce stěn, ale domácí řemeslníci se bez něj raději obejdou. Zvažme, jaký nástroj lze použít k vytvoření drážek ve stěnách a také v cementovém potěru na podlaze, pokud část kabeláže projde pod podlahovou krytinou.

Vrták je také užitečný na konci drážky, pro vytvoření kulatého otvoru pro nástrčkovou krabici. K tomu místo vrtáku nasaďte válcovou korunku požadovaného průměru. Po „špinavé“ práci je nutné provést úklid – vynést stavební odpad, umýt místnost. Prach může překážet instalaci zásuvky.

Krok 3 – instalace zásuvkové krabice

Je lepší instalovat zásuvkovou krabici, když je stěna omítnutá, ale dlaždice ještě nejsou nalepeny. Při výměně zásuvky je proces o něco jednodušší, protože nemusíte nic klepat ani děrovat. Stačí demontovat staré pouzdro, odšroubovat upevňovací šrouby a vyjmout zásuvkovou skříň, kterou je také lepší vyměnit

zásuvková skříň na místě

odstraňte přebytečný roztok

Teprve po 24 hodinách bude možné provádět další práce, protože roztok by měl zatuhnout a pevně upevnit zásuvkovou skříň.

Krok 4 – instalace a připojení zásuvky Hlavní fází připojení je práce s vodiči, takže před zahájením práce musíte definitivně odpojit elektrické vedení vypnutím jističe na elektrickém panelu bytu. Poté byste měli odstranit izolaci z vodičů a připravit je pro připojení. K tomu můžete použít nůžky na drát, boční nůžky nebo kleště.

Při připojování nezapomeňte vzít v úvahu barevné označení. S jeho pomocí je mnohem snazší určit účel každého drátu: bílá barva izolace – fáze; modrá, modrá – nula; žlutozelená nebo zelená – uzemnění. Vodiče zašroubujeme do svorkovnic a opatrně je položíme do krabice, snažíme se je neskřípnout nebo ohnout. Poté vložte kryt a utáhněte montážní šrouby. Nakonec nasadíme ozdobný proužek. Po instalaci musíme provést testování – do vedení přivedeme proud a pomocí indikačního šroubováku nebo multimetru zkontrolujeme napětí v síti. Pokud je vše v pořádku, dokončíme zakrytí stěny nebo uklidíme prostor v blízkosti elektrického bodu. Proces instalace nástěnné zásuvky je mnohem jednodušší. Obvykle se instaluje s vnější elektroinstalací, to znamená, že není třeba okopávat stěny a instalovat vnitřní zásuvkovou krabici. Před instalací se pouzdro rozebere stejným způsobem a připojí se vodiče.

Užitečné tipy pro elektroinstalaci v koupelně

Před instalací velkého a výkonného zařízení musíte přemýšlet o tom, zda je pro připojení nutná zásuvka. Předpokládejme, že pro provoz kotle o výkonu 3,5-5,5 kW, pracujícího v konstantním režimu, je lepší použít nikoli běžnou zásuvku, ale přímé připojení se samostatným automatickým jističem

Pokud má koupelna umyvadlo s deskou, můžete zvážit zajímavé a pohodlné řešení se skrytým modulem. Zásuvkový blok je schován ve stolku a vysune se pouze prvek, kterým lze snadno dosáhnout. Hlavní výhodou výsuvného modulu je 100% ochrana před vodou, ale podléhá včasné kamufláži. Linka vedoucí do koupelny musí být vybavena proudovým chráničem a každé výkonné zařízení musí být vybaveno samostatným jističem. Pokud se tedy jedno zařízení porouchá, zbývající linky budou fungovat jako obvykle
