Jak připojit invertor k domu

V moderním světě hraje nepřerušitelné napájení zásadní roli jak v každodenním životě, tak v průmyslu. Jedním z klíčových prvků spolehlivého napájecího systému je správné připojení automatického přepínače (ATS) ke střídači. V tomto článku se budeme podrobně zabývat všemi aspekty tohoto procesu, abychom vám pomohli zajistit hladký provoz vašeho elektrického systému.

Co je AVR a invertor?

Než se ponoříme do detailů připojení, pojďme rychle definovat klíčové komponenty:

• ABP (automatický přepínač přenosu) je zařízení, které při výpadku hlavního automaticky přepne zátěž na záložní zdroj.
• Měnič — je zařízení, které přeměňuje stejnosměrný proud na střídavý proud, což umožňuje využití alternativních zdrojů energie, jako jsou solární panely nebo baterie.

Příprava na připojení ATS

Před zahájením práce je nutné pečlivě připravit:

1. Výběr součástí: Ujistěte se, že váš ATS a měnič jsou kompatibilní z hlediska výkonu a specifikací. Společnost SumyElectric nabízí širokou škálu kvalitního vybavení a může vám pomoci se správným výběrem.
2. Nástroje: Připravte si potřebnou sadu nářadí, včetně šroubováků, multimetru, vodičů a svorek.
3. zabezpečení: Přijměte veškerá preventivní opatření. Práce s elektřinou vyžaduje zvláštní péči.

Pokyny krok za krokem pro připojení ATS

1. Vypněte napájení

Prvním krokem je úplné odpojení systému od napájení. Odpojte všechny zdroje napájení, včetně hlavní sítě a alternativních zdrojů.

2. Instalace ATS

Nainstalujte ATS na vhodné místo, které zajistí dostatečné větrání a přístup pro údržbu. Zařízení bezpečně zajistěte pomocí vhodných upevňovacích prvků.

3. Připojení vstupních linek k ATS

• Připojte hlavní vstup k odpovídajícím svorkám ATS.
• Připojte záložní vstup (ze střídače) ke svorkám určeným pro tento účel.

4. Připojení střídače

• Připojte výstup invertoru k záložnímu vstupu napájení na ATS.
• Ujistěte se, že polarita připojení je správná.

5. Připojení zátěže

Připojte výstupní svorky ATS k rozvodné desce nebo přímo k zátěži.

6. Nastavení parametrů

Nastavte parametry ATS a měniče podle svých požadavků. To může zahrnovat:

• Spínací čas
• Prahové hodnoty napětí
• Priorita napájení

7. Kontrola a zkoušení

Po dokončení připojení je nutné provést důkladný test systému:

• Zapněte hlavní napájení a zkontrolujte, zda systém funguje normálně.
• Simulujte výpadek hlavního napájení a ujistěte se, že se ATS správně přepne na střídač.
• Po obnovení hlavního napájení zkontrolujte opakovaný přenos.

Optimalizace provozu systému

Pro zajištění maximální účinnosti a spolehlivosti vašeho systému doporučujeme následující kroky:

1. Pravidelná údržba: Provádějte pravidelné kontroly a údržbu zařízení. SumyElectric nabízí služby údržby, které pomohou prodloužit životnost vašeho systému.
2. Sledování: Zvažte instalaci monitorovacího systému pro sledování provozních parametrů ATS a střídače v reálném čase.
3. Aktualizace softwaru: Sledujte aktualizace firmwaru vašeho zařízení a nainstalujte je včas.

Typické chyby a jak jim předcházet

Při připojování ATS k měniči je důležité se vyvarovat následujících běžných chyb:

1. Nesprávný výběr výkonu: Ujistěte se, že kapacita ATS a měniče odpovídá vašim potřebám.
2. Špatné spojení: Použijte kvalitní vodiče a pevně utáhněte všechny spoje.
3. Ignorování požadavků na ventilaci: Zajistěte dostatečné chlazení pro ATS a střídač.
4. Zanedbání přepěťové ochrany: Nainstalujte potřebná zařízení na ochranu proti přepětí.

Výhody správného připojení

Správné připojení ATS k měniči poskytuje řadu významných výhod:

1. Nepřerušitelné napájení: Váš systém bude fungovat stabilně i po odpojení hlavního napájení.
2. Ochrana zařízení: Správné nastavení chrání vaše zařízení před přepětím a dalšími negativními faktory.
3. Energetická účinnost: Optimální provoz systému pomáhá snižovat spotřebu energie.
4. Prodloužená životnost: Správný provoz prodlužuje životnost všech součástí systému.

Závěr

Správné připojení ATS k měniči je klíčovým prvkem spolehlivého a účinného napájecího systému. Dodržováním našich doporučení a vyhledáním odborné pomoci specialistů SumyElectric můžete zajistit bezproblémový provoz vašeho elektrického systému za jakýchkoli podmínek.

Pamatujte, že investice do kvalitního vybavení a odborné instalace se vyplatí ve spolehlivosti a životnosti vašeho elektrického systému. Nešetřete na bezpečnosti a kvalitě – svěřte tento důležitý úkol profesionálům.

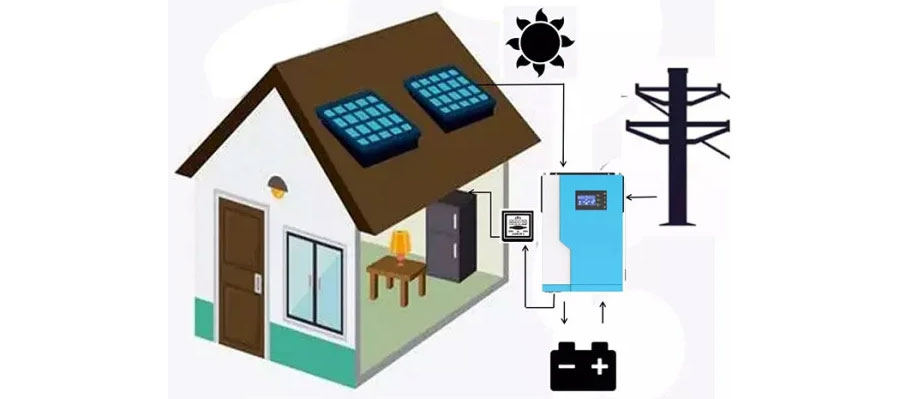

V moderním světě, kde se energetická účinnost a autonomie stávají stále důležitějšími, je instalace střídače v domě nebo bytě obzvláště aktuální, zejména ve válečných podmínkách, kdy se výpadky proudu stávají nepředvídatelnými. Tento proces se může zdát komplikovaný, ale se správným přístupem a znalostmi jej lze provést efektivně a bezpečně.

Střídač je poměrně složité zařízení, které umožňuje přeměnit stejnosměrný proud (DC) na střídavý proud (AC) s nastavitelným napětím a frekvencí, který bude dodávat elektřinu do každé domácnosti nebo kanceláře, pokud byly baterie nabity během doby dostupnosti obecné sítě. I v době míru je to nutné v těch domech, kde je napájení přerušované nebo velmi špatné kvality. V případě periodických výpadků proudu nebo výpadků v dodávce elektřiny do soukromého domu je nutné nouzové napájení. Mnoho majitelů domů často přemýšlí, jak vybavit střídač a připojit jej k domácí síti? Zkusme na to přijít.

Výběr správného měniče

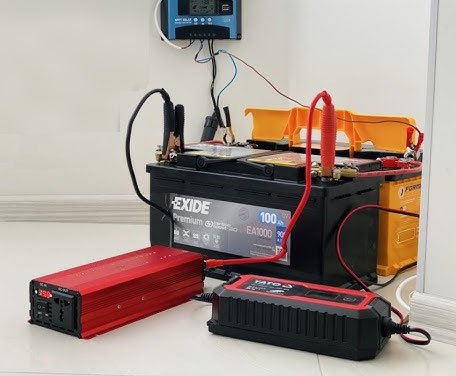

Pro napájení bytu v případě výpadku proudu se jako nejreálnější řešení doporučuje možnost použití autobaterie. Vypadá to jednoduše. Vezmeme baterii plus měnič do auta, který vyžaduje samostatnou nabíječku pro baterii a systém je připraven. Existují však nuance, pokud jej chcete připojit k domácí síti v případě výpadku proudu.

Za prvé, budete muset sami sledovat nabití baterie, abyste ji nevybili na nulu, aby se přestala nabíjet.

Za druhé, budete muset sledovat zahrnutí obecné sítě, abyste mohli vše přepnout do sítě a nabít baterii.

Za třetí, budete muset sledovat nabití baterie, aby nedošlo k přebití, přehřátí nebo výbuchu. Při použití drahých nabíječek to však nebudete muset dělat, pokud parametry baterie přesně odpovídají parametrům nabíječky.

Za čtvrté, v případě dalšího vypnutí, ke kterému dojde před úplným nabitím baterie, budete možná muset znovu připojit spotřebiče k baterii ve tmě.

Samozřejmě můžete sestavit obvod s přepínači pro zjednodušení spínací procedury, jedním pohybem páky zapnout síť a nabít baterii nebo z ní napájet zátěž, ale je tu ještě pátý – měniče automobilů nemají dostatek energie na napájení alespoň základních spotřebičů, které potřebujeme pro normální existenci, protože jsou omezeny na jednu 12V baterii, která v nejlepším případě bude mít dlouhé nabití asi 200 Ah.

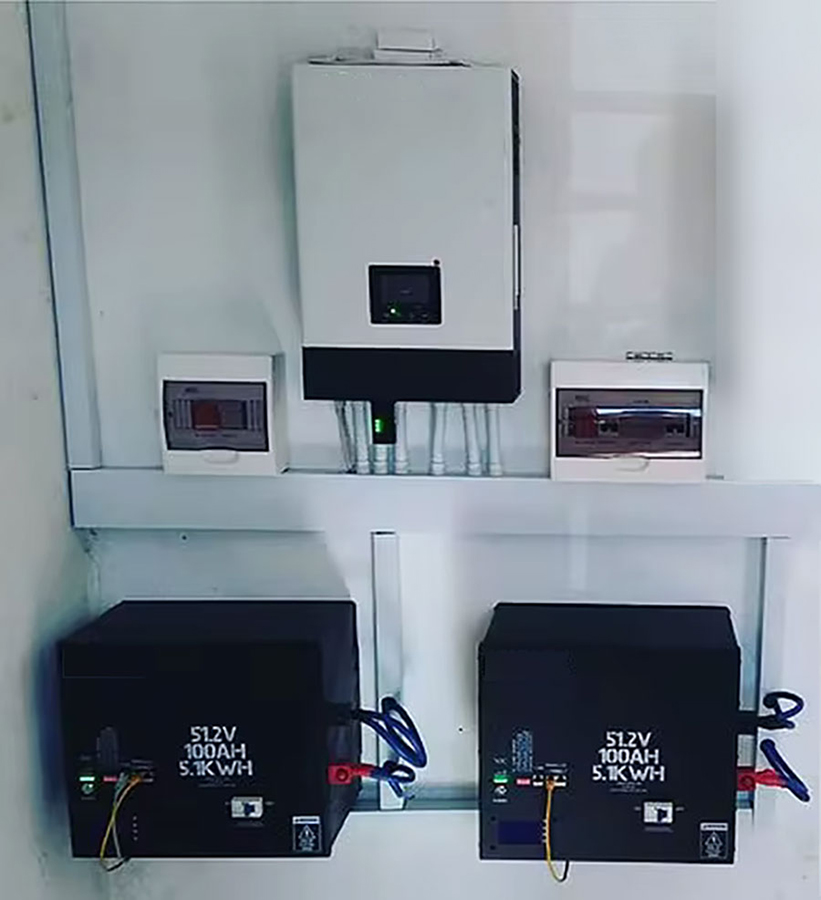

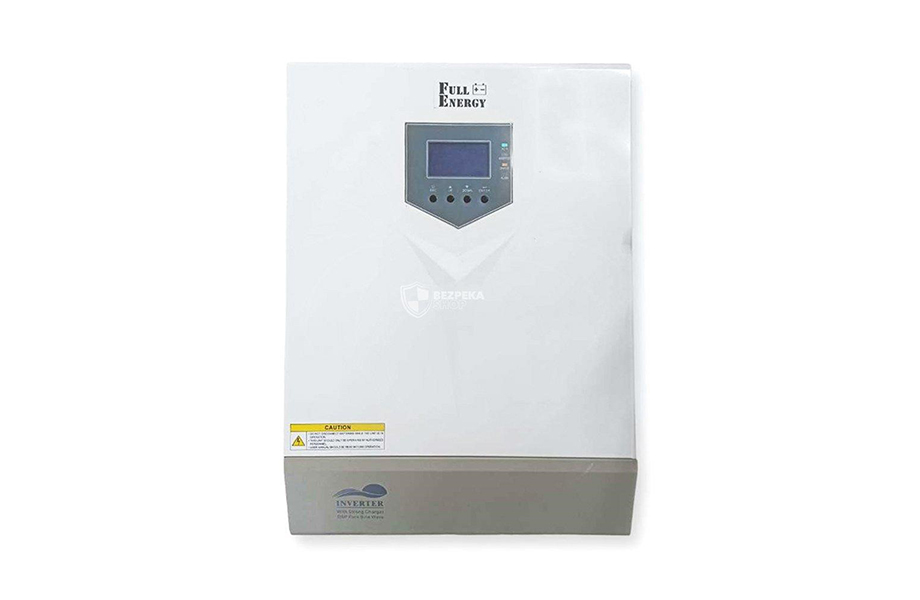

Nejlepší možností je instalovat nikoli jednoduchý střídač, ale síťovou nepřerušitelnou napájecí stanici, která v případě výpadku externí sítě automaticky a téměř okamžitě přepne na bateriové napájení a připojí byt na bateriový provoz. A když se napětí vrátí do sítě, automaticky a okamžitě vše přepne zpět a automaticky monitoruje úroveň a nezávisle nabije baterii. To ale vyžaduje finanční investice a po úpravě elektrických přístrojových desek již umožňuje běžnou integraci do napájecího systému.

Výběr střídače zcela závisí na požadovaném výkonu zátěže a také na přání k němu připojit solární panely. To zase určuje typ a množství baterií – nejdražší část systému. O tom jsme se již zmiňovali v předchozích článcích, takže výběr a nákup přeskočíme.

Příprava na instalaci

Před zahájením instalace je nutné provést pečlivou přípravu:

1. Elektrická zátěž: Vypočítejte celkový výkon všech zařízení, která plánujete připojit ke střídači.
2. Výběr místa instalace: Střídač by měl být umístěn na suchém, dobře větraném místě, chráněném před přímým slunečním zářením.
3. Příprava nářadí: Ujistěte se, že máte všechny potřebné nástroje, včetně šroubováků, multimetru a elektrické pásky.

Jak spočítat zátěž jsme také mnohokrát popsali v dřívějších článcích, tento postup si určitě prostudujte, neboť ten nakonec určí potřebný počet baterií. Myslím, že také přijdete na to, jak nástroj používat. Ale místo instalace je třeba prozkoumat podrobněji.

Na co si dát pozor při výběru místa pro instalaci střídače?

Umístění instalace střídače je poměrně důležitou otázkou, kterou je třeba vyřešit již ve fázi návrhu. Umístění střídače totiž přímo ovlivňuje snadnost použití instalace a také její životnost a maximální výkon solárních panelů, pokud se pro jejich použití rozhodne.

Na co si tedy dát pozor při výběru místa pro instalaci střídače?

Za prvé, zda je v optimální vzdálenosti od panelů a rozvodné krabice. Maximální délka kabelů, které by měly oddělovat střídač od panelů, je cca 10 m. Pokud jsou propojovací vodiče delší, je třeba při instalaci použít doplňkovou ochranu a zajistit umístění DC boxu. Vodiče přenášející střídavý proud také nesmí překročit délku 10 metrů. V opačném případě musí být instalována přídavná přepěťová ochrana.

Optimální teplota – střídač nesmí být vystaven nadměrnému teplu. Přestože teoreticky většina výrobců dokáže zajistit efektivní a bezpečný provoz zařízení i při teplotách do 60 stupňů Celsia, v praxi se 40 stupňů může stát zátěží. Proto se nedoporučuje umisťovat zařízení např. na nevymalovanou půdu domu. Pozor! Střídač sám generuje velké množství tepla, takže jej lze bezpečně používat v chladné místnosti, jako je garáž nebo sklep (pokud není vlhký).

nízká vlhkost – Voda a elektřina nejsou dobrá kombinace. Nadměrná vnitřní vlhkost může ohrozit normální provoz střídače. Zařízení by proto nemělo být umístěno na vlhkých místech, jako je prádelna nebo sklep.

Žádný prach – výše zmíněná garáž může být dobrým místem pro instalaci této jednotky, ale pouze v případě, že nemůže sloužit jako dvorní dílna nebo sklad uhlí. Tento typ provozu zvyšuje prašnost, proto by střídač neměl být umístěn v místnosti s vysokým znečištěním (PD2).

Snadnost přístupu – Při výběru místa pro instalaci střídače zajistěte, aby jeho klíčové součásti (např. ventilace) a přípojky na straně DC a AC byly plně přístupné.

Dostatek prostoru – střídač musí být instalován svisle na pevný, stabilní povrch (zeď).

Při hledání vhodného umístění byste také měli pamatovat na to, že střídač by neměl být umístěn příliš blízko hořlavých materiálů nebo místností často používaných obyvateli.

Poslední, ale v neposlední řadě důležitá věc, na kterou je třeba předem myslet, je naše citlivost na zvuky, jelikož provoz měniče není tichý, a to především díky vestavěným chladicím ventilátorům, ale také díky provozu samotného měniče proudu. I když nevytváří příliš mnoho hluku, pro ty, kteří jsou obzvlášť citliví, může být v oblastech každodenního používání nepříjemný.

Pamatujte ale, že pokud se rozhodnete instalovat střídač venku, vyberte si takový, který je k tomuto účelu určen, aby se nepoškodil při prvním dešti. Odolnost měničů vůči povětrnostním vlivům je potvrzena třídami těsnění – NEMA 3R, NEMA 4X nebo IP65 nebo IP66.

Je důležité si uvědomit, že střídač by také neměl být in v těsné blízkosti slunečního světla, který jej navíc zahřeje a bude mít za následek rychlejší opotřebení zařízení.

Pokud se rozhodnete sestavit si měnič doma, i zde platí určitá pravidla. V první řadě musí mít zařízení na každé straně alespoň 15 cm volného prostoru a pro ochranu před zaplavením (například při instalaci do sklepa) musí být střídač umístěn alespoň 1 m od podlahy.

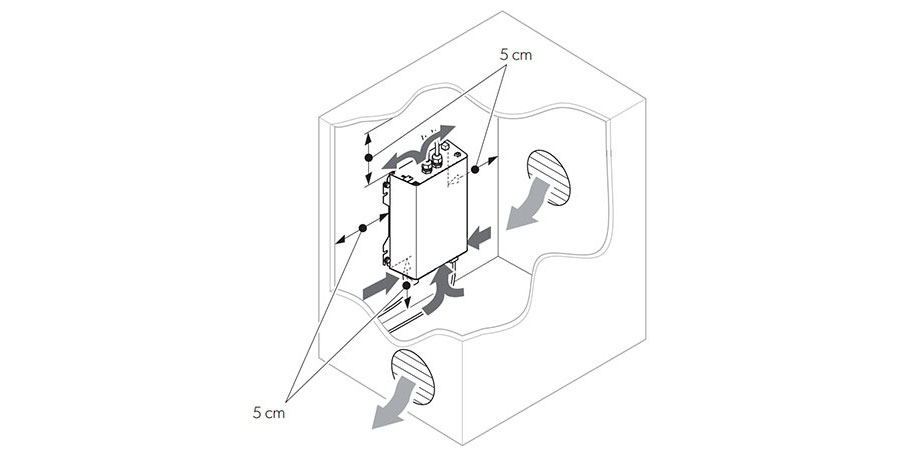

Mimochodem, pokud jej umístíte do samostatné, například železné kabiny, lze tyto vzdálenosti zmenšit na 5 cm, ale tam bude otázka vysoce kvalitního větrání ještě naléhavější, což by se nemělo stát „oknem“ pro déšť.

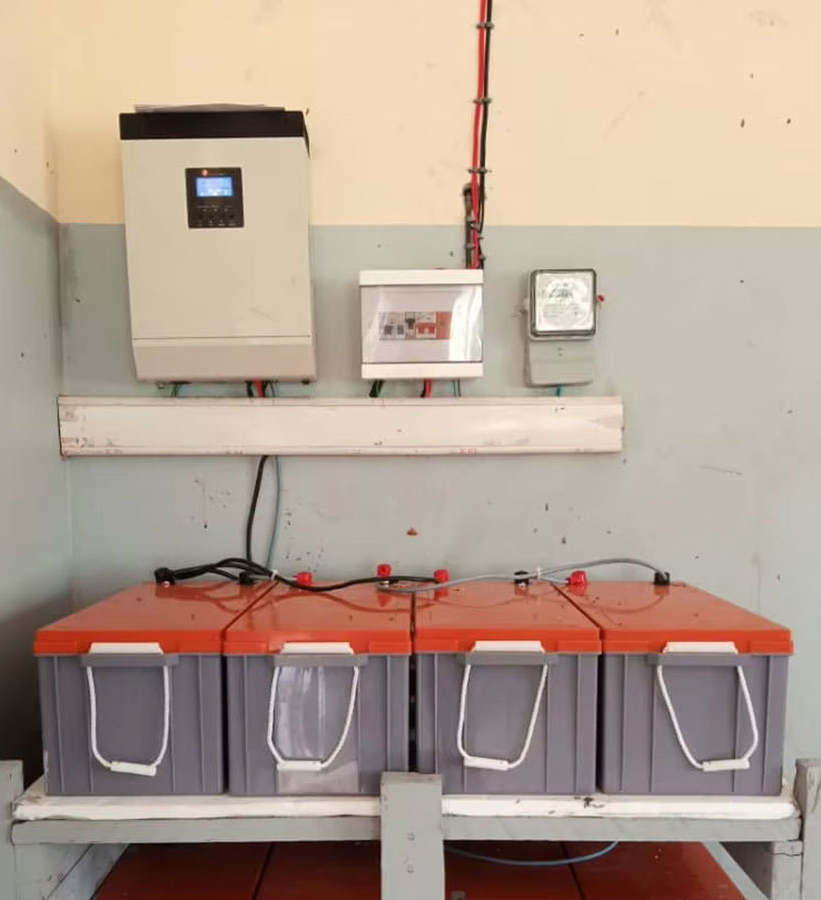

Kam instalovat střídač?

Dovolte nám, abychom vám napověděli! Nyní, když víme, že vnitřní střídač potřebuje suchou místnost a ochranu před prachem, je nejlepší jej umístit do:

• kotelna, pokud nevytápíte dům uhlím, protože vytváří příliš mnoho prachu,
• garáž, kde bude mít výbornou ventilaci, ochranu před atmosférickými vlivy a nebude nikoho rušit,
• suchý suterén.

Pamatujte také, že střídače nelze zamknout na malém prostoru, proto je zakázáno je ukrývat ve skříních, pavilonech či budovách, kde budou mít velmi omezené možnosti větrání, ale také v prádelnách kvůli tamní vlhkosti. Rovněž se nedoporučuje instalovat jej v blízkosti ložnice, pokud máte byť jen sebemenší pochyby, že vás zvuk jeho provozu nebude dráždit.

Jak připojit měnič?

Vědět, co je střídač a kam jej nainstalovat, již není zvykem. Jakmile vyberete správný typ střídače, zbývá jediná otázka: Jak připojíte střídač k síti?

Nejprve se musíte postarat o uzemnění. Toto je povinná ochrana pro vás a váš domov před náhodným úrazem elektrickým proudem, požárem a mnoha dalšími problémy.

Instalace zemní smyčky není obtížná, zejména proto, že existují dva běžné způsoby uzemnění střídače:

• Ocelová tyč. V blízkosti generátoru se do země zaryje tyč o délce 150 cm a průměru 1,5 cm s malým zbytkem na povrchu. Pomocí speciální svorky připojte tyč ke svorce střídače pružným měděným kabelem o průřezu minimálně 4 mm². Pokud není příchytka, je k tyči přivařen šroub jako náhrada pro zajištění kabelu. Uzemnění se provádí drátem do tyče, která musí být chráněna před dotykem.
• Plechový plech. Druhá možnost uzemnění bude vyžadovat plech o rozměrech 100×50 cm. Plech musí být uložen hluboko v půdě a připojen ke střídači měděnými kabely nebo speciálními svorkami. Statický proud bude procházet do kovu, aniž by představoval jakoukoli hrozbu pro člověka.

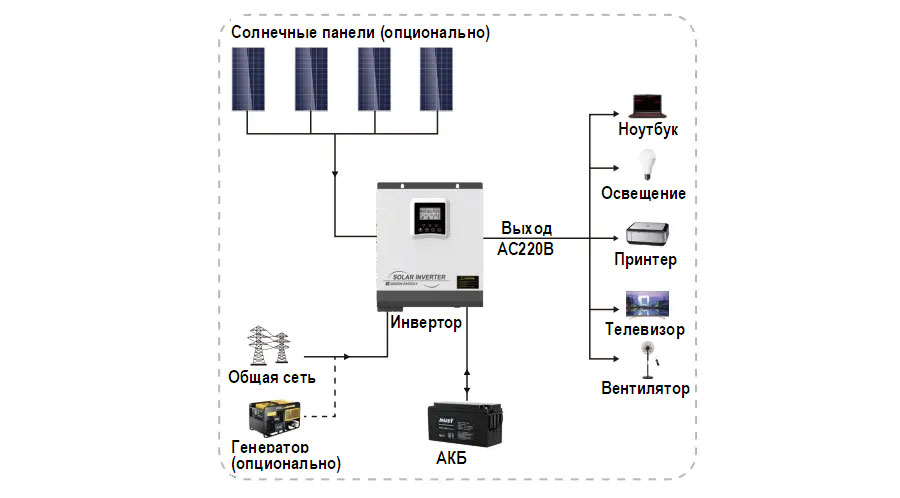

Nyní máme třívodičovou městskou střídavou síť, třívodičovou interní spotřebitelskou střídavou síť, stejnosměrné baterie a v případě potřeby stejnosměrné solární panely.

Pro připojení střídače k ​​síti budete muset provést příslušné kroky na straně DC a AC. Podle charakteru konkrétní instalace to může vyžadovat mimo jiné zavedení ochrany v podobě pojistek nebo proudových chráničů. Po dokončení všech prací, pokud máme hodně solárních panelů, může být nutné napojit domácí vnitřní AC síť na obousměrný měřič, ale instalace takového měřiče je v kompetenci energetické společnosti, takže ji zde nebudeme uvažovat.

Kompletní konfigurace záložního zdroje může obsahovat také generátor, který umožňuje nabíjení baterie po dlouhou dobu bez externí elektrické sítě. Informace o jeho připojení naleznete v článku „Jak připojit generátor k domu“.

Proces instalace měniče

Instalace měniče zahrnuje několik klíčových kroků:

1. Instalace měniče: Namontujte střídač na stěnu nebo na vyhrazený stojan podle pokynů výrobce.
2. Připojení k zemi: Připojte zemnicí sběrnici k měniči a připojte ji k odpovídající svorce na těle měniče.
3. Připojení k bateriím: Pokud váš systém obsahuje baterie, připojte je k měniči a dbejte na správnou polaritu.
4. Připojení k elektrické síti: U síťových a hybridních střídačů je nutné připojení k obecné elektrické síti přes speciální ochranný jistič.
5. Připojení solárních panelů: Pokud používáte solární panely, připojte je ke střídači a dodržujte všechna bezpečnostní opatření.
6. Nastavení: Po fyzickém připojení je potřeba nakonfigurovat provozní parametry střídače podle vašich požadavků.

Instalace je obvykle podrobně popsána v návodu dodávaném se střídačem, pokud má dotyčná osoba zkušenosti s instalací něčeho. Ale některé další body v procesu vyžadují buď další komentáře, nebo podrobnější popis.

Uzemnění (vyžadováno)

Zemnící kabel musí být připojen na zemnící desku na straně sítě, která zabrání úrazu elektrickým proudem v případě poruchy původního ochranného vodiče.

Připojení baterie

Pro bezpečný provoz a dodržování předpisů je mezi baterií a střídačem nutné samostatné stejnosměrné nadproudové ochranné zařízení nebo odpojovací zařízení. V některých aplikacích nemusí být spínací zařízení vyžadována, ale nadproudová ochrana je stále nezbytná. Chcete-li určit požadovanou velikost pojistky nebo jističe, podívejte se na jmenovitý proud v typické tabulce níže.

Hodnota točivého momentu (max)
