Systém odvodu kondenzátu se velikostí a složitostí nemůže srovnávat s jinými sítěmi, ale je docela schopný kazit nervy architektům a inženýrům. Pojďme to vyřešit jednou provždy.

Regulační dokumentace se této části nevěnuje, ale lze v ní nalézt řadu požadavků. Budeme potřebovat následující odkazy:

• SP 30.13330.2020 Vnitřní vodovody a kanalizace budov;
• SP 60.13330.2020 Vytápění, větrání a klimatizace;
• GOST 34058-2021 Vnitřní inženýrské sítě budov a staveb. Instalace a uvádění do provozu, údržba a opravy odpařovacích a kompresorových kondenzačních jednotek domácích klimatizačních systémů;
• GOST R 70093-2022 Vnitřní inženýrské sítě budov a staveb. Montáž a zprovoznění klimatizačních systémů s proměnným průtokem chladiva. Pravidla a kontrola pracovního výkonu;
• Pokyny výrobce klimatizačního systému.

Povolené a zakázané způsoby odstraňování kondenzátu

Systém odstraňování kondenzátu z klimatizací se odkazuje na odvodnění kanalizační systém, jak dokládá následující odstavec SP 30.13330.2020:

16.1 V závislosti na účelu budovy a požadavcích na sběr a likvidaci odpadních vod by měly být zajištěny následující vnitřní kanalizační systémy:

. – drenáž – pro odvádění odpadních vod z jakéhokoli zařízení, jehož provoz vyžaduje odvádění podmíněně čisté vody.

Drenážní systém může být organizován dvěma hlavními způsoby – připojením jeho potrubí ke stoupačkám domácí kanalizace nebo poskytnutím samostatných stoupaček (pouze pro kondenzát).

Napojení na domovní kanalizaci je povoleno následující odstavec SP 30.13330.2020 (i když to není tak zřejmé, ale věřte nám):

18.12 Přípojka na kanalizační síť by měla být opatřena průtočnou přestávkou minimálně 20 mm od horní části jímací nálevky.

1 Připojení výtlačného potrubí z ventilačních zařízení (chladiče vzduchu, zavlažovací komory, split systémy, ohřívače vody a podobná zařízení) by mělo být opatřeno přerušením průtoku přes vodní uzávěry nebo zařízení zabraňující pronikání zápachu do prostor.

O použití samostatných stoupaček říká tento odstavec SP 30.13330.2020:

5 Je povoleno instalovat samostatné stoupačky a sběrnou síť pro odvod kondenzátu s odvodem do vnější drenážní sítě samostatným vyústěním.

Použití samostatného systému pro odvod kondenzátu je jedním ze znaků kvalitní nemovitosti, neboť takové řešení zcela eliminuje šíření nepříjemných pachů, které by mohly vznikat při napojení kanalizace na domovní kanalizaci.

Zkušení vývojáři zahrnují do podmínek zadání následující klauzuli: «Zajistěte samostatné stoupačky pro odvod kondenzátu z klimatizačních systémů bytů a komerčních prostor“.

Pro dokreslení nelze nezmínit třetí, staromódní způsob odvodu kondenzátu – neorganizované odvodnění přímo na ulici. Povoluje to s velkou rezervou řada GOST a STO NOSTROY (standard Národní asociace stavitelů).

6.5.4 Poznámka – Odvod kondenzátu lze provádět přímo mimo areál (do ulice), pokud to neodporuje platným předpisům.

Je zakázáno napojovat kanalizační systém na dešťovou kanalizaci (vnitřní kanalizační systém).

Dešťovou kanalizací se rozumí tlaková kanalizace, což lze usuzovat z tohoto znění SP 30.13330.2020:

21.14 Používejte pouze pro vnitřní odpady tlak potrubí.

Ale systém odvodu kondenzátu je volně průtočný a pokud je napojen na vnitřní odtok, pak při silných deštích pod vlivem silného tlaku dojde k zatékání odpadních vod do drenážního potrubí se všemi nepříjemnými důsledky. O tom nepřímo hovoří následující odstavec SP 30.13330.2020:

21.2 Vypouštění vody z vnitřních kanalizací do domovní kanalizace a napojování sanitárních zařízení na systém vnitřní kanalizace není povoleno.

Vysvětlení: Princip činnosti kanalizačního systému ze sanitárních zařízení a systému odvodu kondenzátu je stejný.

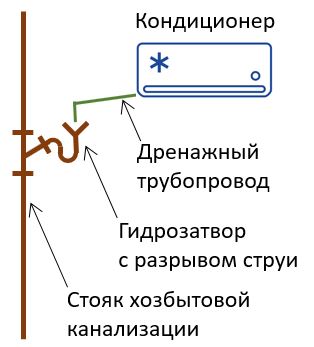

Rýže. Napojení na domovní kanalizaci přes zařízení, které zabraňuje pronikání zápachu do prostoru

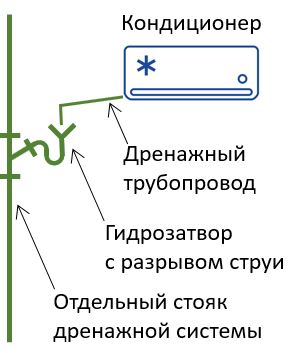

Rýže. Připojení k samostatnému drenážnímu systému přes vodní uzávěr s průtokovou přestávkou

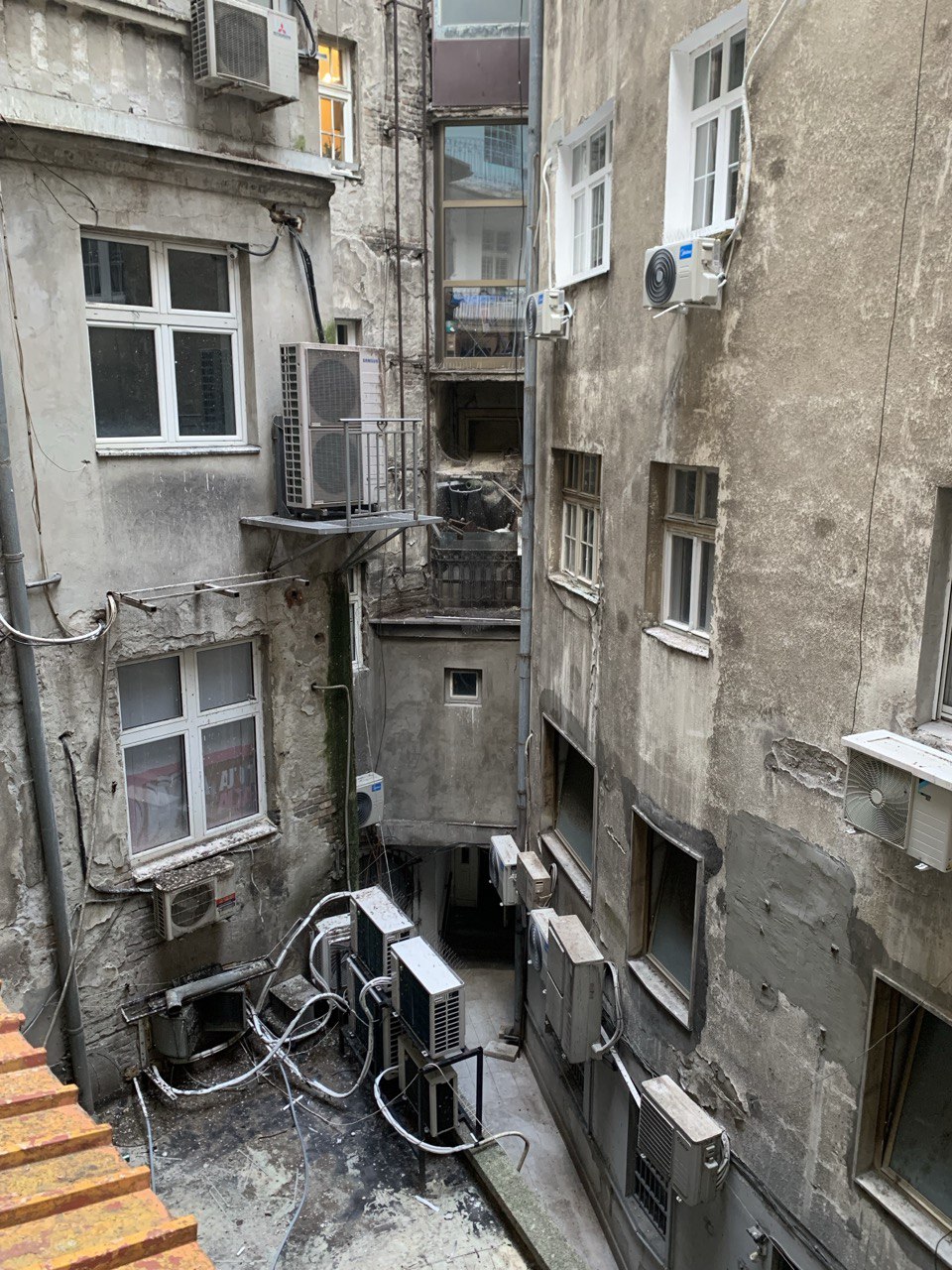

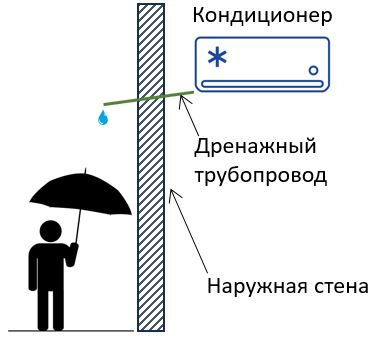

Rýže. Odvádění kondenzátu přímo na ulici

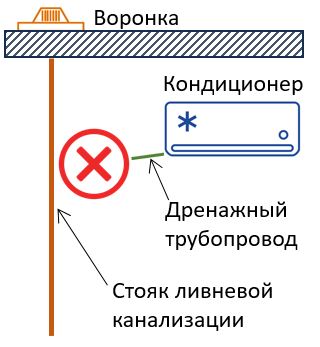

Rýže. Je zakázáno napojovat drenážní systém na dešťovou kanalizaci!

Odvodňovací systém z vnitřních jednotek

Většina klimatizací má dva provozní režimy – „studený“ a „topný“.

V letních vedrech vnitřní jednotka dodává studený vzduch, nasává teplý vzduch z místnosti, prochází jej studeným výměníkem tepla a vrací jej zpět ochlazený. Teplota výměníku vnitřní jednotky je cca +5 o C, proto se na jeho povrchu objevují kapky rosy, které stékají do pánve a následně do drenážního potrubí.

Takže v létě dochází ke kondenzaci ve vnitřní jednotce, vypouštění ze kterého se provádí podle pravidel uvedených v předchozí části našeho bulletinu. Objem kondenzátu je asi 0,7 litru za hodinu na kilowatt chladu. Pokud má vnitřní jednotka výkon 3,2 kW, pak vyrobí přibližně 2,2 litru vody za hodinu.

GOST R 70093-2022

2 Při instalaci potrubí pro systém odvodu kondenzátu z VIB (příklad: vnitřní odpařovací jednotka) se doporučuje použít (je-li to nutné) dodatečnou tepelnou izolaci, aby se zabránilo kondenzaci na povrchu potrubí.

Pro představu o velikosti drenážního potrubí jsme připravili zjednodušené schéma systému.

• Velikosti potrubí použitých pro drenážní systém (vnitřní průměr): 15, 20, 25, 32, 40, 50, 80 a 100 mm;
• Odtokové potrubí kolektoru (to, ke kterému je připojeno více vnitřních jednotek) se doporučuje mít průměr 32 mm nebo větší;
• Průměr stoupačky nesmí být menší než horizontální sekce kolektoru.

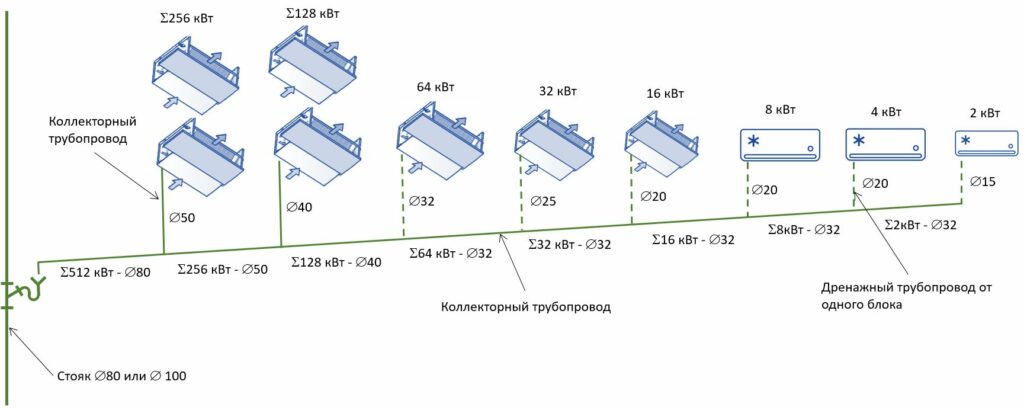

Rýže. Schéma odvodňovacího systému s velikostí potrubí

Požadavky na pokládku tras odvodňovacího systému:

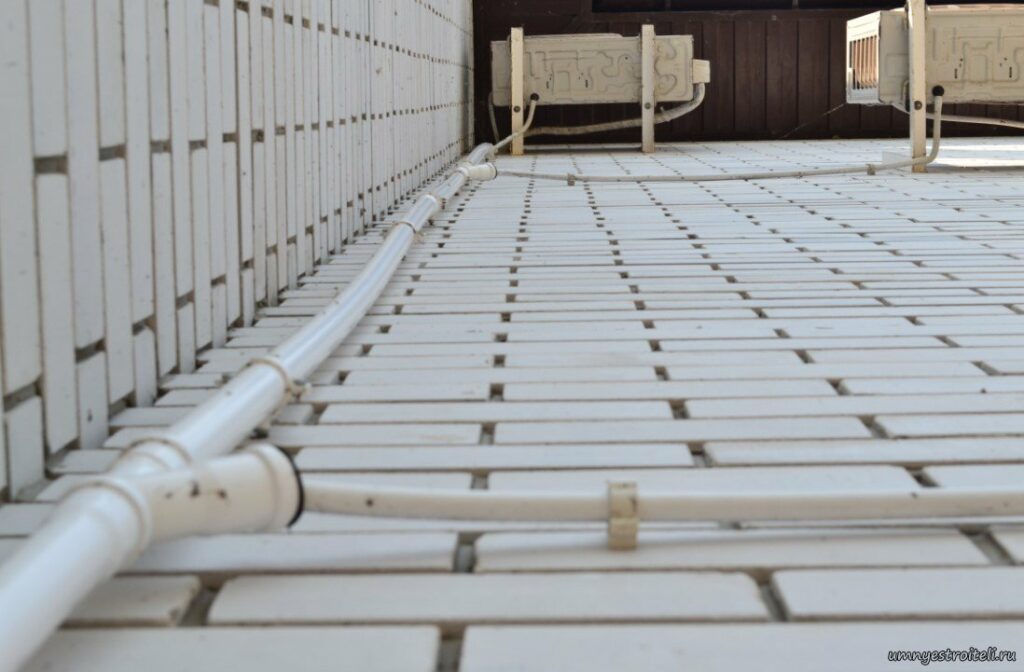

5 Odvod kondenzátu z vnitřních a venkovních klimatizačních jednotek lze pokládat do drážek stěn a příček, do speciálních plastových žlabů ke stoupačce kanalizace. Přípustný sklon je 0,01 (cca: 1 cm sklonu na 1 m trasy) . Sklon musí být zachován po celé délce potrubí. Potrubí by měla být vyrobena z plastu nebo mědi. V tomto případě je třeba provést čištění drenážního systému.

18.9 . Na rozdíl od revizí na stoupačkách pro skrytou instalaci by měly být opatřeny poklopy o rozměrech minimálně 0,3×0,4m.

6.5.9 Instalace kontrol (čištění) by měla být zajištěna na potrubí systému odvodu kondenzátu. Při pokládání skrytých potrubí proti kontrolám by měly být na stoupačky instalovány kontrolní poklopy.

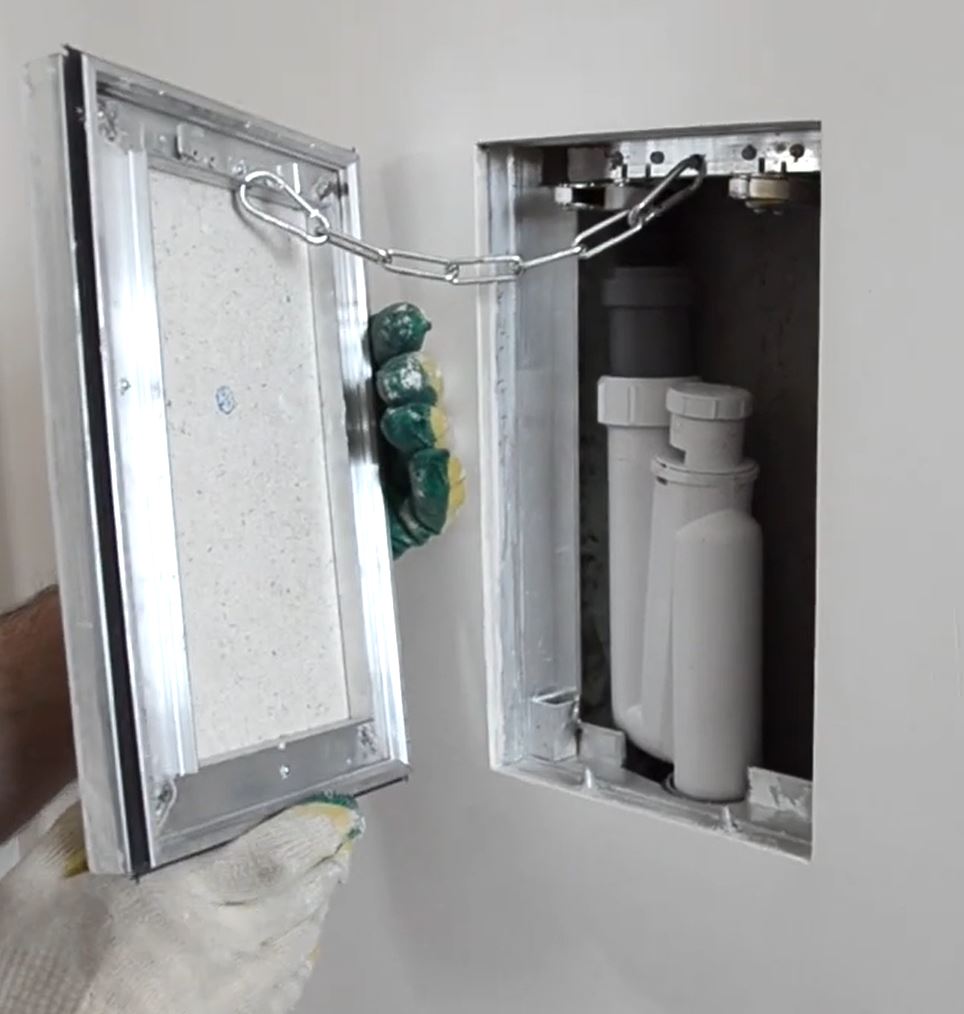

Rýže. Poklop naproti vodnímu uzávěru při připojení ke stoupačce

Drenážní systém z vnějších bloků

Nyní se podívejme na přechodné nebo zimní období, kdy chcete přepnout klimatizaci do „teplého“ režimu, přičemž výměník vnitřní jednotky se zahřívá a výměník venkovní jednotky naopak chladne. . Takto funguje jakákoliv klimatizace, lednička, mrazák nebo chladicí stroj.

Pokud klimatizace pracuje na teplo při venkovní teplotě nižší než 0 o C, pak vlhkost (kondenzát) objevující se na velmi studeném tepelném výměníku venkovní jednotky zamrzne a pokryje jej ledovou krustou.

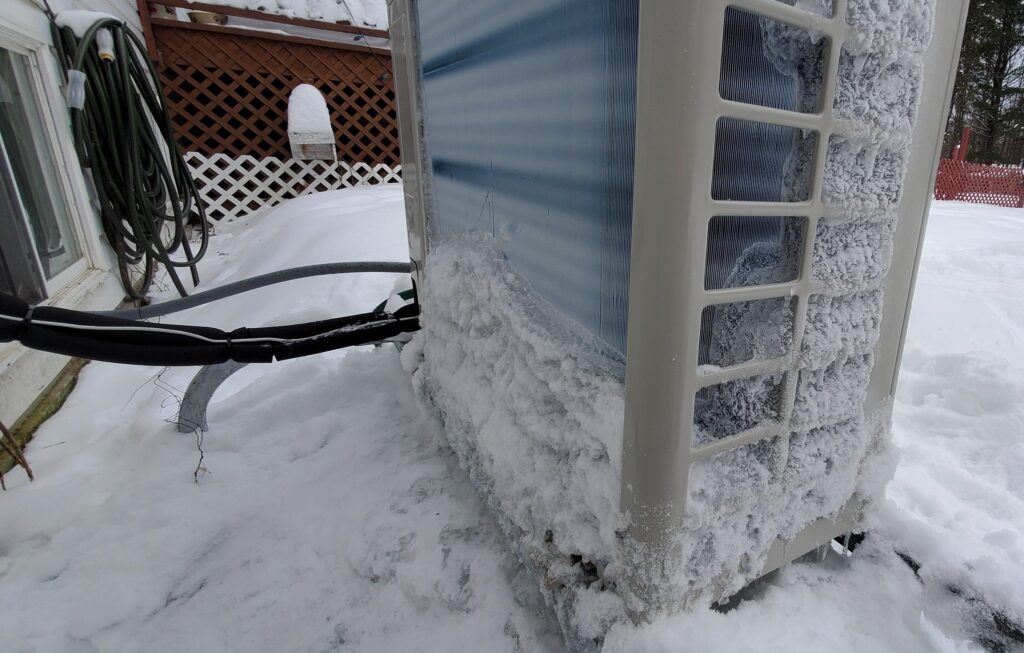

Rýže. Venkovní jednotka se zamrzlým výměníkem tepla

Aby se zabránilo zamrzání, klimatizace se automaticky přepne do režimu „odmrazování“ a rozpouští led. Vzniklá voda je odváděna otvorem ve spodní části venkovní jednotky do drenážního systému.

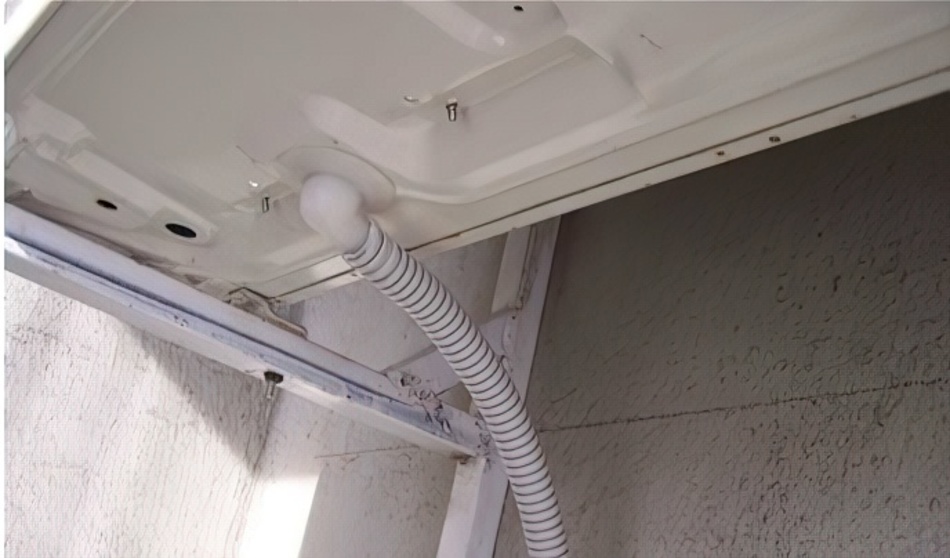

Rýže. Připojovací místo pro odvod kondenzátu z venkovní jednotky

STO NOSTROY 2.15.70-2012 Inženýrské sítě výškových budov. Montáž rozvodů tepla, vytápění, větrání, klimatizace a chlazení

8.3 Obecně by mělo být k dispozici zařízení organizovaný odvod kondenzátu z venkovních jednotek.

Jak provést organizovaný odvod kondenzátu z venkovních jednotek? Požadavky společného podniku na odvodňovací systém z vnitřních a venkovních jednotek se od sebe neliší, snad s výjimkou tohoto bodu:

21.15 . je povoleno pokládat odvodňovací stoupačky z litinových beznátrubkových trub včetně samostatných stoupaček pro. odvod kondenzátu z externí klimatizační jednotky v tloušťce izolace odvětrávané fasády s dalším odvodem do dešťové kanalizační sítě, s výhradou přístupu k údržbě a opravám.

V tomto případě je nutné zajistit kabelové vnitřní elektrické vytápění uvedených stoupaček.

Upozorňujeme, že normy povolují montáž drenážních stoupaček z vnější strany pouze v jednom provedení – v tloušťce zateplení fasády, a to pouze z litinových trubek s elektrickým ohřevem. Regulační dokumentace nepočítá s pokládkou stoupaček do vlhké fasády nebo zvenčí.

Rýže. Taková možnost odvodu kondenzátu ve společném podniku neexistuje.

Není dovoleno vypouštět vodu z organizovaného drenážního systému, řekněme, do slepé oblasti. Kondenzát lze odvádět buď do domovní kanalizace, nebo samostatným vypouštěním do vnějšího odpadu (nezapomeňte, že bez připojení ke stoupačkám dešťové kanalizace).

Je povoleno instalovat samostatné stoupačky a sběrnou síť pro odvod kondenzátu s odvodem do vnější drenážní sítě samostatné vydání.

No, na závěr o linii odpovědnosti mezi projektanty sousedních sekcí:

12.4 Doporučuje se zajistit řešení odvodnění před vodním uzávěrem v části „Vytápění, větrání a klimatizace“ projektové dokumentace, poté včetně vodního uzávěru v části „Vodovod a kanalizace“.
