Motor moderních motocyklových vstřikovačů je řízen elektronickou řídicí jednotkou (ECU). Jak se od běžného počítače očekává, tento blok obsahuje řídicí program a sadu specifických parametrů, které jsou neustále uloženy v paměti bloku (statické) a ty přijímané ze senzorů (dynamické). Řídicí program na základě dat přijatých řídící jednotkou činí důležitá rozhodnutí, která ovlivňují chod motoru – distribuce směsi, množství směsi paliva se vzduchem, doba přívodu napětí do zapalovací cívky.

Již ve fázi vývoje ECU inženýři pochopili, že porucha jednoho ze senzorů systému, a není jich málo, by vedla k nesprávnému vyhodnocení provozních podmínek, v důsledku čehož by řídicí jednotka vydávala příkazy, které neodpovídají skutečné situaci. Byl tedy poskytnut systém nouzového režimu, který se aktivuje, pokud ECU detekuje nesprávné nebo chybějící signály z jednoho ze snímačů. V případě aktivace nouzového režimu se navíc do paměti řídicí jednotky ukládají chyby, které lze číst a dešifrovat při diagnostice. To vyžaduje diagnostický kabel motocyklu, adaptéry pro motocykly a software.

Diagnostický konektor

Je těžké říci, jak se elektronická řídicí jednotka bude chovat v případě poruchy jednoho ze snímačů, protože vše závisí na výrobci ECU, ale základní princip zůstává stejný od výrobce k výrobci – pokud porucha není kritická, snižte trakční výkon motoru tak, aby bylo možné se dostat do servisního střediska. Pokud je porucha vážná a může mít vážné následky pro motor, systém zablokuje zapalování. Motor se zastaví a motocykl se zastaví uprostřed silnice. K přesnému určení příčiny a okolností, které vedly k zastavení motoru, bude zapotřebí další diagnostika.

K tomuto účelu se používají různé metody, ale nejběžnější z nich je metoda řídicího proudu. Poté, co ECU detekuje poruchu v činnosti jakéhokoli snímače a přepne elektronický systém do nouzového provozu, na přístrojové desce se rozsvítí kontrolka (červená kontrolka), která signalizuje řidiči, že v důsledku ztráty komunikace s jedním nebo více snímači již elektronická řídicí jednotka není schopna optimálně řídit chod motoru. Všechny signály přijaté před poruchou jsou uloženy v paměti. To znamená, že diagnostika motocyklů vybavených diagnostickým konektorem umožňuje přístup k důležitým parametrům pomocí počítače, notebooku nebo smartphonu a také speciálního ovládacího programu.

Mezi tyto parametry patří:

• počet otáček klikového hřídele;
• údaje snímače rychlosti;
• poloha plynu;
• snímač polohy vačkového hřídele;
• úroveň napětí baterie.

Toto je pouze část parametrů, které lze sledovat pomocí diagnostiky. Diagnostický konektor navíc umožňuje upravit mnoho z těchto parametrů. Před provedením diagnostiky je důležité prostudovat typ konektoru, počet kontaktů a mít představu o jejich účelu. Koneckonců, kromě standardních konektorů existují také nestandardní možnosti. Takže pro diagnostiku ECU od různých výrobců budete potřebovat adaptér pro motocykly.

Typy adaptérů

Řídicí jednotka uchovává obrovskou zásobárnu informací pro specialisty provádějící diagnostiku. Toto zařízení ví o všech problémech, které existují v systému vozidla. Čtením chyb z paměti není těžké určit, jaké závady se již v motoru vyskytují. Důležité je ale nejen umět číst, ale také dešifrovat chybové kódy. Hlavním úkolem diagnostického konektoru je zajistit komunikaci mezi elektronickou řídící jednotkou a diagnostickým skenerem kompatibilním s OBD 2. Při diagnostice tedy budete potřebovat adaptér OBD2 pro motocykly. Pro připojení motocyklového skeneru ke konkrétnímu typu konektoru je často vyžadován adaptér.

Jsou následujících typů:

1. Aprilia adaptér. Navrženo pro připojení moderního diagnostického zařízení k motocyklům Aprilia s 6pinovým diagnostickým konektorem a 3pinovým konektorem.

2. Ducati adaptér. Vhodné pro připojení skeneru k diagnostickému konektoru motocyklů Ducati se 4pinovým konektorem.

3. Adaptér Guzzi, pasuje také na Piaggio Vespa a mnoho dalších moderních motocyklů s normou Euro 5 Adaptér pro pozdní výrobu motocyklů evropských společností (po roce 2019). Převádí standardní 16pinový konektor OBD2 na 6pinový konektor.

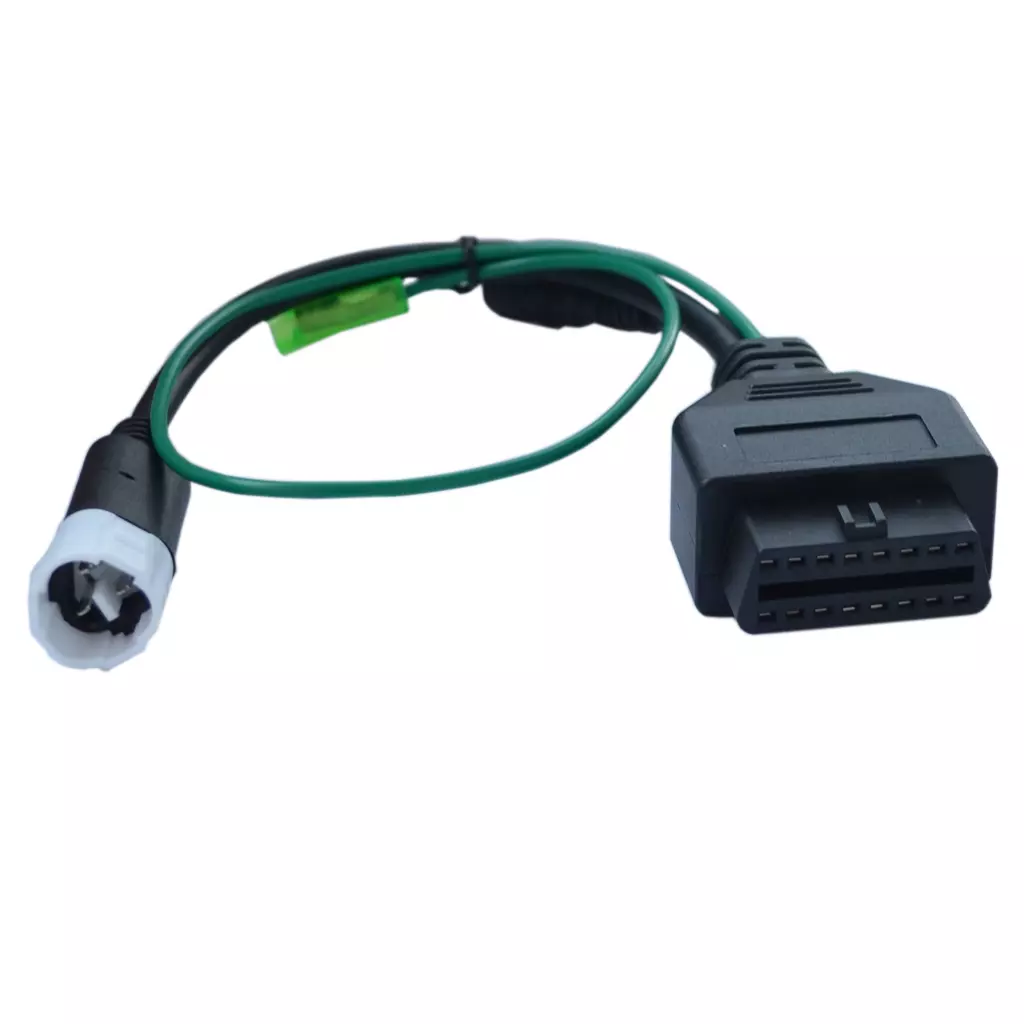

4. Adaptér Yamaha. Adaptér pro diagnostiku motorů motocyklů a lodních motorů. Pokud potřebujete adaptér pro přívěsné motory Yamaha pomocí adaptéru Kaylan, pak toto zařízení bude stačit. Může být 3 nebo 4 pin.

5. Adaptér KTM. 3-pin/4-pin adaptér pro motocykly KTM.

6. BMW adaptér. Adaptér pro práci se skenerem ELM327 na motocyklech s 10pinovým diagnostickým konektorem.

Typ konektoru se liší výrobce od výrobce a také se liší podle roku výroby zařízení. Takže pro japonskou motocyklovou výbavu je tu adaptér Kawasaki a adaptér Suzuki. Mohou to být 6pinové nebo 4/8pinové konektory Suzuki pro skútry, motocykly a lodní motory. Dále jsou k dispozici adaptéry Delphi, adaptéry Benelli, adaptéry Husqvarna, adaptéry Harley Davidson, adaptéry Kymco, v podstatě každý výrobce motocyklů, skútrů a lodních motorů používá svůj vlastní typ adaptéru.

Skener pro diagnostiku motocyklů můžete najít a zakoupit v našem internetovém obchodě. Jedná se o zvláště výhodný nákup pro dílny a specialisty zabývající se opravami a diagnostikou spalovacích motorů. Nabízíme širokou škálu OBD2 adaptérů za dostupné ceny a vysokou kvalitu. Nabízíme různé způsoby platby a také rychlé doručení do jakéhokoli města přes Nova Poshta a Ukrposhta.

Diagnostika provozu vozidla je důležitý proces, protože právě s jeho pomocí můžete zjistit, které části vozu mají problémy. Jedním z přístrojů pro diagnostiku automobilů je adaptér. Z jakých důvodů se ELM327 Bluetooth nepřipojuje k ECU a co dělat v takových případech? O tom si povíme níže.

Proč se adaptér odmítá připojit k ECU auta?

Proč tedy ELM327 nevidí ECU? Co mám udělat, aby se zařízení připojilo a vidělo blok? Dnes na trhu najdete mnoho různých adaptérů pro testování vozidel. Pokud kupujete ELM327 Bluetooth, s největší pravděpodobností se pokoušíte připojit nekvalitní zařízení. Přesněji řečeno, možná jste si zakoupili adaptér se zastaralou verzí softwaru.

Zařízení Bluetooth ELM327 se starším firmwarem používají jiný modul Bluetooth, který umožňuje interakci se dvěma ze šesti dostupných protokolů. Podle toho je možné synchronizovat zařízení se smartphonem, ale když se pokusíte připojit zařízení k řídicí jednotce, bude vás informovat, že není spojení s ECU.

Z jakých důvodů se tedy zařízení odmítá připojit k jednotce:

1. Samotný adaptér je nekvalitní. Problémy mohou být jak s firmwarem zařízení, tak s jeho hardwarem. Pokud je hlavní mikroobvod nefunkční, nebude možné diagnostikovat činnost motoru ani se připojit k počítači.
2. Špatný propojovací kabel. Kabel může být přerušený nebo sám nefunkční.
3. Zařízení má nainstalovanou nesprávnou verzi softwaru, což znamená, že synchronizace nebude fungovat.

Jak problém vyřešit sami?

V případě, že jste vlastníkem zařízení se správnou verzí firmwaru 1.5, kde je přítomno všech šest ze šesti protokolů, ale adaptér se nepřipojí k ECU, existuje cesta ven. K jednotce se můžete připojit pomocí inicializačních řetězců, které umožňují zařízení přizpůsobit se příkazům řídicí jednotky motoru stroje. Konkrétně mluvíme o inicializačních linkách pro diagnostické utility HobDrive a Torque pro vozidla, která používají nestandardní připojovací protokoly.

Jak je známo, adaptéry tohoto typu umožňují připojení k řídicí jednotce u většiny vozidel zahraniční výroby vyrobených po roce 1996. Jak tedy problém vyřešit vlastními silami?

Nejprve musíte správně připojit adaptér:

1. Nejprve musíte zařízení připojit do zásuvky palubního počítače vozidla. Majitelé automobilů zpravidla nemají problémy s připojením, ale u některých modelů automobilů musí navíc používat adaptéry. Ve většině případů je připojovací zásuvka umístěna pod volantem automobilu, někdy je umístěna v odkládací schránce nebo pod ní. Konektor může být také umístěn v blízkosti zapalovače cigaret.
2. Dále je potřeba nastartovat motor auta – nezapínat zapalování, ale nastartovat. V závislosti na modelu vozu nemusí řídicí jednotka adaptér bez nastartování motoru jednoduše vidět.
3. Poté musíte adaptér synchronizovat s mobilním gadgetem na platformě Android, k tomu se používá bezdrátové připojení Bluetooth. Chcete-li to provést, přejděte do konfigurace Bluetooth a nejprve povolte funkci a poté vyhledejte dostupné položky. Když je adaptér detekován, musíte se k němu připojit pomocí speciálního kódu. Může to být 0000, 1111, 1234 nebo 6789.
4. Když je zařízení úspěšně připojeno k mobilnímu gadgetu, musíte přejít do nástroje. Měli byste najít konfiguraci v programu a nakonfigurovat ji v souladu se všemi potřebnými parametry v závislosti na autě. Postup nastavení se může lišit v závislosti na softwaru, ale princip je všude stejný. Musíte najít adaptér, který je synchronizován s vaším mobilním telefonem.
5. Pokud jste vše udělali správně, nástroj by měl začít fungovat. Budete si moci přečíst všechny potřebné informace o provozu zařízení, systémů a senzorů. Pokud se ale synchronizace nezdaří, můžete se pokusit problém vyřešit přidáním inicializačních řádků. Inicializační řádky jsou individuální pro každý jednotlivý model vozidla – přidávají se ručně. Níže je uveden seznam inicializačních řetězců, které je nutné zadat při připojování zařízení. Aby byl výsledek správný, je nutné přidat do paměti pouze ty řádky, které přesně odpovídají modelu vozidla.
