Provádění bodového svařování pro bateriové sady doma

Bodové svářečky na AA baterie najdete v maloobchodní síti. Vysoké náklady na taková zařízení zastaví mnoho spotřebitelů. Bodové svařování baterií pro vlastní potřebu je dobrým východiskem z této situace v domácí dílně.

Domácí bodová svářečka na baterie

Vlastnosti odporového svařování

Pro ty, kteří si doma montují různá elektronická zařízení, je potřeba bodové svařování dílů různých zařízení, které dlouhodobě nevydrží podmínky vysokoteplotního pájení. To platí i pro kombinaci lithiových baterií do jednotlivých jednotek.

Sestavená bodová svářečka pro lithiové baterie pro kutily je založena na principu krátkodobého kontaktního svařování. Kontaktní metoda spočívá ve spojení kovových částí vyskytujících se na miniaturní ploše ne větší než 2-3 mm ve zlomku sekundy. K tavení kovů v místě kontaktu dochází v důsledku průchodu pulzu elektrického proudu o vysokém výkonu. Vysoká teplota ohřevu zůstává pouze uvnitř kontaktního bodu, aniž by ovlivnila okolní oblast.

Doba kontaktu nepřesahuje 450 milisekund. U podomácku vyrobených zařízení se tento časový režim nastavuje odporem. Parametry svařovacího elektrického proudu se pohybují mezi 400-1200 ampéry. Kontaktní svařování se provádí pomocí zařízení vybavených kondenzátory nebo transformátorem.

Domácí svařovací zařízení používají elektrody ve formě měděných tyčí. Často se jako takové používají hroty ze starých páječek. Měď je vynikající vodič silného elektrického proudu. Průřez vodičů vedoucích k elektrodám se musí rovnat průměru měděných tyčí. Pro zajištění vysoce kvalitního spojení jsou na koncích vodičů umístěny hroty, po kterých jsou přišroubovány k elektrodám.

Proces bodového svařování

Baterie pro bodové svařování je jednoduchý proces:

• Dvojice elektrod umístěných svisle ve vzdálenosti alespoň 2 mm mezi nimi je přitlačena k niklovému proužku na jednom z pólů baterie;
• Stisknutím tlačítka start vyšle zařízení proudový impuls do tyčí. Deska je okamžitě přivařena ke svorce baterie;
• Poté jsou elektrody přitlačeny k druhému konci desky na opačném pólu druhé baterie. Pro vaření talíře stačí stisknout tlačítko;
• V tomto pořadí, od mínus do plus, jsou baterie svařeny do pohonných jednotek. Počet baterií závisí na potřebě celkové kapacity baterie.

Bodově svařovaný blok baterie

Důležité! Abyste mohli samostatně vytvořit svařovací stroj, musíte mít určité znalosti v oblasti elektrotechniky, zkušenosti s prací s páječkou a dalšími nástroji.

Výroba svařovacího stroje

Design domácí kontaktní svářečky na baterie do značné míry závisí na vynalézavosti autora. V médiích, včetně internetu, můžete najít mnoho možností pro domácí zařízení. Navrhuje se vyrobit jedno z těchto zařízení následujícím způsobem.

Příprava materiálů

Chcete-li vyrobit domácí svařovací zařízení, musíte shromáždit následující materiály:

• transformátor mikrovlnné trouby;
• stmívač nebo odpor;
• průřez kabelu 32 mm2 – 1,5 m;
• koncovky kabelů – 2 ks;
• stojan se zásuvkami na baterie – 1 ks;
• plexi – 1 m2;
• šrouby, podložky a matice – 20 ks;
• pružiny – 2 ks;
• síťový kabel – 1,5 m;
• měděné elektrody 150 x 10 mm – 2 ks;
• měděné hlavně ø 30-40 mm, výška 30 mm – 2 ks;
• mikrospínač 16A/250V. – 1 ks
• drát – 0,5 m;
• napájecí kabel se zástrčkou – 1,5 m;
• niklovou páskou.

Dávejte pozor! Množství a rozměry dílů jsou uvedeny přibližně. Nejedná se o přesný návod, ale o doporučení pro optimální sestavení kontaktní svářečky na baterie.

Svařovací sestava pro baterie

Po přípravě materiálů přistoupíme přímo k montáži zařízení:

1. Čtvercové segmenty se vyřezávají z plexiskla pilkou na železo nebo řezacím kotoučem;
2. Ve čtvercích jsou vyvrtány otvory, ve kterých jsou závitníkem vyříznuty vnitřní závity;
3. Plexisklový box je upevněn šrouby;
4. Sekundární vinutí je odstraněno z transformátoru;
5. Otvory primárního vinutí jsou provlečeny dva závity kabelu;
6. Konce kabelu, zbaveného izolace, jsou zvlněny hroty;
7. Transformátor je umístěn v krabici;
8. Síťový kabel je veden štěrbinou v zadní stěně skříně;
9. Jedno z jader napájecího kabelu je přerušeno vodiči připojenými k mikrospínači;
10. Spínač je upevněn na pravé straně krytu;
11. Stmívač je připojen stejným způsobem;
12. Měděné elektrody se brousí na brusném kotouči, dokud se nevytvoří ostré konce;
13. Na krytu pouzdra je šrouby připevněna vodicí lišta z organického skla, ve které jsou vyvrtány dva otvory pro elektrody;
14. V měděných sudech jsou vyvrtány otvory pro montážní místa pro měděné tyče;
15. Tyče jsou upevněny přes boční otvory v sudech pomocí šroubů;
16. Druhá plošina s provlečenými elektrodami je instalována na horní části vodicí lišty;
17. Horní tyč je upevněna pružinami spojenými šrouby měděných válců se spodní tyčí;
18. Konce napájecího kabelu jsou přišroubovány k válcům. Domácí akumulátorová svářečka je připravena k práci.

Když je tyč spuštěna, elektrody nezávisle na sobě upnou kontaktní pásku na svorku baterie. Tím je zajištěn maximální přítlak a překonání nerovností ve svařovací zóně.

Návod k použití

Sestavená jednotka je umístěna na pracovním stole v pohodlné výšce pro obsluhu. Proveďte následující akce:

• Baterie se vkládají do zdířek stojanu. Zásuvky jsou vyrobeny tak, že ve spodní části je ponechán malý prostor pro dříve navařenou kontaktní pásku;
• Tyč s elektrodami se zvedne a pod ní se umístí stojan s bateriemi;
• Měděné tyče jsou spuštěny na pásku, která je umístěna na svorce baterie. Pod vlivem pružin se v zóně svařování vytvoří těsné spojení prvků;
• Zástrčka napájecího kabelu je zasunuta do zásuvky;
• Obsluha stiskne spínací páku prstem. Proudový impuls prochází elektrodami a přivařuje pásku ke svorce;
• Tyč s elektrodami se zvedne a zkontroluje se kvalita svarového spoje;
• Poté se stojan přesune pod další baterii a celý proces se znovu opakuje.

Okamžik přivaření kontaktní desky k baterii

Další informace. Před zahájením práce se doporučuje provést zkušební jízdy. Pokud na vzorku dojde k vyhoření nebo nedostatečnému splynutí spoje, pak se pro nastavení optimálního pulzního výkonu použije otočné tlačítko stmívače.

Советы

Zkušení lidé, kteří sami montují elektrická zařízení a spotřebiče, doporučují dodržovat tyto pokyny:

1. Plexisklo je ideální dielektrikum. Nevyplatí se šetřit a vytvářet otevřený model svařovacího stroje. Pouzdro z plexiskla ochrání pracovníka před náhodným kontaktem s vysokonapěťovými díly;
2. Tělo přístroje, lakované zevnitř černě, získává atraktivní estetický vzhled;
3. Aby se předešlo anomáliím v oblasti připojení kabelu k měděným prvkům, je nutné zachovat rovnost mezi průřezem drátu a průměrem elektrody;
4. Při práci se zařízením musíte nosit dielektrické rukavice;
5. Jako kontaktní pásku lze použít proužky vystřižené z běžné plechovky od piva. Vnější povrch bude muset být očištěn od barvy;
6. Pokud hrozí napěťové rázy v místní elektrické síti, je lepší použít stabilizátor napětí;
7. Zařízení lze používat pouze v suché a teplé místnosti.

Vlastní kontaktní svářečka na baterie přinese nemalé úspory do rozpočtu svého tvůrce. Pokud máte zkušenosti a vhodné nářadí, nebude montáž zařízení nijak zvlášť náročná. Při montáži takových zařízení je nutné přísně dodržovat bezpečnostní opatření.

Video

Vezměte prosím na vědomí, že NE VŠECHNY e-cigarety, které fungují na více než jedné baterii 18650 a nabíjejí baterie prostřednictvím vlastního portu USB, mohou správně a plně provést proces nabíjení.

K nabíjení baterií důrazně doporučujeme používat speciální nabíječky:

Klasifikace nabíječek a jejich vlastnosti

POZOR! VŠECHNY BATERIE JSOU ORIGINÁLNÍ!

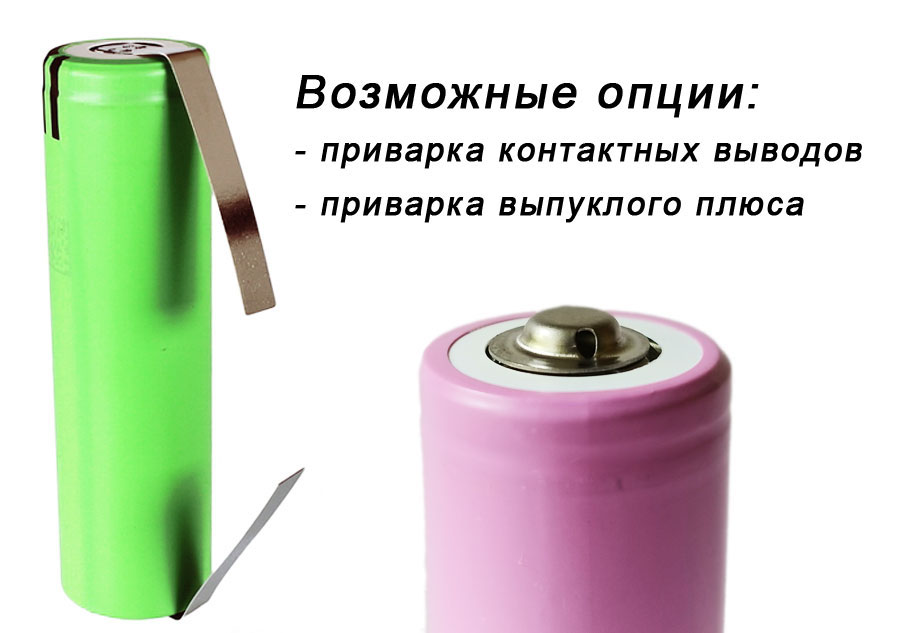

Možné možnosti:

– svařování konvexního plus (+30 rublů)
– navaření kontaktů z niklové pásky pro pájení a další instalaci baterií, dva vývody, 30mm * 6mm * 0,2mm (+30rub)

<strong>Vybíjecí proud 5-10 Ampér</strong>

LG INR18650M36 (originál)

Není k dispozici

3600 mAh; nechráněný
vybíjecí proud 5A

LG INR18650MH1 (originál)

Cena: 550₽ Není skladem

3200 mAh; nechráněný
vybíjecí proud 10A

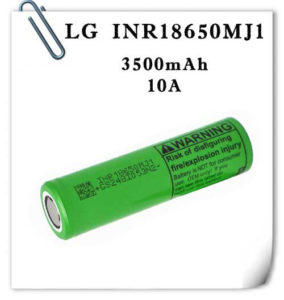

LG INR18650MJ1 (originál)

Cena: 580₽ skladem

3500 mAh; nechráněný
vybíjecí proud 10A

LiitoKala Lii-35S

Není k dispozici

3500 mAh; nechráněný
vybíjecí proud 10A

LiitoKala Lii-35A

Cena: 390₽ skladem

3500 mAh; nechráněný
vybíjecí proud 10A

LiitoKala Lii-LT28A

Cena: 520₽ skladem

nízká teplota, výboj až -40°C
2800 mAh; nechráněný
vybíjecí proud 35A

Molycel INR18650-M35A

Cena: 700₽ skladem

nízká teplota, výboj až -40°C
3500 mAh; nechráněný
vybíjecí proud 10A

Panasonic/Tesla NCR18650T1

Cena: 550₽ skladem

3400 mAh; nechráněný
vybíjecí proud 10A

Panasonic NCR18650GA

Cena: 750₽ skladem

3500 mAh; nechráněný
vybíjecí proud 10A

Panasonic NCR18650BD

Není k dispozici

3200 mAh; nechráněný
vybíjecí proud 10A

Panasonic NCR18650PF

Není k dispozici

2900 mAh; nechráněný
vybíjecí proud 10A

Samsung INR18650-35E

Cena: 620₽ skladem

3500 mAh; nechráněný
vybíjecí proud 8A

Samsung ICR18650-26J-3

Cena: 410₽ skladem

2600 mAh; nechráněný
vybíjecí proud 10A

Sanyo NCR18650GA

Cena: 780₽ skladem

3500 mAh; nechráněný
vybíjecí proud 10A

Sanyo NCR18650GA Convex Plus

Cena: 810₽ skladem

„KONVEXNÍ“ PLUS 3500 mAh; nechráněný vybíjecí proud 10A

Sanyo UR1865ZM2

Není k dispozici

2550 mAh; nechráněný
vybíjecí proud 8A

Vapcell INR18650 N40

Cena: 850₽ skladem

4000 mAh; nechráněný
vybíjecí proud 10A

Vapcell INR18650 F38

Cena: 780₽ skladem

3800 mAh; nechráněný
vybíjecí proud 10A

Vapcell INR18650 F36

Není k dispozici

3600 mAh; nechráněný
vybíjecí proud 10A

Vapcell INR18650 M35

Cena: 425₽ skladem

3500 mAh; nechráněný
vybíjecí proud 10A

Vapcell NCR18650 M34 / Tesla

Cena: 370₽ skladem

3400 mAh; nechráněný
vybíjecí proud 10A

<strong>Vybíjecí proud 15-25 Ampér</strong>

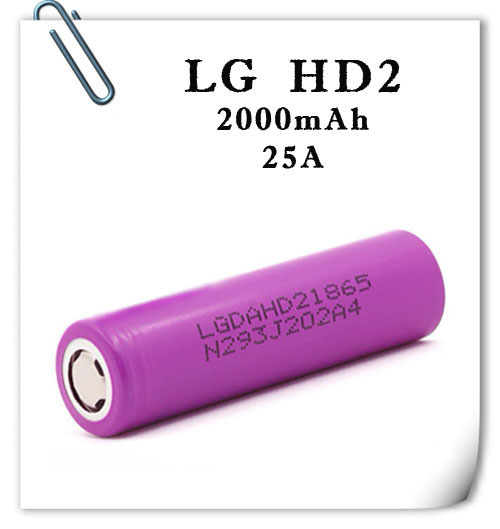

LG ICR18650-HD2

Není k dispozici

2000 mAh; nechráněný
vybíjecí proud 25A

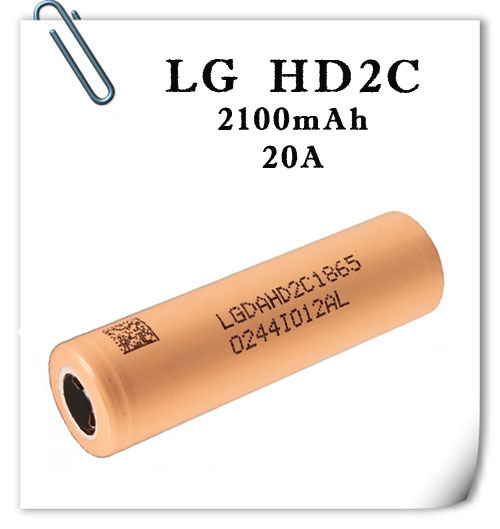

LG ICR18650-HD2C

Není k dispozici

2100 mAh; nechráněný
vybíjecí proud 20A

LG 18650HE4 (originál)

Není k dispozici

2500 mAh; nechráněný
vybíjecí proud 20A

LG INR18650HG2

Není k dispozici

3000 mAh; nechráněný
vybíjecí proud 20A

LG INR18650HJ2

Cena: 680₽ skladem

3000 mAh; nechráněný
vybíjecí proud 20A

LG INR18650H26

Cena: 570₽ skladem

3000 mAh; nechráněný
vybíjecí proud 25A

Molycel INR18650A

Cena: 450₽ skladem

nízká teplota, výboj až -40°C
2500 mAh; nechráněný
vybíjecí proud 20A

Samsung INR18650-30Q

Cena: 600₽ skladem

3000 mAh; nechráněný
vybíjecí proud 15A

Samsung INR18650-25R

Cena: 550₽ skladem

2500 mAh; nechráněný
vybíjecí proud 20A

Vapcell INR18650 Q30

Cena: 550₽ skladem

3000 mAh; nechráněný
vybíjecí proud 20A

Vapcell INR 18650 2600

Není k dispozici

2600 mAh; nechráněný
vybíjecí proud 25A

<strong>Vybíjecí proud 30 – 35 Ampér</strong>

BAK N18650CNP

Cena: 350₽ skladem

2500 mAh; nechráněný
vybíjecí proud 30A

LiitoKala Lii-LT28A

Cena: 520₽ skladem

nízká teplota, výboj až -40°C
2800 mAh; nechráněný
vybíjecí proud 35A

EVE INR18650/25P

Cena: 320₽ skladem

2500 mAh; nechráněný
vybíjecí proud 30A

Molicel INR18650-P26A

Není k dispozici

nízká teplota, výboj až -40°C
2600 mAh; nechráněný
vybíjecí proud 35A

Molicel INR18650-P28A

Cena: 620₽ skladem

nízká teplota, výboj až -40°C
2800 mAh; nechráněný
vybíjecí proud 35A

Molycel INR18650-P30B

Není k dispozici

nízká teplota, výboj až -40°C
3000 mAh; nechráněný
vybíjecí proud 30A

SONY/MURATA US18650VTC4

Cena: 480₽ skladem

2100 mAh; nechráněný
vybíjecí proud 30A

SONY/MURATA US18650VTC5

Cena: 540₽ skladem

2600 mAh; nechráněný
vybíjecí proud 30A

SONY / MURATA US18650VTC5A

Není k dispozici

2600 mAh; nechráněný
vybíjecí proud 35A

SONY/MURATA US18650VTC5D

Cena: 600₽ skladem

2800 mAh; nechráněný
vybíjecí proud 35A

SONY/MURATA US18650VTC6

Cena: 820₽ skladem

3120 mAh; nechráněný
vybíjecí proud 30A

<strong>Formát 20700/21700</strong>

Molycel INR20700A

Cena: 490₽ skladem

nízká teplota -40°С
3000 mAh; nechráněný
vybíjecí proud 35A

Vapcell INR21700 P50

Cena: 520₽ skladem

5000 mAh; nechráněný
vybíjecí proud 15A

Vapcell INR21700 F52

Cena: 580₽ skladem

5200 mAh; nechráněný
vybíjecí proud 15A

Vapcell INR21700 F60

Cena: 890₽ skladem

6000 mAh; nechráněný
vybíjecí proud 12.5A

Molicel INR21700-P42A

Cena: 750₽ skladem

nízká teplota -40°С
4200 mAh; nechráněný
vybíjecí proud 45A

Molycel INR21700-P45B

Cena: 850₽ skladem

nízká teplota -40°С
4500 mAh; nechráněný
vybíjecí proud 45A

Samsung INR21700-40T

Cena: 700₽ skladem

4000 mAh; nechráněný
vybíjecí proud 35A

Samsung INR21700-30T

Není k dispozici

3000 mAh; nechráněný
vybíjecí proud 35A

Samsung INR21700-50S

Cena: 790₽ skladem

5000 mAh; nechráněný
vybíjecí proud 25/45A

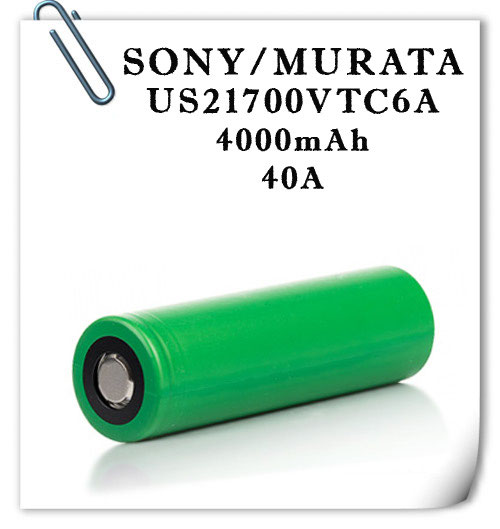

SONY/MURATA US21700VTC6A

Není k dispozici

4000 mAh; nechráněný
vybíjecí proud 40A

Kompletní katalog 21700 baterií – odkaz

<strong>Často kupované s tímto produktem</strong>

Krabice na baterie

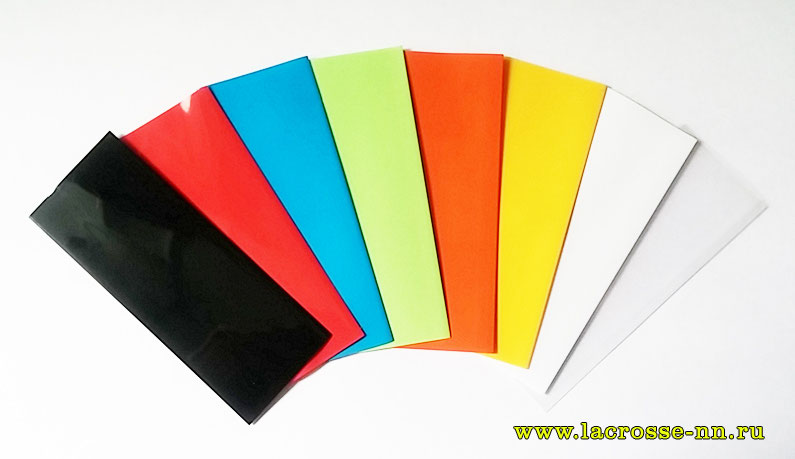

Smršťovací fólie pro baterie 18650/20700/21700
