Aplikace a konstrukce sloupových základů |

Sloupové základy jsou nejlevnější a nejběžnější. Pokud jde o spotřebu materiálu a mzdové náklady, jsou 1,5–2krát hospodárnější než pásové základy a při hlubokém položení 3–5krát hospodárnější.

Obsah

• Aplikace sloupových základů
• Zařízení pro zakládání sloupů
  • Cihlový sloupový základ
  • Betonový základ sloupu
  • Nadace s randbalkou

  Aplikace sloupových základů

  Jsou zvláště účinné v kypřených půdách s hlubokým mrazem. Takové základy se instalují hlavně u budov s lehkými stěnami, kde je vyžadováno hluboké založení a pásový základ není nákladově efektivní.

  Zařízení pro zakládání sloupů

  Základové pilíře mohou být ze dřeva, kamene, cihel, betonu, suti betonu a železobetonu. Jsou umístěny ve vzdálenosti 1,5–2 m od sebe.

  Pilíře musí být umístěny pod rohy domu, na křižovatkách stěn, pod sloupky rámu, těžkými nebo nosnými pilíři, vaznicemi, trámy a dalšími místy soustředěného zatížení.



  Sloupové základy instalované v hluboce zmrzlé půdě:

  a – prefabrikovaný monolitický, když se podzemní voda v době práce nachází pod základnou základů;
  b – prefabrikované na jakémkoli místě podzemní vody;
  1 – prefabrikovaný železobetonový nosný sloup s prutovým výztužným rámem; 2 – stejný, s jádrem z ocelové trubky; 3 – stejný, s tyčovým výztužným rámem a pláštěm z azbestocementové trubky; 4 – stejný, s jádrem z ocelové trubky a pláštěm z azbestocementové trubky; 5 – prefabrikovaný nosný sloupek z ocelové trubky; 6 – zásyp výkopovou zeminou; 7 – nosná deska z monolitického železobetonu; 8 — nosná deska prefabrikovaného železobetonového základu; 9 – pískový polštář

  Cihlový sloupový základ

  Základ kamenných a cihlových pilířů je vyroben ze suti, dlaždice, červené cihly (nejlépe železné). Minimální rozměry suťových kamenných pilířů jsou 60×60 cm a zděných pilířů 51×51 cm.

  Sloupky lze po výšce každých 25–30 cm vyztužit výztužnou sítí z 6 mm drátu.

  U jednopodlažních budov s lehkým rámem je přípustné instalovat rohové základové pilíře z cihel o rozměrech 38×38 cm a mezilehlé o rozměrech 38×25 cm.

  Betonový základ sloupu

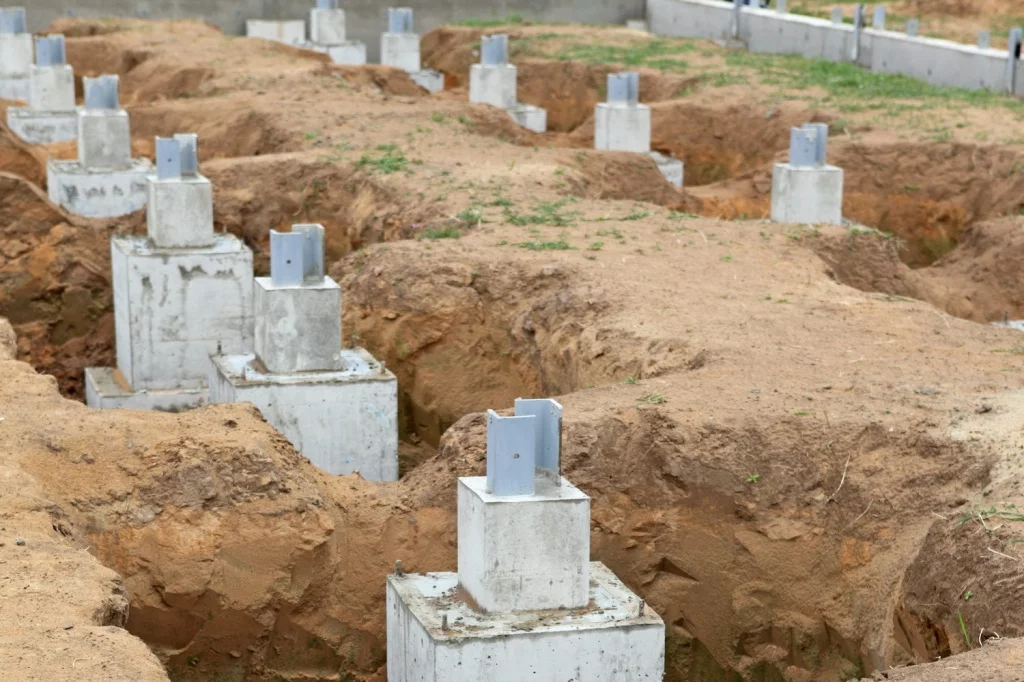

  Základy z železobetonových pilířů mohou být monolitické nebo prefabrikované.

  Vypočítá se šířka polštáře. Tloušťka sloupků je 25×25 cm, se svislou výztuží o průměru 10 mm a vodorovnou výztuží příchytkami o průměru 6 mm, které jsou umístěny každých 25 cm.

  V případě prefabrikovaných sloupků se podložka a sloupky vyrábí samostatně a skládají se při montáži.

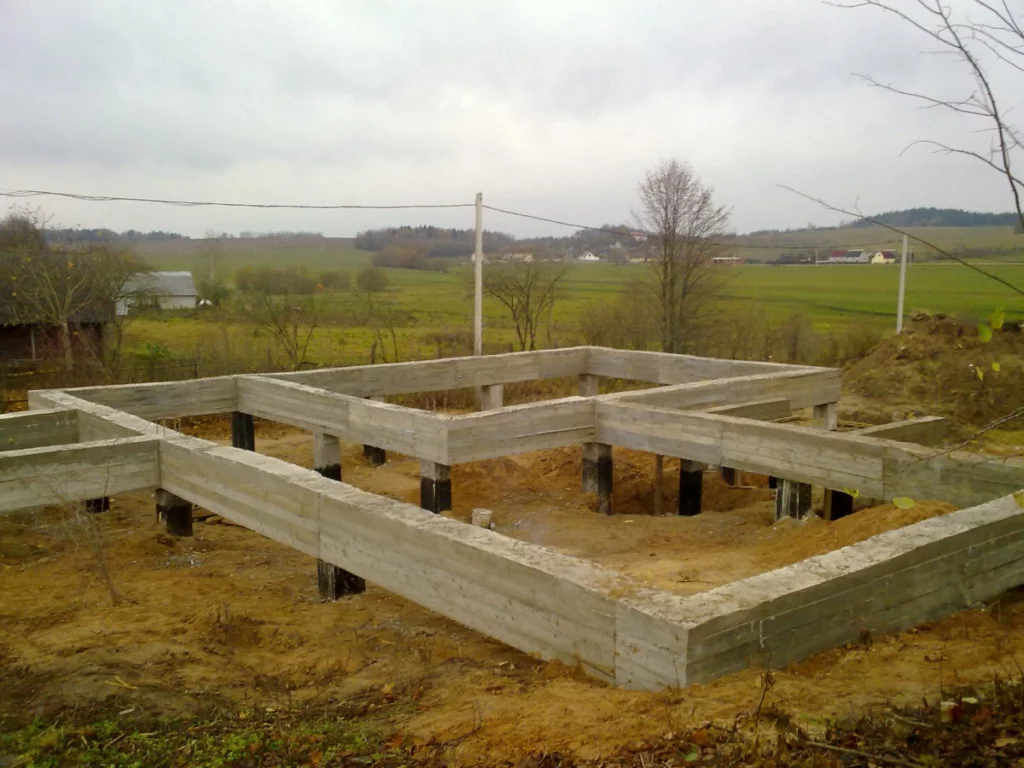

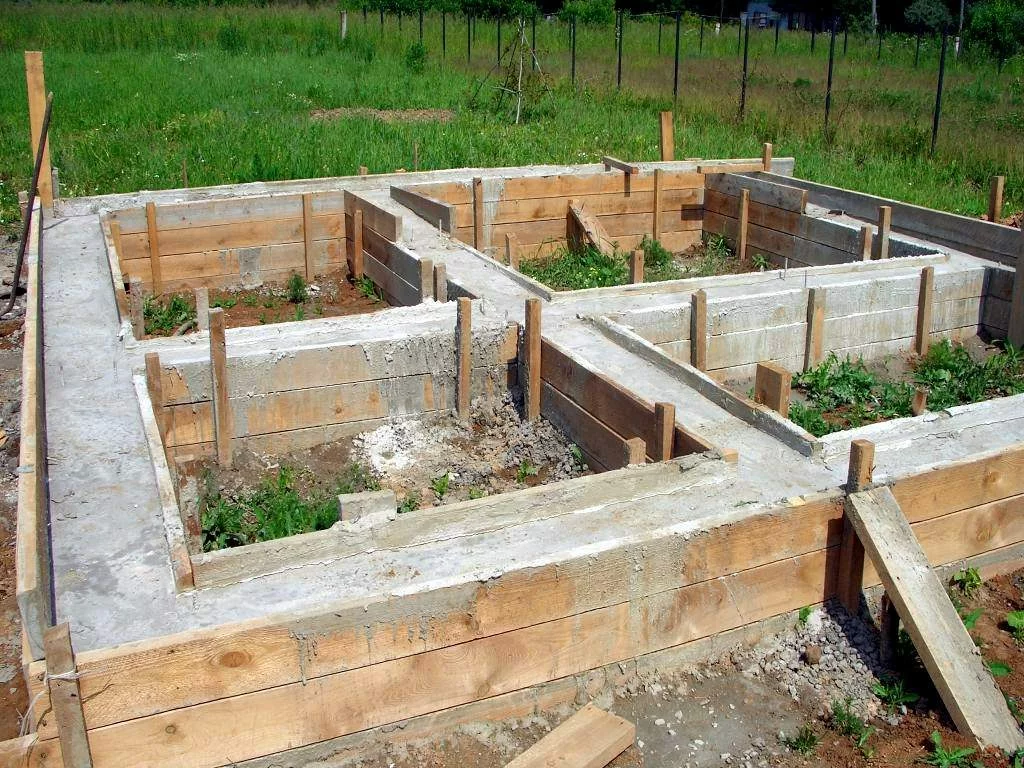

  Nadace s randbalkou

  Sloupové základy s randbalkou mají své vlastní charakteristiky. Stěny budov z kamene, škvárových tvárnic, betonu a dusané zeminy spočívající na pilířích jsou podepřeny v rozpětích mezi nimi deskami nebo nosníky ze železobetonu nebo oceli.

  Stěny, vyzděné z cihel, v roztečích mezi základovými pilíři jsou podepřeny příčnými trámy nebo základovými trámy, často nazývanými obyčejné překlady, které jsou vyrobeny z obyčejného běžného cihelného zdiva (nejlépe vyztuženého).

  Takové překlady jsou možné, pokud vzdálenost (rozpětí) mezi pilíři nepřesahuje 2–2,5 m Výška randbalky by neměla být menší než 1/4 jejího rozpětí a v žádném případě by neměla být menší než 4 řady zdiva.

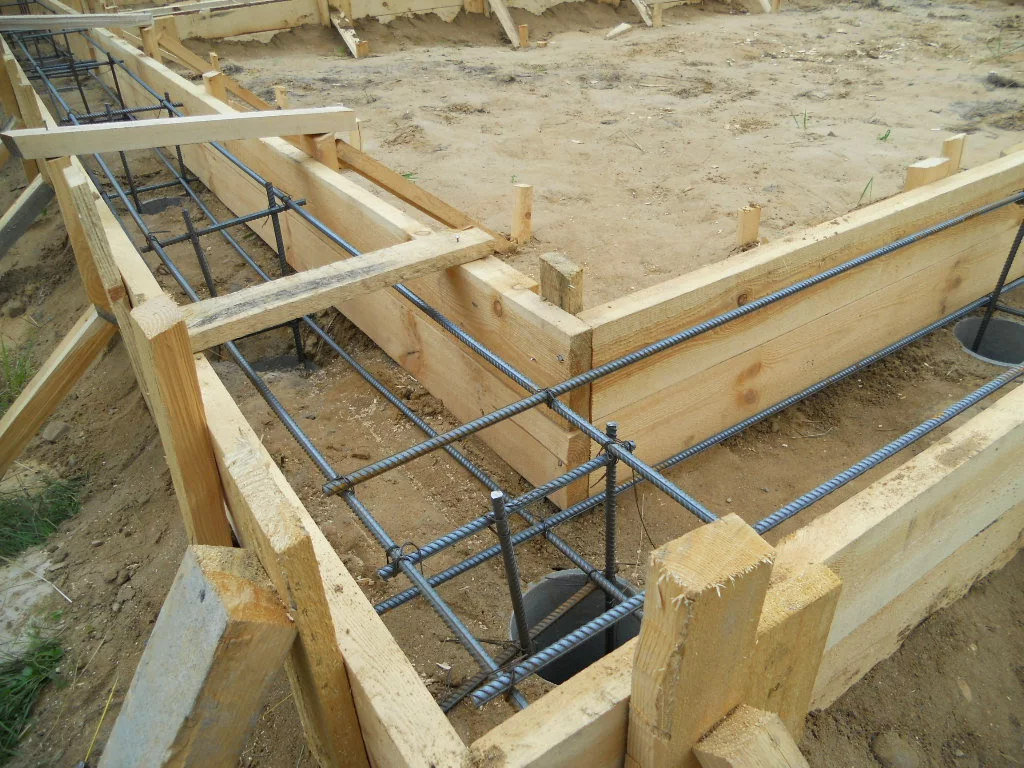

  Překlad se pokládá z vybraných celých cihel. Pro zamezení vypadávání cihel a pro zachycení tahových sil se pod spodní řadu zdiva umístí výztuž z kruhové oceli o průměru minimálně 5 mm, a to v množství minimálně jedna tyč na každých 13 cm šířky randbalky. Výztuž se ukládá do 2–3 cm silné vrstvy cementové malty, která se pokládá na bednění.

  Dno randbalky se nachází 40–50 cm pod povrchem země. Při plnění zeminou se pod randbalkou ponechá mezera 5–7 cm, to znamená, že se pod ni nepřidává žádná zemina.

  Takový základ se ukončí buď 10 cm pod úrovní terénu, nebo se zvedne o 15–20 cm výše a postaví se na něj tenčí část zvaná sokl.

  Omezení

  Hlavní nevýhodou sloupových základů je složitost a pracnost vyplňování prostoru mezi sloupy, stěnou a zemí.

  Stavba domu začíná výběrem místa, kde bude stát. Někdy již v této fázi nastávají značné potíže. Pokud je půda v místě, kde se plánuje výstavba domu, slabá, stavba se stává obtížnější. V tomto případě budete muset úplně opustit stavbu pásového nebo monolitického základu. Dalším důvodem selhání může být zamrznutí půdy. Například, pokud je výstavba plánována na místě, kde je vždy zima – v severních oblastech. Alternativou ke „klasické“ konstrukci může být sloupový základ.



  Jak vyrobit sloupcový základ

  Jak název napovídá, sloupový základ je vyroben z pilířů. Pilíře jsou vyráběny poměrně složitou technologií. Může být podmíněně rozdělena do 4 hlavních etap.

  1. Vytvoření otvoru pro sloupky. Pro základ jsou vykopány otvory o malém průměru. Nejjednodušší způsob, jak to udělat, je vzít si vrtačku. Jámy jsou vyztuženy jemnou síťovinou a vyplněny speciálním pískovým betonem třídy 200. Ocelová výztuž je vložena do středu každého otvoru. Pro tyto účely můžete použít jakékoli staré kusy železa, neměly by vyčnívat z otvoru více než 10 centimetrů. Pro hydroizolaci použijte střešní lepenku nebo plastové pytle.
  2. Výroba samotných sloupů. Za tímto účelem se odebírají azbestocementové trubky určitého průměru, do nich se vloží ocelová výztuž a to vše se vloží do předem vytvořeného otvoru. Výplň se provádí pískovým betonem, hutnění se provádí běžnou ocelovou tyčí.
  3. Sekundární vrtání. Stožár bude hotový zhruba za týden. Poté musíte vytáhnout výsledné pilíře, vyvrtat další řadu otvorů pod úrovní mrazu a vložit do nich betonové výrobky. Pilíře jsou vyztuženy zeminou, která vystoupila na povrch při sekundárním vrtání.







  Takto se vyrábí sloupový základ, který svými vlastnostmi není v žádném případě horší než pásový nebo pilotový základ, kombinuje jejich výhody a odstraňuje jejich nevýhody. Popsaný typ základů má velmi široký rozsah použití.

  Rozsah použití sloupového základu

  Výsledný sloupovitý základ v důsledku výše uvedených akcí je vhodný pro místa, kde je půda většinou zmrzlá, pro oblasti se slabou půdou atd. Lze jej použít ke stavbě:

  • Obytný dům ze dřeva. Dřevěné obytné budovy jsou lehké, a proto je pro jejich stavbu ideální sloupový základ.
  • Přístavba. Ačkoli jsou přístavby jen zřídka stavěny s pevným základem, v tomto případě je to volba.
  • Koupelna nebo sauna. Sloupový základ je určen pro lehké konstrukce, ale může potenciálně unést váhu lázeňského domu nebo sauny z kamene.

  Síla, a tedy schopnost sloupcového základu odolat velké hmotnosti, přímo závisí na tom, na jakém „základu“ je sloup vyroben. Pokud místo azbestocementové trubky použijete železnou trubku, určitě to zvýší maximální hmotnost, kterou základ unese.

  Výhody sloupového základu

  Sloupovitý základ má řadu výhod. Nejedná se pouze o vynucenou náhradu pásky nebo monolitu. Za prvé je vhodný pro téměř jakoukoli půdu a za druhé je velmi levný. K jeho výhodám navíc patří, že:

  • Může být instalován za jakýchkoli povětrnostních podmínek;
  • Provádí se v co nejkratším čase;
  • Sloupovitý základ je pevný, odolný a spolehlivý;
  • Lze to provést bez použití speciálního vybavení.

  Sloupový základ je svou strukturou podobný pilotovému základu, ale není ovlivněn teplotními změnami a odpovídajícími pohyby půdy (mrazové zvednutí země atd.).
