Co je výhodnější v soukromém domě – jedna fáze nebo tři? | Jak vést třífázovou síť

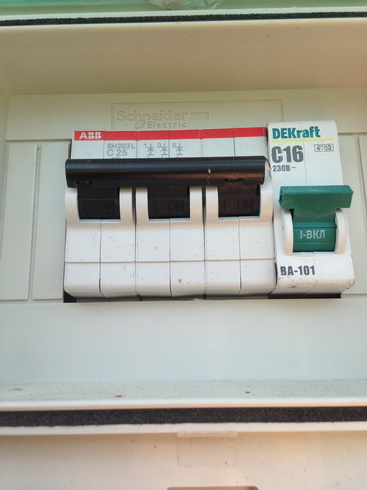

Taková je situace. Máme: venkovský dům. Do domu přicházejí tři fáze a nula. Na vnější straně domu je třífázový jistič a nulový jistič. V domě je další třífázový vstupní jistič a pak jističe pro rozvod. Pozemek je proveden dle standardu.

Obvykle byl dům odpojen od napětí vypnutím vstupního třífázového jističe uvnitř. Ale tento týden bydleli na verandě dva dělníci, a proto nebyl dům bez napětí. Při dnešním příjezdu jsem našel dva opilé dělníky a bez elektřiny. Po prohledání okolí jsem zjistil, že vypadl nulový jistič (na vnější straně domu). Zapnul jsem ho, elektřina šla, ale zjistil jsem, že některé domácí spotřebiče (dvě televize a lednice) nejeví známky života. Mikrovlnná trouba a automatická čerpací stanice (fuj, hlavní věc) jsou neporušené.

1. co mohlo být? Mohlo vyskočit napětí ze zkratu, který nastavili dělníci (v noci postavili dvě zbraně, byla zima)? Uvnitř byly všechny stroje zapnuté, když jsem přijel, ale mohli si je zapnout sami. Není jasné, co to na začátku srazilo.
2. je stroj na „nule“ vůbec správně? Byl prý doporučen elektrikář, který mi dělal elektrikáře, ale říkám si, jestli to nebylo marné, že jsem mu tolik věřil. Jeho zkušenosti jsou v bytech, ale zdá se, že nemá co do činění s domy. Podle mého amatérského názoru nechápu, proč je nutné automaticky bourat NULU?
3. Proč vypadl jistič s NULOU a ne fázový nebo třífázový?
4. Je technologie úplně v prdeli nebo jen pojistky?

bnmuyt

10.09.2016 ve 21:18:23

dmpir napsal: je stroj na „nule“ vůbec správně? Byl prý doporučen elektrikář, který mi dělal elektrikáře, ale říkám si, jestli to nebylo marné, že jsem mu tolik věřil. Jeho zkušenosti jsou v bytech, ale zdá se, že nemá co do činění s domy.

Samozřejmě je to špatně. Nebo spíše velmi nebezpečné. Teď vám sem všechno napíšou. Je dobře, že umřelo jen trochu vybavení a nevyhořel celý dům.

ink_stožár

10.09.2016 ve 21:26:04

Po vypnutí jističe v nule se některé zásuvky staly 380 místo 220 V.

megrad

10.09.2016 ve 21:36:28

dmpir napsal: technologie je úplně v prdeli nebo jen pojistky

Vše je na kusy, ochrana je určena na něco jiného.

dmpir napsal: je stroj na „nule“ vůbec správně?

rozhodně ne. Nebo bylo nutné nainstalovat 4P stroj.

Udělal jsem tu práci – hlavní věcí je vyhnout se vděčnosti.

web-rr

10.09.2016 ve 22:45:35

Oh, to je smutné. Nebudu ani nadávat. Doporučený elektrikář? „Vyměnil mi lustr a moc neúčtoval. Zavolej mu, Mikhalyči! Takže to doporučili? Opravdu doporučit může jen seriózní kolega. Udělali na vás špatnou práci, štít je třeba zkontrolovat a předělat.

SB3

10.09.2016 ve 23:19:41

Co je to za uzemnění podle normy?) No, 1P na nule by tam být nemělo. A nominální hodnoty 3P a 1P?

Megavolt.

11.09.2016 ve 20:52:51

No, v podstatě už zde bylo zodpovězeno vše. No, budu mluvit za sebe. AB na nule je nesprávné a nebezpečné, a to nejen pro třífázové systémy. Buď nebylo potřeba nulu trhat vůbec, nebo dát AB 4p.

1. AB na nule se vypnul kvůli zkratu nebo jednoduše kvůli přetížení (mnoho ohřívačů bylo zavěšeno na jedné fázi s největší pravděpodobností mají AB ve fázích a v nule stejnou hodnotu, ale rozptyl charakteristik je normální). V důsledku toho došlo k napěťové nerovnováze a v zásuvkách jedné fáze mohlo napětí dosáhnout 380 V, což, jak jste pochopili, je rozsudek smrti pro zařízení.
2. zcela jej odstraňte nebo vložte 4p. V zásadě byste po takovém „odborníkovi“ měli zkontrolovat elektriku úplně.
3. řekni mi hodnocení, odpoví přesněji, ale s největší pravděpodobností je nulový AB z hlediska vlastností prostě slabší, proto byl odklepnut.
4. Musím to ukázat odborníkům. Snad na TV bude možné vystačit s výměnou zdroje, pokud to bude cenově výhodné, a vyměnit se dá i kompresor na lednici.

Kulibin96

19.09.2016 ve 21:25:35

Vektorové diagramy zde není třeba zmiňovat. A také o asymetrickém zatížení. Chápu, že se moc nevyznáš v elektrotechnice, jinak bys o takových kravinách jako nulová přestávka slyšel. Video o tom: https://www.youtube.com/watch?v=uMsJulmYTqg Stručně řečeno, v tomto případě budete mít 0V v zásuvkách a na dalších vedeních, v závislosti na povaze a výkonu zátěže. Kulomet na nulu je druh dolu. Nebo jste jim možná jen nezaplatili? Pokud máte vstup c380 a toto je stroj C63, pak je to skutečná sabotáž, přesně pro tento účel

Sapér a elektrikář dělají chyby jen jednou, ale sapér před smrtí trochu letí a elektrikář tančí

dmpir

19.09.2016 ve 22:35:40

Megavolt., děkuji za odpověď. Ano, jsem v šoku. Můj kmotr mi doporučil tohoto elektrikáře, pracoval pro ně na stavbě. Ve společnosti. A zdálo se, že to funguje dobře. Provedl rekonstrukci v mém bytě. Je také docela dobrý instalatér a předělal i rozvody. A pokládá dlaždice. Multitasking a pohodlné. Obecně s ním stále udržuji vztah, zvu ho k sobě na maličkosti. Ale pozval jsem do bytu opravdu prověřeného elektrikáře, aby přijal jeho práci. Ale ne do dače. Proč sakra nastavil kulomet na nulu, je zcela nejasné. To, jak jsem pochopil, jsou základy elektrotechniky. Po mně udělal hromadu rekonstrukcí a převzal celé chaty. Mohlo by to i někoho zabít. Níže je fotografie strojů u vchodu. Nominální hodnota na nule je menší.

Dnes se zřejmě podobná situace stala v lázních. Je tam samostatný vstup a je také třífázový. Zřejmě je tam i samostatný stroj na nule. Dnes mi tam něco svařovali a dělníkům shořela svářečka. Nejspíše z podobného důvodu (trefil nulu). Nemám ani pozemek u lázní. Je zvláštní, že minulý rok nějak uběhl. Dva týdny mi svařili plot a také ho napájeli z lázní. Teď si určitě pozvu specialistu, aby vše kompletně zkontroloval a předělal.

p/s/ jsou tři fáze a nulový vodič zapojeny přes 4P jistič? záleží v jakém pořadí? Ptám se jen tak nečinně, sám se do toho samozřejmě pouštět nebudu.
