Ochrana soukromého domu před bleskem vlastníma rukama: materiály, schéma, pokyny

Údery blesku do nechráněných soukromých domů a stromů bohužel nejsou neobvyklé. Mít na chatě ochranu před bleskem je nutné – odvede výboj do země a pomůže zachránit váš majetek a někdy i život. Řekneme vám, jak si můžete vyrobit hromosvod vlastníma rukama pomocí improvizovaných prostředků a nástrojů.

Typy ochrany před bleskem pro letní sídlo

Bleskosvod může být:

• Tyč – kovový kolík připevněný k rámu (na střeše, u domu, na vysokém stromě rostoucím u domu). Kolík je připojen k uzemňovacímu systému pomocí kovového drátu. Tento hromosvod vypadá esteticky, ale jeho plocha pokrytí není velká. Je pro ně snadné vypočítat ochrannou oblast: od nejvyššího bodu kolíku musíte mentálně nakreslit čáru k zemi pod úhlem 45 °. Vše, co skončí v oblasti obvodového trojúhelníku, je chráněno před údery blesku.

• Kabel – jeho zvláštností je několik stožárů (dva nebo čtyři), které jsou navzájem spojeny ocelovým nebo hliníkovým drátem. Tento hromosvod je účinnější a pokrývá větší plochu ochranou.

Tyto dva typy hromosvodů jsou nejběžnější a používají se v soukromých domech a chatách, protože jejich design je jednoduchý a instalace není obtížná vlastním rukama.

Prvky ochrany před bleskem

Jakýkoli typ systému hromosvodu se skládá ze tří povinných prvků:

• Bleskosvod. V tyčovém hromosvodu je to čep upevněný nad komínem minimálně 1 m v kabelovém hromosvodu je to drát spojující stožáry na střeše; Kovová střecha může také fungovat jako hromosvod, pokud je tloušťka povlaku 4-7 mm.
• Svod je jedním z hlavních prvků ochrany před bleskem. Skládá se z měděného (d 16 mm²), hliníkového (d 25 mm²) nebo ocelového (d 50 mm²) drátu.
• Uzemnění je systém kovových tyčí spojených navzájem vodivým materiálem. Nachází se pod zemí v hloubce minimálně 80 cm.

Materiály a nástroje

Chcete-li vytvořit ochranu před bleskem vlastníma rukama, budete potřebovat:

• Hromosvod je špičatý kolík. Lze použít televizní stožár nebo rozhlasovou anténu, lze zakoupit i vzduchovou ukončovací tyč od jednoho z předních výrobců: SCHIRTEC, OBO Bettermann, J Propste, GALMAR;
• Měděný, hliníkový nebo ocelový drát doporučeného průřezu;
• Kolíky, trubky nebo kovové pásy pro uzemnění;
• Stožár (rám);
• Plastové uzávěry;
• Nářadí (kladivo, vrtačka, lopata).

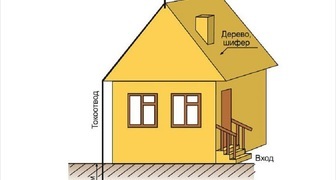

Montáž kabelového hromosvodu

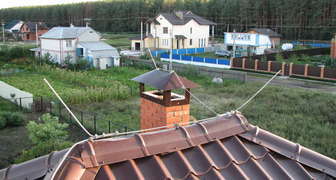

V první fázi instalace ochrany před bleskem je nutné podél hřebenů střechy natáhnout drát, který bude sloužit jako hromosvod.

Pokud je střecha pokryta hořlavými materiály (dřevo, plastové dlaždice), drát by měl být umístěn ve vzdálenosti 10-15 cm od povrchu na speciálních plastových spojovacích prvcích. Konce drátu jsou připevněny ke kovovým stožárům (horizontální hromosvody), nebo vertikálně ohnuty.

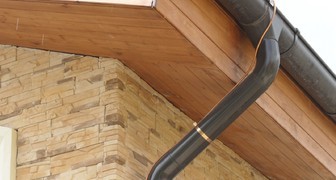

Svod je připevněn k hromosvodu svařováním, šrouby nebo nýty. Připojovací body jsou izolované. Na střeše je spodní vodič upevněn pomocí konzol, na stěnách domu – pomocí plastových spojovacích prvků. Drát lze umístit do kabelového kanálu, aby se zabránilo negativnímu vlivu atmosférických jevů na něj.

Zemnící systém je instalován ve vzdálenosti nejméně 5 m od domu, cest, laviček. V blízkosti by neměly být žádné prostory pro hraní dětí nebo pro procházky zvířat. Uzemnění funguje pouze ve vlhké půdě, s čímž je také nutné počítat při výběru místa.

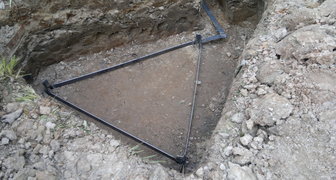

Postup instalace uzemnění ochrany před bleskem je:

• Vykopejte příkop do hloubky, kde je půda vždy vlhká (nejméně 80 cm)
• Zatlučte kovové kolíky do spodní části výkopu.

• Spojte kolíky svařením ocelovým páskem nebo trubkou.
• Prodlužte uzemnění ocelovou páskou do bodu, kde se připojuje ke spodnímu vodiči.

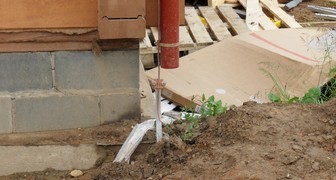

• Připojte spodní vodič k zemi.

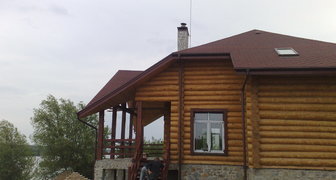

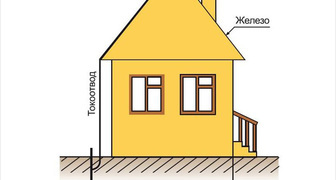

Montáž tyčového hromosvodu

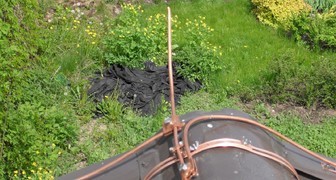

Tyčový hromosvod vyžaduje instalaci vysokého rámu. Jeho roli může plnit televizní anténní stožár. Hromosvod je připevněn ke stožáru přivařením nebo šrouby.

Instalace svodu a uzemnění takové ochrany před bleskem se neliší od výše popsaného. Po dokončení práce je nutné zkontrolovat odolnost celého systému. Neměla by překročit 10 ohmů.

Služby

Preventivní údržba hromosvodu zahrnuje pravidelné čištění čepu tyče od nečistot, prachu a oxidů a také kontrolu neporušenosti všech spojů.

Instalace hromosvodu na vaši chalupu není nic složitého. Pokud dodržíte všechna doporučení a normy pokynů pro instalaci ochrany před bleskem RD 34.21.122-87, pak ve správný čas bude fungovat bezchybně.

Navzdory skutečnosti, že je snadné vyrobit hromosvod vlastníma rukama, doporučuje se kontaktovat specialisty, aby takovou práci provedli. Pouze odborníci budou schopni navrhnout, které materiály je nejlepší použít konkrétně ve vaší situaci, poskytnout kvalifikovanou pomoc při výběru správného místa pro instalaci a vzít v úvahu negativní faktory, z nichž ochrana nemusí fungovat.

Blesk byl vždy jedním z nejstrašnějších přírodních jevů. Do domu udeří jen zřídka, ale následky jsou takové, že stačí jednou za život. Pokud se váš dům nachází vedle vysoké věže s hromosvodem nebo elektrického vedení, pak máte štěstí. Pokud ale stojí sám nebo na kopci, poblíž vodní plochy, pak Je lepší neriskovat.

Aby se předešlo takovým následkům během stavebních prací implementuje se obvod ochrany proti bleskuSoukromé domy jsou podle SNiP klasifikovány jako budovy třetí třídy požární bezpečnosti a podléhají povinné ochraně před bleskem. Hromosvod se neplánuje, až dům září novými taškami, ale ve fázi vývoje projektu. Poté s ním tvoří jedno architektonické řešení.

Výběr typu

Typ plánované ochrany před bleskem závisí na počátečním stavu domu a podmínkách, ve kterých se nachází. Blesk obvykle udeří do nejvyššího bodu domu nebo do sousedního stromu. Stromy, antény, sloupy vytvářejí při zásahu bleskem efekt clony a do zasažené oblasti mohou spadnout sousední budovy, auta. Druhou podmínkou pro ochranné zařízení je půdní typ, jejichž různé typy mají různou proudovou vodivost a odpor, což se bere v úvahu při výběru průřezu kovového pásu a hloubky obrysu.

Pokud se váš dům nachází v blízkosti vodní plochy nebo pramenů, je riziko zasažení výbojem maximální, zejména pokud klimatické podmínky dovolují, aby počet bouřek překročil 40 hodin ročně.

Jak vybrat správnou parketovou desku? Odpověď na tuto otázku najdete zde. A zde je článek o instalaci uzemnění pro váš dům.

Zařízení na ochranu před bleskem pro soukromý (venkovský) dům

Princip bleskosvodu jednoduché – ochrana domu před zničením odvedením elektrického výboje do země. Ochrana před bleskem je účinná pouze v případě komplexního řešení. Kompletní systém zahrnuje vnitřní a vnější ochranu. První chrání zařízení před přepětím během bouřky. I když blesk udeří několik kilometrů daleko, je nutná přepěťová ochrana. Instalace hotové přepěťové ochrany není složitá, ale pokud takovou ochranu nemáte, Použijte nejspolehlivější metodu – vypněte elektrické spotřebiče, pokud je bouřková fronta do 3 kmČasový rozdíl mezi hromem a bleskem by měl být menší než 10 sekund. Vnější ochrana před bleskem zajišťuje bezpečnost domu a osob uvnitř během bouřky. Zařízení nejjednoduššího bleskosvodu: podpěra, bleskosvod, svod a zemní smyčka. Bleskosvod — kovový vodič o délce až 1,5 m, který přijímá bleskový výboj. Instaluje se na střechu, komín, televizní anténu — jakékoli nejvyšší místo v domě. Tato metoda je vhodná pro kovové střešní krytiny.

Pokud je střecha z břidlice, na dřevěných podpěrách se napne kovový kabel dlouhý 1-2 m a chrání se izolátory.

U taškových střech se podél hřebene natahuje hromosvodová síť se svody, které z ní vycházejí. Svod spojuje hromosvod se zemní smyčkou. Tento ocelový drát se položí podél zdi domu a přivaří se k hromosvodu a zemní smyčce. Uzemnění ochrany před bleskem — 2 elektrody spojené a zaražené do země. Pokud existuje obvod, je to již dobré, ale podle pravidel musí být uzemnění domácích spotřebičů a ochrana domu před bleskem společné. Poloměr ochranného působení bleskosvodu se určuje podle vzorce R = 1, 732 h, kde h je výška bleskosvodu. Jak toto zařízení funguje? Elektrický proud vždy prochází obvodem s nejmenším odporem a bouřkový blesk je kolosální výboj elektřiny s proudem 100 000 A. A správně vyrobený bleskosvod bude představovat tento nejmenší odpor, podél kterého bleskový výboj půjde do země a ochrání váš domov. Tento obrázek ukazuje jednu z možností zařízení ochrany před bleskem pro váš dům.
Toto video popisuje podstatu blesku a jak se před ním chránit.

Jak si vlastníma rukama zorganizovat zásobování vodou soukromého domu, se dozvíte v tomto článku. A v tomto článku o trávníku – luční bluegrassu.

Ochrana dřevěného domu před bleskem vlastníma rukama

Poté, co jsme si vymysleli zařízení hromosvodu, není tak těžké chránit svůj dům nebo chalupu svépomocí. Rozhodli jsme se pro typ střechy, pojďme si o každé metodě ochrany podrobně povědět. Síť na ochranu před bleskem — pletivo z kovového drátu o průměru 6 mm, vyrobené svařováním v místech průsečíků. Pokládá se na střechu a je pomocí několika proudových přívodů připojeno k uzemňovacímu obvodu. Je vhodné pro nekovové střechy, pokud je nutné chránit jednu budovu, protože sousední budovy jsou níže. Někdy se toto pletivo pokládá na střechu již během stavby domu. Drát na ochranu před bleskem — kabel je natažen na izolátorech mezi dvěma kovovými nebo dřevěnými podpěrami. Jsou instalovány na hřebeni střechy ve výšce 0,25 m. Průměr drátu není menší než 6 mm. Z tohoto drátu se vytvoří smyčka kolem trubky a připevní se k hromosvodu. Spojení se nejlépe provádí svařováním nebo pájením. Z tohoto drátu se vyrobí také svod. Výsledkem je ochranná zóna ve tvaru chýše, která je vhodná pro všechny nekovové střechy. Čepový hromosvod je kovová tyč kulatého, čtvercového nebo obdélníkového průřezu o délce nejméně 0,25 m a ploše průřezu 100 mm². Snáší největší nápor a musí odolávat různým tepelným a dynamickým zatížením. Je vyrobena z materiálu, který nepodléhá oxidaci (měď, pozinkovaná ocel), protože jej nelze natřít. Minimální průměr průřezu tyče nebo plynové trubky je 12 mm. Pokud je trubka dutá, musí být konec svařen. Instaluje se na hřeben střechy na stožár požadované délky. Spodní vodič slouží k nasměrování přijatého výboje do země. Připevňujeme jej svařováním, pájením nebo šrouby. Kontaktní plocha by v tomto případě neměla být menší než dvojnásobek plochy průřezu spojovaných částí.

Tento typ ochrany je vhodný pro kovové střechy a samotnou střechu je také třeba uzemnit. Vytvoří jakýsi ochranný deštník. Lze jej připevnit hřebíky, sponkami, svorkami.

1. Vykopejte podél domu příkop, široký jako lopata, dlouhý 6 m a hluboký až 1 m.
2. Do dna příkopu zatlučte každé tři metry tři pozinkované vodovodní trubky o průměru 20 mm a délce 2 m. Na povrchu nechte 5 cm.
3. K trubkám by měl být položen a přivařen drát o průměru alespoň 8 mm. K střední trubce by měl být také přivařen vodič proudu. K trubkám můžete přivařit šrouby a trubky spojit měděným kabelem.
4. Namažte šrouby mazivem a zahrabejte trubky.

Pokud je půda suchá a podzemní voda je hluboká, můžete zkonstruovat svislou zemnící elektrodu ze dvou tyčí dlouhých 2-3 m, které jsou zaraženy do země do hloubky 0,5 m a vzdáleny od sebe 3 m. Jsou spojeny propojkou o průřezu 100 mXNUMX.

Toto uzemnění lze také použít k ochraně elektrických spotřebičů a elektrických panelů v domě. Během bouřky je nebezpečné nacházet se v okruhu 4 m od země. (můžete se dostat pod krokové napětí). Ochrana před bleskem může být uspořádána i na stromech. To je možné, pokud je strom 2-2,5krát vyšší než dům spolu s anténou a je umístěn 3-10 m od domu. Je vyrobena z kusu drátu o průměru 5-8 mm, má jednostranný svod a jedno uzemnění ve tvaru smyčky.

Hromosvody používané k ochraně před lineárním bleskem jsou proti kulovému blesku neúčinné. Aby se zabránilo úderu blesku do domu Během bouřky musí být okna, dveře a komíny pevně uzavřeny a větrací jednotky musí mít síť z měděného nebo ocelového drátu s 3-4 cm okny a spolehlivé uzemnění.

A konečně, některé tipyK uzemnění kovové střechy lze jako svody použít dešťové kanalizace. Pro usnadnění pokládky potrubí můžete nejprve postavit lešení. Pokud rozměry nejsou známy, lze ochrannou zónu určit pomocí pravidelného pravoúhlého rovnoramenného trojúhelníku. Namiřte na hromosvod podél delší strany (hypony). Krátká strana (kateta) je rovnoběžná se zemí.

Pokud je záměrný bod pod vrcholem hromosvodu, nacházíte se v ochranné zóně. Neumisťujte svody v blízkosti dveří. Všechny kovové konstrukce na střeše jsou také uzemněny. Stav ochrany před bleskem vyžaduje údržbu a systematickou kontrolu spojů. Nejlepší je, když jsou svařené.

Pro spolehlivost si můžete postavit dva hromosvody. Nedovolte korozi, pravidelně je čistěte od vodního kamene. Každých pět let otevřete uzemňovací elektrody, zkontrolujte je a v případě potřeby vyměňte. A váš hromosvod vám bude poskytovat bezpečné bydlení po mnoho let.

V tomto videu si můžete prohlédnout příklad instalace ochrany před bleskem.
