Osvětlení schodiště

Na základě projektu automatického osvětlení schodiště pomocí Arduina, který zase vznikl na základě jiného projektu, jsem doplnil a zmodernizoval obvod a kód a získal vlastní verzi. Toto je můj první projekt na Arduinu, takže vše popíšu „pro panáky“, tzn. aby mi bylo jasné, jestli se k tomu chci později vrátit.

Cíl projektu

Udělejte krásné a funkční osvětlení pod schody do druhého patra v soukromém domě. V noci by mělo být zapnuto „povinné“ osvětlení na prvním a posledním schodu, aby bylo vidět. Když někdo začne stoupat nebo sestupovat po schodech, mělo by se rozsvítit osvětlení celého schodiště. Také jsem chtěl „zábavný“ režim osvětlení na prázdniny.

Co je potřeba

Použil jsem čínský ekvivalent Arduino PRO Mini ATMEGA328P 5V 16MHZ jako centrální mozek.
Senzory: fotorezistor pro měření osvětlení (mám Fotorezistor GL5516 LDR ), dva ultrazvukové dálkoměry, které signalizují, že někdo vyšel po schodech (já Ultrazvukový modul HC-SR04 ).
Celý systém bude napájen z 12voltového zdroje. Protože polovina všech prvků je napájena 5 volty, obvod se přepne z 12 na 5 voltů pomocí lineárního regulátoru (mám L7805CV TO-220 Regulátor napětí 5V ) a tři keramické kondenzátory (mám dva s označením 334 — to je 0,33 mikrofaradů; a jeden se značkami 104 – to je 0,1 mikrofaradu).
Měl jsem 19 kroků, které potřebovaly podsvícení. Protože vybraný ovladač nedokáže poskytnout tolik digitálních výstupů (pro ovládání každého LED pásku), je systém doplněn o driver LED pásku (mám tento ST M5451B7 OVLADAČE LED DISPLEJE DIP-40 ), ke kterému lze připojit až 34 pásek a to vše je řízeno dvěma digitálními výstupy ovladače.
Všechny prvky byly na model sestaveny postupně, jeden po druhém. Celý tento proces popíšu po částech níže.

Připojení fotorezistoru

Fotorezistor má shodné nohy – polarita není důležitá. Ihned připojíme jednu nohu na +5 voltů. Druhou nohu připojíme k zemi přes odpor 10 kOhm a stejnou nohu připojíme k analogovému vstupu regulátoru (v mém případě je to A0).
Skica v Arduinu:

int led = 13; // Переменная с номером пина светодиода int ldr = 0; // и фоторезистора void setup() < pinMode(led, OUTPUT); //указываем, что светодиод - выход Serial.begin(9600); >void loop() < // read the input on analog pin 0: int sensorValue = analogRead(A0); // print out the value you read: Serial.println(sensorValue); delay(100); // delay in between reads for stability if (analogRead(ldr) < 500) digitalWrite(led, HIGH); // если показатель освещенности меньше 500, включаем светодиод else digitalWrite(led, LOW); // иначе выключаем >

Tento program umožňuje rozsvítit zelenou LED, která je již na ovladači, když úroveň osvětlení klesne pod určitou hodnotu 500. Hodnoty osvětlení jsou také odeslány do počítače (zobrazeno v programovacím prostředí Arduino: Service/Port Monitor).
Schéma zapojení. Na schématu není uveden programátor (mám PL2303HX USB To RS232 TTL Auto Converter Adapter), ke kterému jsou ve schématu vedeny vodiče z ovladače.

Připojení ultrazvukového dálkoměru

Dálkoměr HC-SR04 má čtyři kontakty. Grd a Vcc jsou připojeny k 5 voltům z regulátoru (na mínus a plus). Zbývající dva kontakty (Trig a Echo) jdou na digitální vstupy ovladače (v mém případě je to Echo – 13, Trig – 12). Pro práci s tímto senzorem existuje malá knihovna. Ale to už je trochu zastaralé. Zkopírujte obsah archivu do adresáře se skicami a knihovnami (adresář Ultrasonic jsem získal v /home/oleg/sketchbook/libraries). V tomto adresáři v souborech Ultrasonic.cpp a Ultrasonic.h nahraďte

#include "WProgram.h"

#if defined(ARDUINO) && ARDUINO >= 100 #include "Arduino.h" #else #include "WProgram.h" #endif

To vám umožní načíst různé verze knihoven v různých verzích Arduino IDE.
Náčrt pro testování činnosti ultrazvukového senzoru (zobrazuje na počítači hodnoty dálkoměru v centimetrech):

#include Ultrasonic ultrasonic(12,13); // 12 Trig; 13 Echo void setup() < Serial.begin(9600); >void loop() < // print out the value you read: Serial.println(ultrasonic.Ranging(CM)); delay(100); // delay in between reads for stability >

Připojení lineárního regulátoru

Lineární regulátor L7805CV má tři nohy. První je v napájecím zdroji (máme +12 voltů), druhá je „zem“ (připojujeme ji ke sběrnici, kde bude napájení 5 voltů), třetí větev je výstup +5 voltů. Před připojením +12 voltů propojíme vstup a zem keramickým kondenzátorem (ten můj má označení 334 – 0,33 mikrofarad). Na „zem“ a výstup umístíme dva keramické kondenzátory (stejný pro 0,33 mikrofaradu a označený 104 pro 0,1 mikrofaradu).

Moderní trh stavebních materiálů nabízí obrovskou škálu světelných zdrojů, což umožňuje uspořádat osvětlení schodiště jakéhokoli designu s přihlédnutím k uspořádání a interiéru domu, jakož i chuťovým preferencím a finančním možnostem jeho majitel.

Základní kritéria pro výběr osvětlení na schodiště

Zpočátku byste se měli rozhodnout, co vám bude vyhovovat a co ne. To ušetří čas, protože nemusíte studovat celý dostupný sortiment – okamžitě se zaměříte na příslušnou kategorii svítidel.

Při výběru osvětlení pro schody tedy hrají rozhodující roli následující kritéria:

• Design schodiště. Pokud můžete zavěsit kaskádový lustr uprostřed točitého schodiště a osvětlit celý let najednou, pak v případě pochodové konstrukce tato možnost okamžitě zmizí.
• Typ kroků. Vzdušné (otevřené) schodiště eliminuje možnost instalace skrytého vestavěného osvětlení. V těchto případech se světelné zdroje obvykle instalují ze strany nebo shora.
• Vlastnosti zábradlí a plotů. Někteří designéři je používají pro lokální osvětlení, které se montuje do zábradlí nebo bočních prvků schodišť.
• Dostupnost přirozeného světla. Umístění a intenzita umělého osvětlení závisí na tom, zda na schody dopadá sluneční světlo. Pokud je například okno obráceno ke schodišti, můžete vytvořit bodové osvětlení nebo lineární osvětlení s rozptýleným světlem.
• Finanční možnosti zákazníka. Tento faktor je často dokonce rozhodující, protože některé lampy jsou levné, zatímco nákup jiných může vážně zasáhnout rodinný rozpočet. Navíc spotřebovávají energii jinak – některé v normálním režimu, jiné v ekonomickém. Také náklady na osvětlení schodiště v soukromém domě budou záviset na tom, zda je systém zapnutý ručně, automaticky nebo neustále. Druhý případ samozřejmě nemá se spořením nic společného. Jednoduše nemá smysl instalovat jej v soukromém domě – to je možnost pro veřejná místa (restaurace, bary atd.).

Produkt, který vyberete, musí být posouzen podle každého ze specifikovaných kritérií, aby bylo zajištěno

Způsoby osvětlení schodů

Zpočátku stojí za zmínku, že bez ohledu na to, která metoda je zvolena, osvětlení schodů by mělo být bezpečné, a proto ne příliš jasné. Je lepší, aby lampy byly matné a neoslepovaly oči. Matné světlo zajišťuje také difuzní osvětlení, které vytváří iluzi denního světla.

Osvětlení schodiště s lustrem

Tradiční stropní osvětlení je považováno za nejlepší možnost, která je vhodná pro téměř všechny interiéry, uspořádání a konstrukční prvky schodů. Jedinou výjimkou jsou pokoje s nízkými stropy. V tomto případě může záplavové světlo proměnit schodiště v ponuré místo. Mimochodem, takové osvětlení v domě je nejjednodušší instalovat.

nástěnné svícny

Boční osvětlení může umístit potřebné akcenty na schodiště a také se stát alternativou k centrálnímu světlu s nízkými stropy. Svícny by měly být instalovány mírně nad úrovní hlavy, aby při pohybu neoslepovaly oči.

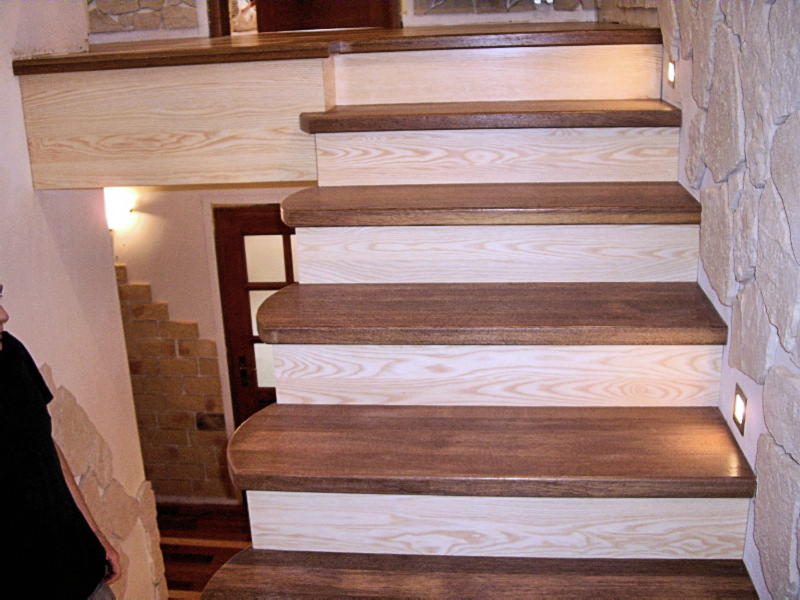

Bodové osvětlení schodů

Bodová světla poskytují nejrovnoměrnější osvětlení schodů a měkké světlo. Jeho intenzitu lze upravit počtem lamp, stejně jako jejich průměrem, ale v každém případě se bude jednat o rozptýlené světlo vytvářející efekt soumraku.

Pro bodové osvětlení schodiště se používají neonové, LED a halogenové svítidla. Ty se nyní používají zřídka, protože se rychle rozpadají.

Směrové osvětlení

Nejčastěji se používá na dlouhých letech, kde je použití lustrů nebo svícnů považováno za nevhodné (kvůli nadměrnému nepořádku a vysokým nákladům na energii). Takové osvětlení udává směr a umožňuje předem vidět délku a šířku rozpětí, výšku kroků díky jasně definovanému obrysu.

S jeho vytvořením vám pomohou následující zařízení:

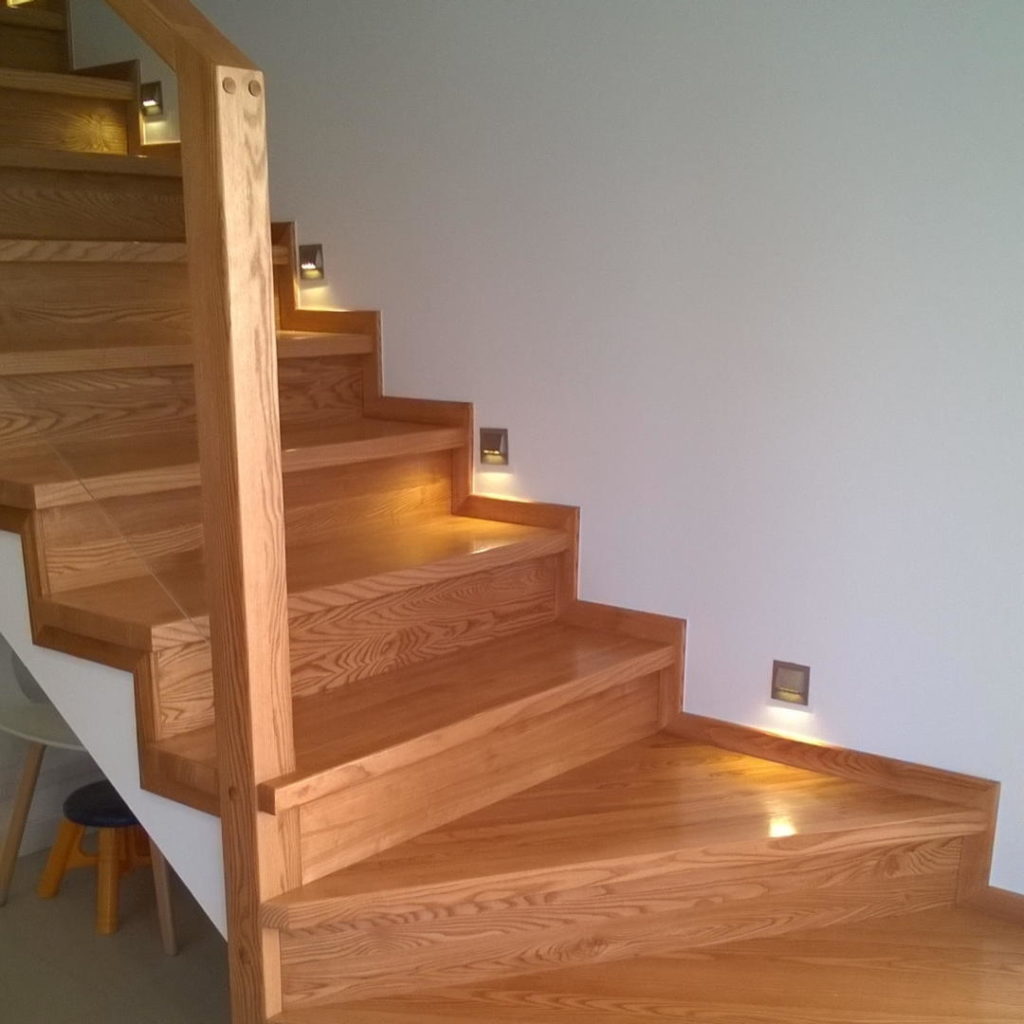

• skvrny instalované pod schody nebo na stěně u základny schodů;

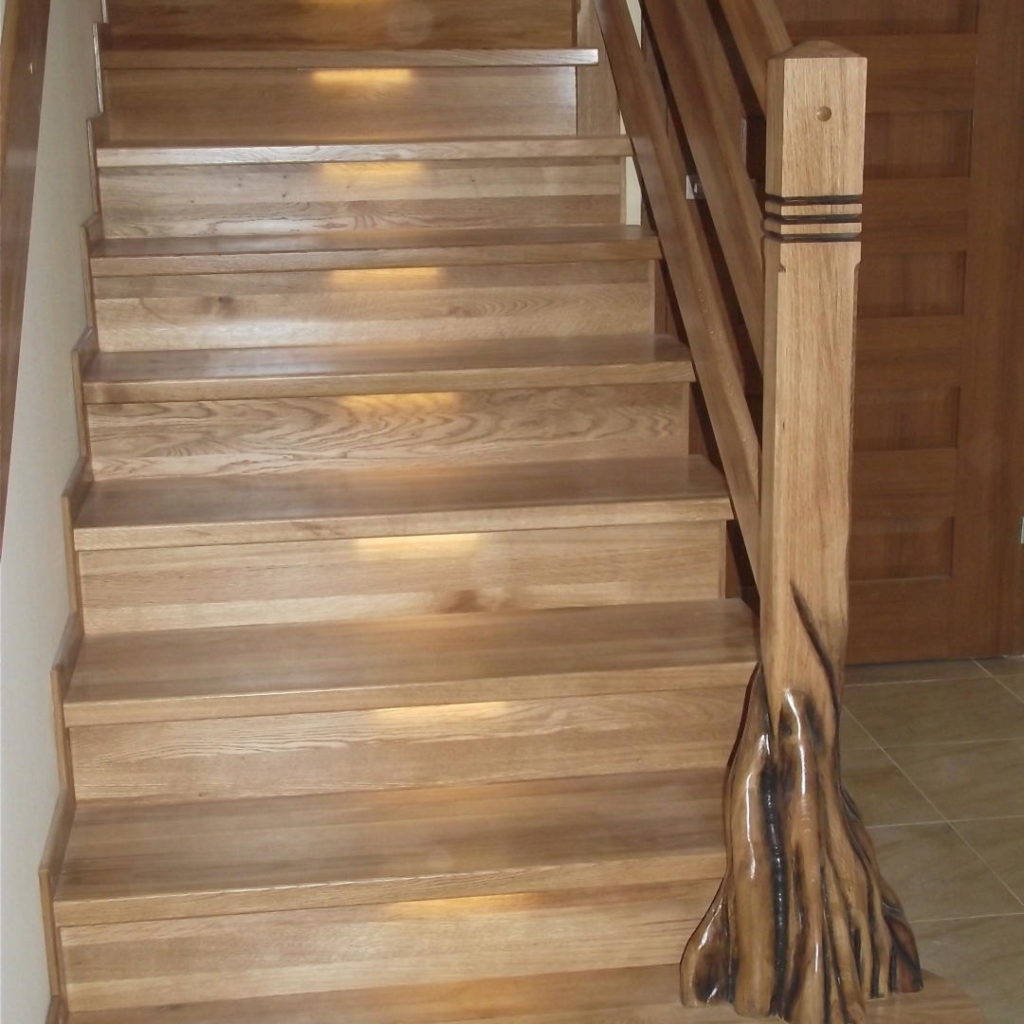

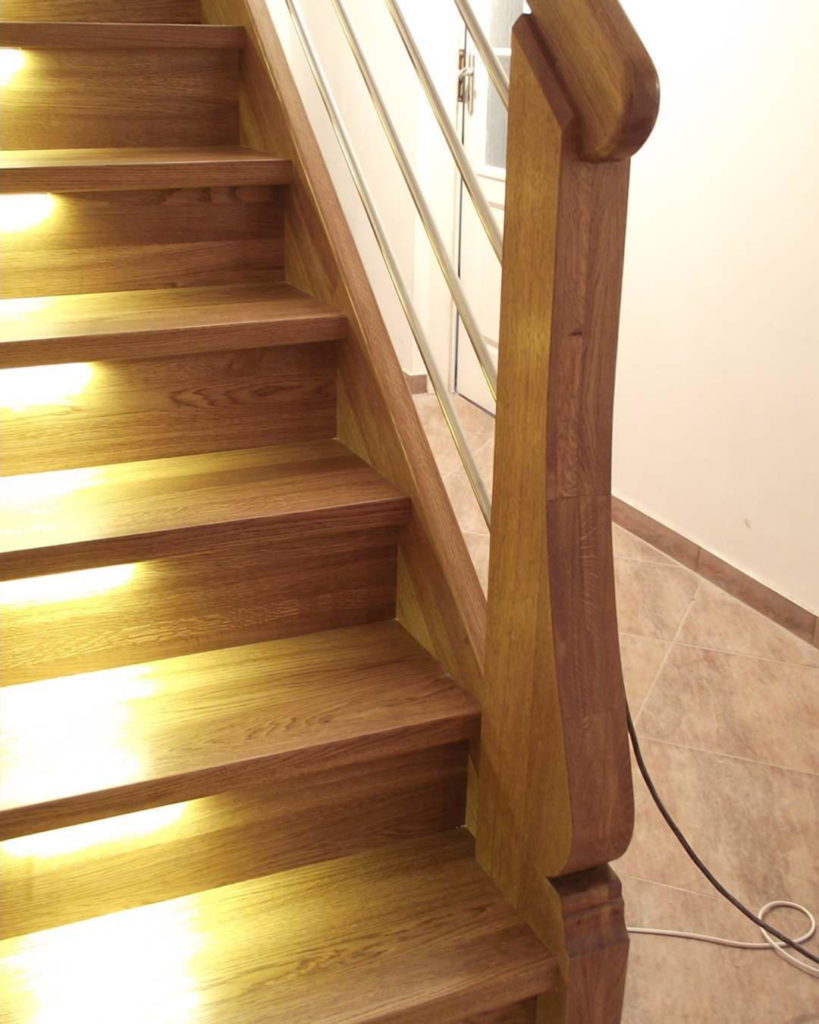

• LED pásek namontovaný pod schůdky;
• LED diody namontované na zábradlí.

LED žárovky lze vyměnit za zářivky. Výhodou obou je nízká spotřeba energie a také ochrana proti přehřátí.

Možnost kombinovaného osvětlení

Zahrnuje použití několika světelných zdrojů různých typů. Například kombinace centrálního lustru a instalace světelných pásů nebo luceren na sloupky nebo zábradlí.

Typy svítidel pro osvětlení schodů

Svítidla, která lze použít k osvětlení schodů, se liší cenou, životností, povahou vyzařovaného světla, tvarem atd.

Halogenové žárovky

Jsou instalovány v lampách a poskytují rovnoměrné světlo na schodech, ale jsou velmi horké, takže by neměly přijít do styku se dřevem. Pokud v domě dochází k častým výkyvům napětí, je lepší zvolit jinou možnost, protože tyto lampy v takových podmínkách rychle vyhoří. Nejlevnější varianta osvětlení schodiště.

Neon

Jde o elastickou trubici, do které je pumpován neonový plyn. Světlo, které vydává, nelze s ničím zaměnit – je podobné kosmickému záření, hodí se tedy nejvíce do interiérů ve futuristickém stylu.

Mezi jejich výhody patří:

• nízká spotřeba energie;
• odolnost proti mechanickému namáhání;
• odolnost proti vlhkosti;
• životnost.

Neonové trubice jsou k dispozici v různých barvách, ale v jakékoli „barvě“ mají chladný odstín. Mají nejvyšší cenu z uvedených možností.

Světelné diody (LED lampy)

Jedná se o flexibilní pás s velkým počtem malých energeticky úsporných žárovek. Proces instalace takových lamp je jednoduchý a snadný:

• Existují modely s přilnavou stranou, které lze snadno připevnit na jakýkoli povrch podle jeho obrysu;
• Jiný typ LED lamp se montuje na lepidlo nebo tekuté nehty.

LED jsou k dispozici také ve formě malých žárovek, které se používají k instalaci systému bodového osvětlení. Mohou být různých barev, takže se dají sladit do každého interiéru. Dalším plusem je, že se nezahřívají, což znamená, že jsou absolutně bezpečné, a proto je lze připevnit i na dřevěné schody. Jejich průměrná životnost je 50 tisíc hodin.

Osvětlení schodiště v domě pomocí LED lze upravit pomocí sledovacího senzoru. To znamená, že světlo se automaticky rozsvítí, když vystoupáte/sestoupíte po schodech. LED lze považovat za „zlatou střední cestu“ z hlediska ceny mezi halogenovými žárovkami a neony.

Kombinace designu a přirozeného slunečního světla

Aby prostor schodiště přestal být uzavřeným a neatraktivním místem, měla by být hra světla využita na maximum. Faktem je, že při navrhování budoucího topného systému je třeba vzít v úvahu:

• přítomnost/nepřítomnost okna nebo průhledných dveří v blízkosti schodiště;
• plocha schodiště a dispoziční prvky;
• design a barevné prvky dekorace místnosti.

Pokud je schodiště tmavé a těžké, použijte skleněné nebo čiré plastové zábradlí a zkuste použít stropní osvětlení, abyste rovnoměrně osvětlili celou plochu schodiště. Pak bude jeho design vizuálně vypadat lehčí a lehčí.

Pokud kroky směřují přímo k oknu, je situace mnohem jednodušší. Dodatečné osvětlení je nutné vytvořit pouze v případě zataženého počasí a tmy. Zcela dostačuje skryté osvětlení, které je v současnosti nejnovějším trendem: měkké rozptýlené světlo udá směr pohybu a vytvoří neobyčejný estetický střih schodiště.

Automatické podsvícení

Automatický schodišťový systém se montuje z LED pásků, které jsou napojeny na pohybové čidlo. Nebudete muset hledat vypínač pokaždé, když jdete po schodech nahoru nebo dolů, a nebudete muset utrácet neuvěřitelné množství peněz za účty za energii, jako by bylo podsvícení stále zapnuté.

Chytré osvětlení se zapne, když jednotlivé zóny projdou pohybovým senzorem, které se po jejich průchodu vypnou.

Pokud se v elektrice nevyznáte a neznáte truhlářství, svěřte výrobu schodů a montáž osvětlení našim specialistům. Schodiště s osvětlením na klíč zhotovujeme včas s ohledem na individuální přání zákazníka.
