Poruchy a výměna vačkového hřídele u motorů Cummins

Vačkový hřídel je v Cummins jednou z částí, jejíž činnost určuje synchronizaci všech procesů ve spalovacím motoru. Tento prvek řídí pohyb ventilů a zajišťuje jejich včasné otevírání a zavírání. Jakékoli odchylky ve fungování vačkového hřídele mohou vést k vážným následkům: ztrátě výkonu, zvýšenému opotřebení skupiny válec-píst a dokonce selhání motoru.

V motorech Cummins, stejně jako v jakémkoli jiném vybavení, pracuje vačkový hřídel při vysokém zatížení a v agresivním prostředí. Nesprávné mazání, nadměrné otáčky, deformace nebo opotřebení ložisek – všechny tyto faktory mohou negativně ovlivnit stav hřídele. Mezi příznaky vadného vačkového hřídele patří klepání, ztráta výkonu, hrubý chod a problémy se startováním.

U modelů řad Cummins ISX, QSB a QSK může dojít k selhání vačkového hřídele při 500 až 800 tisících kilometrech při intenzivním používání. Je důležité nejen včas identifikovat problémy, ale také vědět, jak správně vyměnit vačkový hřídel, abyste předešli dalším problémům.

Tento článek vám pomůže porozumět příčinám poruch vačkového hřídele a poskytne vám podrobný návod, jak jej vyměnit na motorech Cummins, abyste zajistili dlouhodobý a bezproblémový provoz motoru.

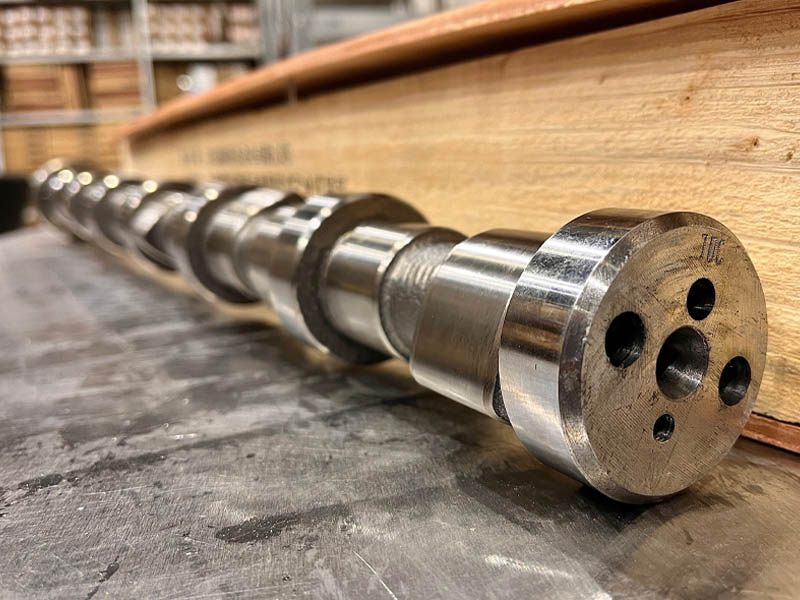

Přehled vačkového hřídele v motorech Cummins

Vačkový hřídel hraje ústřední roli v provozu motorů Cummins, řídí sání a výfuk směsi vzduchu a paliva. Jeho funkcí je synchronizace otevírání a zavírání ventilů, což je rozhodující pro účinné spalování a celkový výkon motoru.

Funkce a design

Vačkový hřídel je zodpovědný za přesné časování otevírání a zavírání ventilů, což přímo ovlivňuje výkon, spotřebu paliva a emise. Otáčí se poloviční rychlostí klikového hřídele, což zajišťuje přesné načasování chodu motoru. Konstrukce hřídele obsahuje několik vaček, z nichž každá ovládá specifický ventil. Moderní motory Cummins často používají vícenásobný systém vačkových hřídelů k ovládání ventilů na každé řadě válců.

Motory Cummins používají několik typů vačkových hřídelů.

1. Jeden vačkový hřídel – používá se u starších, jednodušších modelů, jako jsou Cummins 4BT a 6BT. U těchto motorů vačkový hřídel ovládá ventily všech válců a pracuje ve spodní části bloku, což zjednodušuje konstrukci a údržbu.
2. Dvojité vačkové hřídele – běžnější u moderních modelů, jako jsou Cummins ISX a QSB. Tyto motory používají vačkové hřídele v hlavě hlavy (DOHC – Double Overhead Camshaft), které ovládají ventily každé řady válců. Tato konstrukce umožňuje přesnější řízení časování ventilů, zlepšuje výkon a hospodárnost.
3. Čtyři vačkové hřídele – používané v některých vysoce výkonných verzích, jako jsou motory Cummins QSK. Tyto motory jsou vybaveny dvěma vačkovými hřídeli v hlavě válců, které poskytují nejvyšší stupeň kontroly časování ventilů a výkonu.

Počet vačkových hřídelů

Počet vačkových hřídelů závisí na konstrukci a účelu motoru.

• 4BT a 6BT mají jeden vačkový hřídel, který je charakteristický svou jednoduchostí a spolehlivostí.
• Modely ISX a QSB jsou vybaveny dvěma vačkovými hřídeli pro lepší výkon a efektivitu.
• QSK může používat čtyři vačkové hřídele, které poskytují maximální kontrolu a výkon v nejnáročnějších provozních podmínkách.

Vačkové hřídele Cummins jsou precizně vyrobeny z prvotřídních materiálů, aby byla zajištěna odolnost a spolehlivost. Správný provoz a údržba těchto součástí je zásadní pro udržení účinného provozu motoru a předcházení potenciálním problémům.

Poruchy vačkového hřídele a jejich příčiny

Vačkový hřídel je srdcem spalovacího motoru. Řídí otevírání/zavírání ventilů a zajišťuje dokonalou synchronizaci pístů. Jako každé mechanické zařízení se však opotřebovává a láme, což přímo ovlivňuje chod motoru. Zvažme nejčastější poruchy této součásti a jejich příčiny.

Prvním a možná nejčastějším problémem je opotřebení vaček vačkových hřídelů. V průběhu času je neustálé tření a tlak způsobí, že se ztenčují nebo poškozují. Příčinou může být buď přirozené opotřebení, nebo nedostatečné mazání.

V případě motorů Cummins, zejména výkonných modelů, jako je ISX nebo QSX, je nutné pečlivě sledovat olejový systém: sebemenší odchylka od normy může urychlit opotřebení. Doporučuje se používat oleje s vysokými vlastnostmi proti opotřebení a pravidelně kontrolovat jejich hladinu.

Druhým problémem je deformace vačkového hřídele, ke které může dojít v důsledku přehřátí motoru nebo mechanického nárazu. Přehřívání je často spojeno s poruchami v chladicím systému. Pokud motor Cummins pracuje při teplotách nad 100°C, riziko deformace se mnohonásobně zvyšuje.

To platí zejména pro silně zatížené modely pracující v extrémních podmínkách. Deformace vede ke změnám časování ventilů, což snižuje účinnost motoru a může způsobit vážné poškození dalších součástí.

Třetí typickou poruchou je porucha nebo opotřebení ložisek, které nesou vačkový hřídel. Kvůli stálému zatížení a vibracím ztrácejí časem své výkonové charakteristiky. To může mít za následek nevyváženost hřídele a zvýšenou hladinu hluku během provozu motoru. U motorů Cummins používaných v nákladních automobilech nebo stavebních strojích jsou tyto problémy obzvláště kritické, protože mohou způsobit prostoje a značné finanční ztráty.

A za čtvrté, vačkový hřídel je poháněn řetězem nebo řemenem. Jejich opotřebení nebo natažení může vést k posunu časování ventilů. A to povede k problémům se startováním motoru, nestabilnímu provozu a snížení výkonu. Pravidelná kontrola stavu řetězu nebo řemene a jejich včasná výměna je klíčem k prevenci takových problémů.

Když se objeví první známky problémů – jako je nestabilní chod motoru, zvýšená spotřeba paliva nebo neobvyklý hluk – měli byste okamžitě provést diagnostiku. Moderní metody umožňují rychle identifikovat problém a rozhodnout o opravě nebo výměně vačkového hřídele. Pro motory Cummins se doporučuje používat originální náhradní díly, protože zaručují dlouhou životnost a splnění všech technických požadavků.

Proces výměny vačkového hřídele se může lišit model od modelu motoru. Zvažme to pomocí ISF2.8 jako příkladu.

Výměna vačkového hřídele u motorů Cummins je úkol, který vyžaduje přesnost a přesnost. V závislosti na modelu motoru se postup může lišit, ale základní kroky zůstávají podobné. Zvažme výměnu na příkladu oblíbeného motoru ISF2.8, který se používá v různých užitkových a osobních vozidlech.

Zvedněte vozidlo na výtah, abyste získali přístup ke spodní části motoru. Odpojte záporný pól od baterie, abyste předešli elektrickým zkratům a nehodám.

Je důležité si uvědomit, že výměna vačkového hřídele na ISF2.8 bude vyžadovat demontáž motoru, abyste získali přístup k řetězovému kolu vačkového hřídele. Chcete-li to provést, odstraňte vakuové čerpadlo a horní kryt hlavy válců (CH). Nastavte válec č. 1 na kompresi v horní úvrati, abyste si usnadnili další práci.

1. Demontáž mechanismu distribuce plynu (GRM)

Dalším krokem je povolení upevňovacích šroubů krytu rozvodového řemene. Odstraňte kryt a napínák řetězu. Je velmi důležité zajistit řetěz, aby nedošlo k jeho vypadnutí. Například můžete použít drát k dočasnému přidržení řetězu. Poté povolte napínací šrouby rozvodového řemene a rozvodového kola vačkového hřídele.

Zcela odšroubujte šroub zajišťující fázový snímač a řetězové kolo vačkového hřídele a snažte se neotáčet klikovým hřídelem, abyste nenarušili časování ventilů. Dále opatrně sejměte rozvodový kroužek, řetězové kolo vačkového hřídele s řetězem a vybrání distanční podložky.

Demontujte vahadla se zvedači ventilů a vyjměte jejich podpůrné součásti. Díly se doporučuje označit štítkem, aby nedošlo k záměně při montáži. Odstraňte také přišroubovanou dorazovou desku a vyměňte ji, pokud je opotřebovaná, aby se zabránilo nadměrné vůli.

Nyní můžete opatrně vyjmout starý vačkový hřídel, aby nedošlo k poškození ložisek. Nainstalujte nový hřídel provedením stejného pořadí operací v opačném pořadí. Před instalací nových součástí nezapomeňte vyměnit vahadla a použít doporučený olej, jako je Valvoline. To zajistí spolehlivý provoz motoru po dokončení všech postupů.

Tento postup výměny vačkového hřídele na motoru ISF2.8 vyžaduje péči a dodržení všech technických požadavků. Správné provedení každého kroku zajistí spolehlivost a životnost vašeho motoru.

Závěr

Statistiky ukazují, že asi 15 % všech poruch motoru Cummins souvisí s opotřebením nebo poškozením vačkového hřídele. Problémy mohou zahrnovat opotřebená ozubená kola, poškozená ložiska nebo ztrátu přesnosti časování ventilů. Často mají za následek sníženou účinnost motoru, zvýšenou spotřebu paliva a v některých případech i vážnější poškození.

Mezi hlavní důvody patří nedostatečné mazání, používání nekvalitního oleje a včasná výměna komponentů. S najetými kilometry nad 200,000 XNUMX kilometrů se výrazně zvyšuje riziko problémů a majitelé aut by měli věnovat zvláštní pozornost stavu tohoto dílu.

Výměna vačkového hřídele není jen technický postup, ale celý komplex operací, které vyžadují vysokou kvalifikaci a přesnost. Používání originálních náhradních dílů a dodržování všech technických doporučení výrobce je klíčem k dlouhému a spolehlivému servisu vašeho motoru. Neměli bychom zapomínat na důležitost výběru správného oleje. Odborníci doporučují používat maziva, která splňují specifikace Cummins, aby se minimalizovalo opotřebení a prodloužila životnost nového vačkového hřídele.

V podmínkách moderního provozu spalovacích motorů, kde je každý díl vystaven značnému zatížení, je kompetentní údržba a včasná výměna kritických komponent klíčem nejen k úspoře při opravách, ale také k důvěře v bezproblémový provoz vašeho vozu. Udržujte své Cummins v nejlepší kondici a udržujte hladký a silný chod vačkového hřídele jako první den.
