Přepětí: příčiny a způsoby, jak s nimi bojovat

Napěťové rázy jsou náhlá změna síťového napětí s výraznými výkyvy. Obvykle to znamená rychlý skok v ukazateli s jeho nárůstem.

Rozlišují se následující odchylky:

• Přepětí je velký nárůst hodnot proudu. Obvykle se to považuje za přebytek nad 242 V.
• fluktuace jsou změny, které trvají až 60 sekund.
• Odchylky jsou změny amplitudy, které trvají minutu nebo déle.

Nejnebezpečnější pro technologii je přepětí, protože během tohoto fyzického procesu selžou elektrické spotřebiče.

Příčiny

Existuje velké množství různých důvodů, proč může dojít k přepětí. Ty hlavní jsou uvedeny níže.

1. Výkonná zařízení se vypnou najednou. Tento důvod se skrývá v domácnosti každého člověka. Dnes je každý dům zaplněn elektrospotřebiči se zvýšenou spotřebou elektrické energie. V budovách, kde se používá zastaralá elektroinstalace, je to nebezpečné. Nový dům přitom nemusí poskytovat ochranu, protože může být napojen na sítě, které nejsou určeny pro moderní technologie. Nejčastěji dochází k následující situaci: při současném provozu výkonných zařízení se síťové parametry „propadnou“ a když jsou vypnuty, dojde k spontánnímu nárůstu hodnot, což může vést k selhání zbývajícího zařízení.
2. Nestabilita rozvodny. Mnoho transformátorů bylo postaveno během SSSR a nebyly navrženy pro velké množství elektrických spotřebičů v síti. Navíc pracují pod značným technickým opotřebením. Při jejich navrstvení na sebe může dojít k poruchám v provozu trafostanic.
3. Havaruje. Přenosové sítě se táhnou v délce mnoha kilometrů a většina z nich byla postavena už dávno. Životnost se postupně opotřebovává a pokud dojde k přerušení nebo zkratu v síti, může dojít k prudkému nárůstu napětí v domě.
4. Nulová přestávka. Jedna z nejčastějších a nebezpečných příčin přepětí. Každý rok selže mnoho tisíc zařízení právě z tohoto důvodu, bez ohledu na to, zda pracují nebo jsou ve vypnutém režimu, hlavní je, že existuje kontakt se sítí. Když je nula porušena, napětí se objeví na „nule“ v každé zásuvce. A vzhled tohoto důvodu je docela banální – je to oslabení kontaktu na tomto vedení v domovním rozvaděči. Pokud je kontakt nestabilní, mohou být takové skoky silné.
5. Slabá půda. Uzemnění je důležitým parametrem při připojení jakéhokoli elektrického spotřebiče k síti. Umožňuje vám používat zařízení bezpečně, aniž byste přiváděli proud do těla domácího elektrického spotřebiče. Pokud je kvalita uzemnění zhoršena, zvyšuje se riziko prudkého skoku ve výkonu sítě.
6. Přetížení sítě. Elektrické zařízení, které je instalováno v rozvodnách, je navrženo pro konkrétní maximální spotřebu energie. Problém je ale v tom, že nové spotřebiče (domy) jsou napojeny na staré elektrické rozvodny, což může vytvořit vyšší zátěž, než kterou rozvodna zvládne. Kvůli tomu dochází k přepětí, které může přerušit napájení celých oblastí, nemluvě o selhání domácích elektrických spotřebičů.
7. Kvalita domovní elektroinstalace. V případě, že něco v elektrické síti nechce fungovat, je s největší pravděpodobností důvod v kontaktu. Výskyt špatného kontaktu je spojen s nekvalitní instalací elektroinstalace nebo špatnými materiály pro desky zařízení. Při takovém kontaktu dochází k jiskření. Je hlavním epicentrem prudkého nárůstu parametrů sítě.
8. Připojení reklamních zařízení. Při připojování průmyslových zařízení do sousední sítě může systematicky docházet k napěťovým rázům. Když je k síti připojen vysokovýkonný elektromotor, objevují se zapínací proudy velkého řádu. Takové proudy se mohou vracet do sítě jako reaktivní zátěž. Navíc, aby se objevil tento důvod, nemusíte ani sousedit s velkou rostlinou. Stačí, že je poblíž hypermarket nebo obyčejný autoservis.
9. efekt blikání. Tento název dostal fenomén, kdy napětí systematicky přeskakuje. Hlavním důvodem je navíc nefunkčnost regulátorů v elektrotechnice. Kvůli nim mohou zařízení trpět skoky amplitudy, ke kterým dochází pravidelně. Pozoruhodným příkladem je přítomnost blikání v žárovkách. Tento efekt může vést nejen ke snížení životnosti, ale také k úplné ztrátě funkčnosti zařízení.
10. Svařování. V městských oblastech tento typ práce neovlivňuje domácí spotřebiče, ale když žije ve venkovských oblastech, každý si může všimnout ostrých skoků, když někdo poblíž svařuje kov. To je způsobeno tím, že obloukové svařování spotřebovává velké množství elektřiny. Kvůli tomu se celá síť začne propadat, což může vést k negativním jevům nejen pro majitele zařízení, ale i pro jeho sousedy.

Následky

Než přejdeme k způsobům, jak zabránit vzniku přepětí, je třeba mluvit o tom, co se stane po takovém jevu.

Významné změny napětí mohou mít za následek otevřený plamen, který je obtížné zničit. V jiných situacích mohou elektrické součásti zařízení „shořet“. Nejmenší následky jsou snížení životnosti a předčasné selhání, což je také nepříjemné.

Způsoby boje

Existuje velké množství způsobů, jak se chránit před přepětím. Níže jsou uvedeny ty nejlepší, které mohou poskytnout zvýšenou ochranu.

RKN

Toto zařízení pravidelně měří napětí a porovnává je s přijatelnými hodnotami. Při náhlém zvýšení je přerušeno napájení budovy. Jakmile se všechna data vrátí do normálu, spustí se zdroj. Řízení trvá asi 2 milisekundy, než vypne napájení relé.

Instaluje se dvěma způsoby: jako blok v panelu a jako samostatné zařízení. První možnost je nejběžnější.

Mezi výhody patří:

• láce;
• malé rozměry;
• snadná instalace;
• nízká spotřeba zdrojů;
• pracovat v reálném čase.

Mezi negativními aspekty je třeba zdůraznit:

• vhodné pouze pro ty budovy, kde nejsou žádné systematické rozdíly;
• Neexistuje žádná přepěťová ochrana.

Stabilizátor

Zařízení je nejvhodnější v sítích s častými změnami parametrů. Práce stabilizátor napětí se provádí následovně: proud je dodáván, v zařízení je vyrovnán na 220 V, který je dodáván spotřebiteli. V tomto případě existují hraniční limity, při jejich překročení se napájení vypne.

Vyrábí se několik typů zařízení:

• reléové jsou nejjednodušší a jsou vhodné pro použití v bytě;
• serva jsou dražší než předchozí a zároveň je prakticky nepřevyšují svými vlastnostmi;
• Elektronické zvládnou drtivou většinu přepětí, ale z hlediska nákladů jsou ze všech tří nejdražší.

Při nákupu zařízení byste měli vzít v úvahu limity a výkon připojených zařízení a ponechat dostatečnou rezervu.

SPD

Toto zařízení se liší od předchozího v tom, že je schopné chránit zařízení před vysokými přepětími. Jsou dostupné ve dvou typech:

• OPN. Základem takového zařízení je varistor. Při provozu za normálních podmínek zařízení nevede proud kvůli vysokému odporu, ale pokud se zatížení zvýší, je resetováno na minimální hodnotu a výsledný proud je směrován do zemní smyčky. Potlačovače přepětí se aktivně používají v soukromých domácnostech a poskytují spolehlivou ochranu zařízení.
• Zatýkače. Tento typ se používá v sítích vysokého napětí. V případě rázu je fáze zkratována k zemi.

V domácích sítích se používají modulární svodiče přepětí, které se montují do rozvodných panelů. V tomto případě je významným faktorem správného provozu přítomnost uzemnění, jinak se stane zbytečným.

Hlavní nevýhodou je vysoká cena zařízení.

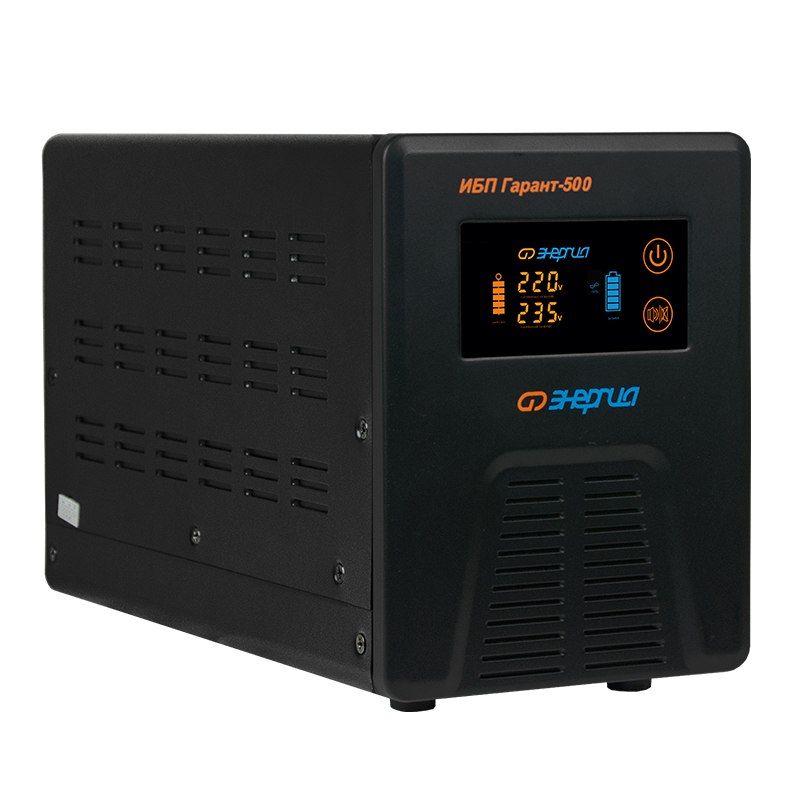

Ups

Zařízení tohoto typu jsou vhodná pouze pro ochranu zařízení před náhlými výpadky proudu. V nepřerušitelné zdroje napájení Je zde zabudovaná baterie, která pro tiché dokončení práce stačí. Nejsou však schopny chránit před jinými příčinami zvýšeného napětí.

Síťový filtr

Nejjednodušší, ale nejspolehlivější zařízení tohoto typu mohou chránit zařízení před zvýšením napětí až do 380 V, v některých případech až do 450 V, ale zařízení musí být vysoce kvalitní. Pokud je však překročena maximální přípustná úroveň napětí, zařízení selže, ale zařízení zůstane nedotčeno. Je schopen poskytnout ochranu proti malým pulzním rázům způsobeným svařovacími operacemi.

Závěr

Je třeba také říci, že byste neměli šetřit na bezpečnosti. Kvůli přepětí selhává nejen zařízení, ale také požáry, které je obtížné uhasit. Proto je nutné zajistit dodatečný ochranný systém pro elektrické spotřebiče. Při nákupu zařízení je třeba se zaměřit na místo vašeho bydliště (město nebo obec), frekvenci změn aktuálních parametrů a cenu domácích spotřebičů.

Důvody poklesu síťového napětí mohou být různé. V tomto článku se zaměříme na hlavní důvody vedoucí k nízkému napětí.

Hlavní důvody poklesu síťového napětí

Je to v naší síti vždy 220? Otázka je samozřejmě řečnická, velmi často napětí v síti neodpovídá normám a je buď příliš nízké, nebo příliš vysoké.
Zde je seznam hlavních příčin nízkého napětí:

• nízké napětí v elektrickém vedení;
• nedostatečný výkon transformátoru instalovaného v rozvodně;
• nevyváženost napětí mezi fázemi na vedení od transformátoru do domu;
• problémy v rozvaděči, malý průřez vodičů v elektroinstalaci.

Zjistěte více o příčinách nízkého napětí a metodách řešení tohoto problému

Pokles napětí v elektrickém vedení

Jedním z globálních důvodů poklesu napětí je nedostatečná kapacita výroby energie a elektrické transformace v regionu. Nedostatečné financování elektrotechnického průmyslu na jedné straně a rychlý růst spotřeby elektřiny v posledních letech na straně druhé vedou k problémům s kvalitou dodávky elektrické energie.

Řešení tohoto problému prakticky nemůžeme ovlivnit, jediným řešením je v této situaci nákup a instalace zvyšovacího stabilizátoru napětí.

Nízký napájecí transformátor nebo nesprávné nastavení

To se často stává. K jednomu transformátoru byl připojen určitý počet spotřebitelů a nebyly žádné problémy s kvalitou napájení. Pak se na stejný transformátor nebo rozvodnu připojí více nových domů a její výkon se ukáže jako nedostatečný, to vede k poklesu napětí v celé připojené síti. Tento jev je často pozorován v prázdninových vesnicích a napětí 180, 170, 160 a dokonce 150 voltů tam nejsou neobvyklé.

Jaké jsou metody řešení? Nejsprávnější je výměna transformátoru za výkonnější. K tomu však potřebujete společné řešení pro všechny spotřebitele a finanční možnosti. V tomto případě můžete problém individuálně vyřešit instalací zvyšovacích stabilizátorů napětí pro celý dům nebo požadovanou skupinu zařízení.

Fázová nerovnováha v distribuční síti způsobující snížení napětí a způsoby řešení

Důvodem poklesu napětí na vstupu do domu může být nerovnoměrné rozložení spotřebitelů v distribuční síti nebo „fázová nerovnováha“. Tento jev je zpravidla pozorován ve venkovských oblastech, v rekreačních vesnicích a v soukromém sektoru. Domy v těchto sítích se připojují k elektrické síti jednotlivě při výstavbě nových nemovitostí. Často se připojení provádí podle principu „je to tak pohodlné pro instalačního technika“ nebo „tento drát je blíže“. Výsledkem je, že na jedné „fázi“ nebo jednom „rameni“ sítě je více spotřebitelů než na jiných. Napětí v této části elektrické sítě bude nižší.

Situaci nebude možné napravit zvýšením hodnoty napětí na napájecím transformátoru, protože to povede ke zvýšení (nebo nebezpečně vysoké) hodnotě napětí v jiných částech této elektrické sítě. Správným řešením je odstranit nerovnoměrné rozložení spotřebitelů a přejít na napájení z jiné fáze sítě. Často to ale není fyzicky možné. Druhým řešením problému je instalace stabilizátoru napětí u vchodu do domu.

Problémy v domácí síti, které vedou k nízkému napětí a způsoby jejich odstranění

První věc, kterou musíte udělat, pokud máte v zásuvce nízké napětí, je zjistit, zda je problém interní nebo externí.

Nejjednodušší je zjistit, zda vaši sousedé nemají problémy s napájením. Následně je potřeba vypnout jističe v rozvodné desce a změřit napětí na vstupu do domu. Pokud je napětí nízké, pak je problém ve vnější síti. Pokud je napětí vstupující do domu normální, pak je problém v domě.
Zde je seznam běžných problémů v elektrické síti domu nebo bytu:

• Snížení napětí může být způsobeno špatnými kontakty na vstupu do rozvodné desky nebo špatnými kontakty v samotné rozvodné desce;
• pokles napětí může být způsoben špatnými kontakty ve vnitřních rozvodných skříních a na samotných zásuvkách;
• Snížení napětí může být způsobeno nesprávnou volbou průřezu vodičů v elektroinstalaci.

Pokud nemůžete zjistit přesnou příčinu sami, měli byste vyhledat pomoc profesionálního elektrikáře.

Jak zvýšit napětí pomocí stabilizátorů

Existují dva hlavní způsoby řešení problému nízkého napětí.
První metodou je instalace velkého, výkonného stabilizátoru u vchodu do domu. Takový stabilizátor musí mít vysoký výkon, velký rozsah vstupního napětí a vysokou spolehlivost. Doporučujeme stabilizátory napětí SKAT ST s výkonem od 3,5 kW do 12 kW.

Následující video ukazuje možnosti stabilizátoru SKAT ST-12345.

Druhým způsobem je instalace lokálních stabilizátorů pro napájení jednotlivých elektrických spotřebičů. Takové stabilizátory musí mít dostatečný výkon, velký rozsah vstupního napětí, kompaktní rozměry a vysokou spolehlivost. Doporučujeme stabilizátory napětí SKAT ST s výkonem od 1,5 kW do 3 kW.

Závěry: k vyřešení problému nízkého napětí v domě je nutné zjistit příčiny tohoto jevu, pokusit se odstranit problémy v síti a použít stabilizátory napětí.
