Připojení jističů v panelu: zdola nebo shora?
V podstatě můžete najít obě možnosti připojení napájecích vedení k jističům – ke spodním nebo k horním kontaktům. Jak mají být stroje vlastně zapojeny, je předmětem neustálých debat, protože na první pohled nejsou patrné žádné nedostatky.
Pro pochopení této problematiky je nutné podrobněji prostudovat informace dostupné všem. Ostatně zmatek vzniká kvůli tomu, že jistič v obou verzích zřejmě plní své funkce správně.

Pojďme se tedy nejprve podívat na aktuální verzi regulační dokumentace. Odstavec 3.1.6 oddílu 3 „Ochrana a automatizace“ Pravidel pro elektrickou instalaci (PUE) uvádí následující: „U jednosměrného napájení by připojení napájecího vodiče (kabelu nebo vodiče) k ochrannému zařízení mělo jako pravidlem, být proveden na pevné kontakty.“ V souladu s tím je nutné pochopit, na které straně je tento pevný kontakt umístěn. Na níže uvedeném zařízení VA 47-29 je vidět, že v elektrickém schématu a konstrukčně je pevný kontakt umístěn nahoře.
Je toto schéma připojení strojů spravedlivé pro různé výrobce? Podívejme se. Jak je vidět na obrázku, u stejného typu spínačů od různých výrobců zobrazených na schématu je pevný kontakt umístěn nahoře.

Nyní se podívejme na tovární dokumentaci pro některé typy zobrazených přepínačů. Pojďme si ujasnit, jaké spojení považuje za možné sám výrobce. Zvažte modulární přepínač řady Legrand TX3. Jak vidíte, v uvedeném fragmentu návodu je uvedeno, že jistič lze připojit jak nahoře, tak dole.

Co nám doporučuje světoznámá společnost ABB pro instalaci svých modulárních spínačů řady SH 200L? A ve skutečnosti je také povolena instalace přívodních vedení jakýmkoli pohodlným způsobem.

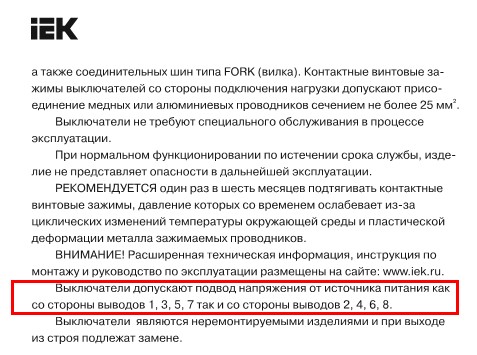

No, podívejme se na typ přepínače IEK BA 47-29, který je oblíbený kvůli své nízké ceně. V souladu s elektrickým schématem a značkami na těle spínače se číslování kontaktů 1,3,5,7 vztahuje na horní pevné kontakty a 2,4,6,8 na spodní pohyblivé kontakty. A znovu, po přečtení pokynů, vidíme, že výrobce neklade žádné požadavky na příslušné typy připojení.

Na základě poskytnutých informací můžeme učinit jednoznačný závěr, že zvažovaní výrobci stejně umožňují připojení stroje zespodu nebo shora bez narušení funkčnosti nebo jakéhokoli zhoršení vlastností jejich zařízení.
A odstavec 3.1.6 samotného PUE, uvedený výše, se zdá být „pravidlem“, což znamená, že možnost připojení k pevnému kontaktu je obvyklým převládajícím řešením při instalaci ochranných zařízení být oprávněný. To znamená, že podstatou je elementární „kultura“ a „jednotnost“ technologie výroby elektroinstalačních prací. Koneckonců je tradičně přijímáno, že při elektroinstalaci je proud do jističů přiváděn shora.
V každém případě se doporučuje bezpodmínečně dodržovat požadavky stanovené pravidly, protože to pomůže následně vyhnout se chybám při práci na elektrických sítích a dokonce eliminovat úrazy elektrickým proudem. A pouze v nejextrémnějších případech můžete uvažovat o variantě se spodním připojením, například kvůli zvláštnostem rozmístění montážních panelů nebo při nedostatečně dlouhých kabelech přívodních a vývodů.
Chcete ušetřit čas?
Svěřte výběr produktů profesionálům
Specialisté Kabel.RF® vědí o tomto produktu vše a kompetentně vám poradí s výběrem s ohledem na technické požadavky a pomohou zajistit včasnou dodávku
Odeslat poptávku na výběr produktu
Pošlete žádost emailem
Odpovězte do 15 minut
Proč potřebujete rozsvěcet světla ze tří míst?
Možností je opět mnoho, zde jsou ty nejoblíbenější:

- v chodbě ve tvaru „T“ – při vstupu z jedné strany světlo rozsvítíme a při odchodu z chodby z druhé strany světlo zhasneme. Vstupem ze třetí strany jej vypneme a tak dále. Bez ohledu na to, na které straně chodby rozsvítíme nebo zhasneme světlo, vše by mělo fungovat.
- v ložnici – při vstupu do ložnice rozsviťte světlo, jděte spát a zhasněte světlo u levého nočního stolku a rozsviťte světlo u pravého nočního stolku. Takto můžeme rozsvítit či zhasnout světlo jak u postele na obou stranách, tak u vchodu do ložnice.
- na schodech – v prvním patře rozsvítili, ve druhém zhasli, ve třetím rozsvítili. Na jakémkoli patře můžeme zapnout a vypnout světla..
Co je potřeba k ovládání osvětlení nebo jiného zařízení ze tří bodů? Sestavte dva dvoucestné spínače a mezilehlý spínač do následujícího elektrického obvodu:

Podívejme se podrobně, jak toto schéma funguje:
Představme si, že všechny přepínače mají klávesy směrem dolů. Poté se napětí na pravém spínači přeruší a lampa se nerozsvítí:

Když posuneme levý spínací klíč nahoru, obvod se uzavře a kontrolka se rozsvítí:

Po přesunutí prostředního spínače nahoru se obvod znovu otevře a kontrolka zhasne:

Když přesuneme pravý spínací klíč do horní polohy, obvod se opět uzavře a kontrolka se rozsvítí:

Posuňte opět levý spínací klíč (do dolní polohy), obvod se opět přeruší a kontrolka zhasne:

Posuňte prostřední klíč spínače do dolní polohy, obvod se uzavře a kontrolka se rozsvítí:

Pokud otočíme pravý přepínač dolů, vrátíme se k obvodu znázorněnému na obrázku 2.
Poslední možností zapnutí tohoto obvodu zůstává toto: krajní spínače jsou v dolní poloze a prostřední v horní poloze. S touto možností se obvod ukáže jako uzavřený a lampa se rozsvítí.

Ve výsledku se ukazuje, že bez ohledu na to, jakým vypínačem světlo zapneme a vypneme, vše nám bude fungovat.
Ovládání osvětlení ze čtyř a více míst
Pokud potřebujeme ovládat osvětlení (další zátěž) ze čtyř míst, pak musíme přidat další mezilehlý (crossover) spínač. Čím více bodů zapnutí/vypnutí, tím více křížových spínačů
Za zmínku stojí, že nejde o jedinou možnost ovládání osvětlení z více míst, ale o jednu z nejekonomičtějších.
Můžete například ovládat z mnoha míst pomocí následujících možností:
- pomocí stmívače a tlačítek (schéma zapojení);
- pohybová čidla a tlačítka (schéma zapojení);
- pomocí dvojitých tlačítek a stykače (stykače č. 412523, 412527, 412549 atd.);
- pomocí mechanismů ovládání osvětlení In ONE by Legrand (projekty na zakázku).
* počet mechanismů se zvyšuje s rostoucími kontrolními místy
