Drenážní systémy lze rozdělit do dvou typů: uzavřené a otevřené. Otevřená drenáž se skládá z komplexu příkopů a jam. Tento typ není příliš účinný. Tento typ vylepšení lokality není vhodný, pokud jde o designová řešení krajiny.

Odtokový systém – nedílnou součástí každé stavby. Je navržen tak, aby eliminoval možnost vzlínání podzemní vody, zaplavení místa a zničení základů. Drenážní systémy se skládají z plastových drenážních trubek, o kterých bude pojednáno níže.

Úvod do tématu: co jsou drenážní trubky, k čemu slouží, před čím chrání?

Drenážní potrubí je klíčovým prvkem systému odvodnění staveniště, jehož instalace se provádí za účelem odvodnění podzemní vody (déšť, sníh, kanály podzemní vody). Instalují se před samotnou výstavbou objektu. Potrubí se instaluje po celém obvodu staveniště nebo podél objektu, který potřebuje ochranu. Mohou být vybaveny přídavnými filtry, které zpomalují proces tvorby kalu.

Drenážní systémy pomáhají vyrovnat se s následujícími typy problémů:

• Častá tvorba louží na povrchu půdy;
• Hnití kořenů rostlin umístěných na pozemku;
• Tvorba plísní, námraza (led);
• Zničení základů budovy.

Správně zvolené a správně instalované drenážní potrubí snižuje vlhkost půdy a tím zajišťuje delší životnost stavěné budovy. Instalace těchto systémů se považuje za povinnou v případech, kdy je hloubka podzemní vody 1,5 metru nebo méně. Nebylo by špatné položit drenážní potrubí v podmínkách silných srážek v konkrétním klimatu.

Klíčové výhody plastových trubek

Plastové drenážní trubky (vyrobené z polymerních materiálů) jsou považovány za nejoblíbenější návrhy. To je způsobeno velkým počtem výhod, které jsou pro ně charakteristické:

• Jednoduchost zařízení (nízká hmotnost, není třeba vrtat otvory sami);
• Není nutné pravidelné čištění (možné s instalací filtrační vrstvy, která chrání povrch systému před tvorbou kalů);
• Praktičnost (díky mnoha upevňovacím prvkům – armaturám, T – spojení drenážních trubek je co nejpevnější a nejspolehlivější);
• Snadná instalace (odtokový systém můžete nainstalovat na místě sami, tento postup nevyžaduje specializované vzdělání);
• Dlouhá životnost (díky korozivzdornosti, hladkému povrchu a pevnosti samotné konstrukce).

Podle těchto charakteristik drenážní polymerní struktury rychle překonávají své keramické protějšky. Odvod vody se proto nejčastěji provádí plastovým potrubím.

Podrobná klasifikace potrubí

Plastové drenážní trubky se od sebe liší nejen designem (flexibilní/tuhé), ale také výrobním materiálem, možností provedení a filtračními prvky. Výběr typu produktu se provádí s ohledem na individuální požadavky a také na vlastnosti oblasti, kde se plánuje instalace systému. Pro zjednodušení výběru níže podrobně popíšeme klasifikaci trubek.

Druhy drenážních trubek podle materiálu

Klíčovou vlastností potrubních prvků je materiál, ze kterého jsou vyrobeny:

• PP (polypropylen). Trvanlivý, tepelně odolný materiál, který se v drenážních systémech vyskytuje mnohem méně často než jeho běžnější analogy. Charakteristickým rysem PP trubek je jejich dostupná cena.
• PVC (polyvinylchlorid). Materiál vyznačující se zvýšenou odolností (vůči chemickým a fyzikálním vlivům), který odolává teplotám až 90 stupňů. Standardní délka takových konstrukcí je 6-12 m, průměr – 120-200 mm.
• HDPE (polyethylen). Nejběžnější materiál používaný při výrobě drenážních systémů. To je způsobeno jeho zvýšenou pevností, odolností proti opotřebení a dostupností. Jedinou nevýhodou polyetylenových trubek je jejich nestabilita vůči vodě při vysokých teplotách. Je třeba si uvědomit, že voda procházející drenážními systémy není horká.

Nejběžnější drenážní trubky jsou vyrobeny z HDPE a PVC. Při výběru systémů je třeba vzít v úvahu řadu dalších důležitých vlastností.

Klasifikace výrobků podle počtu vrstev

Podle počtu vrstev, které má každý jednotlivý výrobek, se rozlišují následující typy drenážních trubek:

• Vícevrstvé. Obvykle se skládají ze dvou vrstev: vlnité a hladké. Vzhledem ke zvýšené pevnosti konstrukce se vícevrstvé trubky používají především pro odvod podzemních vod na velkých veřejných prostranstvích (včetně dálnic).
• Jedna vrstva. Tyto výrobky se skládají pouze z jedné vrstvy – vlnité nebo hladké. Navzdory tomu jsou také velmi žádané. Systémy tohoto typu jsou instalovány především v soukromých obytných oblastech.

Oba typy trubek jsou lehké a jsou dodávány v kompaktních svitcích.

Rozlišení soustav podle tuhosti

Podle třídy tuhosti se všechny drenážní trubky dělí na: tuhé a pružné. První z nich jsou struktury s hladkým povrchem. Jejich instalace vyžaduje povinné připojení pomocí armatur a T-kusů. Ohebné trubky jsou zase prezentovány ve formě vlnitých systémů, které se dobře ohýbají. V tomto případě je proces instalace mnohem jednodušší, protože není nutné použití speciálních spojovacích prvků.

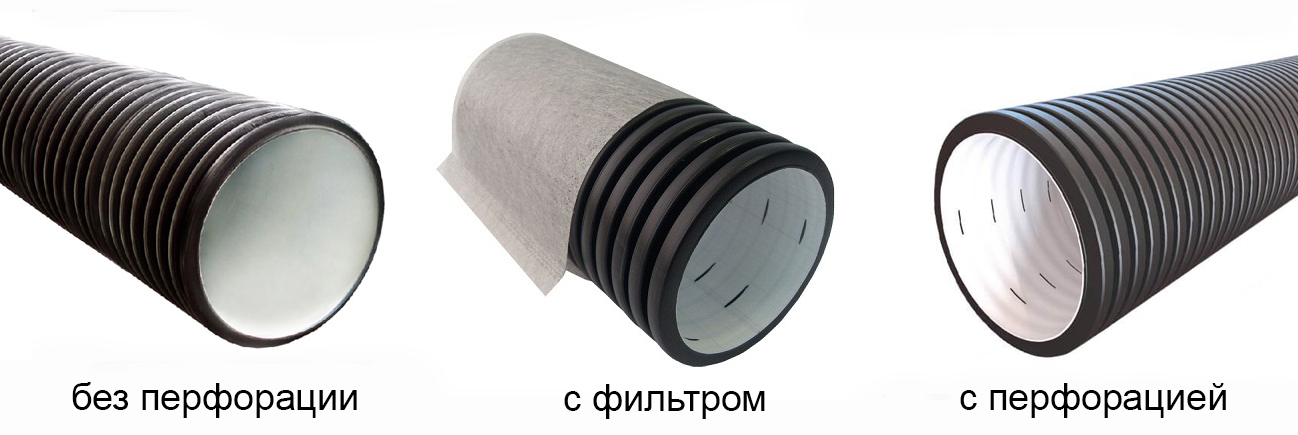

Typy provedení podle filtračního prvku a perforace

Podle typu perforované a filtrační vrstvy se drenážní systémy dělí na:

• Výrobky bez perforace (klasické prvky pro odvod vody);
• Výrobky s perforací, ale bez filtračního materiálu (instalované pro odvod vlhkosti v oblastech s drceným kamenem);
• Výrobky s perforací a filtrem (doporučujeme pro instalaci v oblastech s hlínou, pískem a hlinitou půdou).

Standardní životnost drenážních trubek stanovená výrobcem je 50 let. Ne všechny konstrukce však mohou správně fungovat po celou dobu své životnosti. Je to způsobeno vnějšími negativními vlivy, které mohou mít za následek předčasné selhání výrobků a jejich zanášení. K ochraně proti takovým následkům se používá filtrační vrstva, prezentovaná ve formě Taipar (netkaná geotextilie). Tento povlak zabraňuje ucpávání otvorů (perforací) a zároveň zajišťuje volný průchod kapaliny. Proto je nejoblíbenějším typem drenáže systém s perforací a filtrem.

Jak jsou trubky připojeny?

Účinnost drenážního systému do značné míry závisí na jeho těsnosti. Pokud nejsou spoje dostatečně zajištěny, může dojít k úniku vlhkosti. Abyste tomuto problému zabránili, musíte použít jednu z následujících metod těsnění:

• Lepení spojů drenážních trubek lepidlem odolným proti vlhkosti. V tomto případě se oba produkty odmastí, načež se spoj o menším průměru namaže lepidlem a vloží se do spoje o průměru větším.
• Tepelné svařování. Tuto metodu lze použít při instalaci pouze polypropylenových systémů. Sedadla jsou vyhřívaná a vzájemně propojená. K hermeticky uzavřenému spojení dochází po úplném vychladnutí.
• Upevnění pomocí speciálního kování. Malé tuhé systémy jsou navzájem spojeny pomocí spojek (spojek) a tvarovek. Kvalita takového spojení není v žádném případě horší než tepelné svařování.

Připojovat lze pouze tuhé trubky s hladkým povrchem. Pokud jde o flexibilní drenážní potrubí, v jejich případě je instalace možná bez dalších spojovacích prostředků.

Základní pravidla výpočtu

Instalace drenážního systému se provádí před přímou výstavbou základu (nebo současně s ní). Instalace polymerních trubek může být provedena nezávisle. Hlavní věcí je správně navrhnout nadcházející práci. Měli byste začít výpočtem vlastností potrubí:

• Průměr drenážního systému. Standardní hodnota pro stavbu domu je považována za 100 mm. Navíc, čím větší průměr, tím větší plocha bude pokryta.
• Hloubka výskytu. Hloubka drenážní trubky se určuje s ohledem na dvě kritéria: úroveň základu a zamrznutí půdy. Neexistují žádné standardní hodnoty (kvůli klimatickým charakteristikám každého území). Přibližný výpočet hloubky lze znázornit vzorcem: vzdálenost od povrchu půdy ke konečnému bodu jejího zamrznutí + 300-500 mm.
• Sklon. Sklon drenážních trubek při montáži závisí na jejich průměru: průměr 150 mm – minimální sklon 8 mm, průměr 200 mm – sklon minimálně 7 mm. Maximální hodnota sklonu (na 1 m potrubí) je 150 mm.
• Hustota filtračního materiálu. Optimální hustota geotextilií pro domácí systémy je 100-150 g/mXNUMX.

Výběr drenážních trubek by měl být proveden s ohledem na konkrétní umístění místa, vlastnosti jeho půdy a klimatické podmínky. V tomto případě je bezpodmínečně nutné poradit se s odborníkem, který bude schopen vybrat nejvhodnější vlastnosti potrubí požadované pro konkrétní oblast.

Obecné zásady instalace

Pro vytvoření přesného návrhu pro pokládku drenážních systémů je nutné dodržet několik pravidel pro pokládku a požadavky na systémy tohoto typu. V první řadě se to týká odtokové studny. Tento prvek by měl být umístěn v nejhlubší části půdy. To je nutné, aby voda mohla do studny samovolně proudit.

Měli byste také vzít v úvahu hloubku příkopu (měla by být pod základem) a také sklon odtoku (10-20 mm na metr). Pokládka trubek je nezbytně doprovázena poskytnutím dodatečné ochrany proti záplavám: směs písku a drceného kamene a geotextilie. Podrobnější algoritmus akcí je uveden níže.

Položení povrchového drenážního systému

Pokládání potrubí v systému dešťové kanalizace se provádí podle následujícího algoritmu:

1. Označení (určení umístění vpusti, umístění dešťových vpustí);
2. Zemní práce (hloubení chodeb, jejich hutnění);
3. Instalace (přímé pokládání plastových drenážních trubek, doprovázené plněním příkopů drenážní směsí);
4. Instalace doplňkových prvků systému (lapače písku, vpusti dešťové vody).

Poslední fází práce je kontrola funkčnosti systému.

Položení hlubokého drenážního systému

Instalace hlubokých systémů je považována za složitější. V tomto případě jsou hlavní fáze práce následující:

1. Návrh (umístění nádrží, studní, jasný plán drenážních potrubí);
2. Zemní práce (hloubení šachet, jám, příkopů);
3. Instalace základních prvků (nádrže, potrubí);
4. Připojení systému (před připojením drenážních trubek je třeba zkontrolovat jejich sklon);
5. Kontrola těsnosti systému (spuštěním vody);
6. Odstranění závad (pokud nějaké byly zjištěny v předchozí fázi);
7. Zasypání uloženého potrubí zeminou.

Hlavním bodem při pokládce hlubokého drenážního systému je zajištění vysoké těsnosti spojů. Měl by být testován několikrát s různým množstvím vody. Komunikaci můžete zavřít pouze tehdy, pokud jste si zcela jisti, že plastové drenážní trubky byly správně nainstalovány.

Plastové drenážní trubky jsou účinným komunikačním prvkem, který zabraňuje předčasnému zničení základu a udržuje optimální úroveň vlhkosti v půdě. Odvodňovací systémy fungují správně po dobu 50 let (a s včasným čištěním se tato doba výrazně prodlužuje). Hlavní věcí je vybrat správné produkty a správně je nainstalovat na web.

Specifikace:
TU2248-002-18669258-2006
Materiál: polyethylen
Geotextilie – “Taipar”
Perforace – 360 stupňů,
Délka perforace – 20mm
Minimální poloměr ohybu – 8 průměrů trubky
Třída tuhosti kroužku – SN6
Hloubka pokládky – až 6 m
Spojení – spojka
Provozní teplota – od – 40C do + 60C
Vnější průměr cívky – 1,50m
Výška zálivu – 0,60m
Objem návinu – 1,35 m3
Hmotnost cívky – 34,5 kg

POPIS drenážních trubek:
Drenážní potrubí jsou vlnité perforované trubky s výztužnými žebry a velkým počtem racionálních malých otvorů umístěných v dutině zvlnění. Výztužná žebra umožňují rovnoměrné rozložení tlaku půdy po celé délce trubky. Přítomnost velkého počtu optimálně umístěných otvorů speciálního profilu po celé délce potrubí usnadňuje rychlý sběr, průchod a odvod přebytečné vody z místa. Efektivní drenáž nedovolí, aby spodní voda stoupala vysoko k základům domu, a chrání budovu před poškozením spojeným s vysokou vlhkostí, plísněmi a mrazem. Pokud je nutné, aby drenáž fungovala během chladného období, měla by být položena do hloubky, která přesahuje hloubku zamrznutí půdy.

DOPORUČENÍ pro pokládku drenážního potrubí.
Pro zajištění efektivního provozu drenážního systému je nutné zvolit správné:
— průměr potrubí (v závislosti na oblasti, která má být odvodňována);
— typ potrubí (s geotextílií, bez geotextilie);
— hloubka potrubí;
– úhel sklonu potrubí
Trubky s geotextilií se obvykle používají v písčitých a smíšených půdách, zatímco v hrubých půdách lze použít trubku bez geotextilie. Obvykle se do speciálně vykopaných rýh o hloubce 0,8 – 1,8 m nasype vrstva hrubého písku a drceného kamene vysoká přibližně 15-20 cm, která se pečlivě zhutní. Šířka výkopu podél dna se rovná vnějšímu průměru trubky plus 30 – 40 cm Dno výkopu by nemělo obsahovat pevné hrudky, kameny nebo stavební odpad, který se může protlačit spodní stěnou potrubí. položil na ně. Minimální sklon drenážního potrubí směrem k drenážní studni nebo přírodnímu vodnímu toku podle stavebních předpisů je:
— 3 mm na 1 lineární metr v jílovitých a hlinitých půdách;
– 5 mm na 1 lineární metr v písčitých půdách.
V praxi se často pro dobrý průtok vody vytvoří sklon 10 mm na 1 lineární metr a rychlost proudění vody by neměla být vysoká (ne více než 1 m/s).

OBLAST POUŽITÍ:
— ochrana budov a staveb před zaplavením podzemní vodou;
— organizace odvodňovacích systémů na sportovištích (fotbalová hřiště, golfová hřiště);
— zabránit erozi silnic a stezek pro chodce;
— odvodnění zemních, dešťových a záplavových vod z polí, orné půdy, zahrad a chat;
— úprava trávníků;
— uspořádání území chat a chalup;

VÝHODY drenážních trubek:
— odolnost proti fyzikálním a chemickým vlivům (koroze);
— trvanlivost (více než 50 let);
– snadná přeprava;
— snadná instalace;
– nízká cena;
– široký teplotní rozsah použití.

Drenážní trubky “RUVINIL” mají certifikát shody.
