Jak se počítá poplatek za vytápění?

Velmi důležité jsou otázky týkající se výpočtu výše platby za vytápění.
Obyvatelé často dostávají za tuto komunální službu docela působivé částky, nevědí, jak vypočítat poplatek za vytápění a jak zkontrolovat správnost poplatků.

<b>Kalkulace v bytovém domě</b>

Přítomnost centralizovaného topného systému v domě. Tepelná energie je dodávána v hotové podobě prostřednictvím centralizovaných systémů nebo je vyráběna samostatně pomocí zařízení jako součást společného majetku v bytovém domě.

<b>Obecné pojmy výpočtu</b>

Výpočet nákladů na vytápění podle plochy místnosti se provádí podle poměrně složitých pravidel s mnoha vzorci. Nejprve se podíváme na obecnou logiku výpočtů, abychom pochopili, která možnost je vhodná pro konkrétní dům.
Teplo je do našich bytů dodáváno pomocí chladicí kapaliny, tedy vody ohřáté na požadovanou teplotu. Při průchodu topným systémem odevzdává část energie a zahřívá stoupačky a radiátory. Část tepla se spotřebuje na vytápění vchodu, schodišť, výtahů, tedy pro obecné potřeby domu.
Množství tepelné energie, které vstupuje do našich domovů, se vyrábí v jednotkách gigakalorií (Gcal). V průměru je standardní spotřeba Gcal na 1 m2 při výpočtu plateb za vytápění rovna 0,0342 Gcal za měsíc. Tato hodnota se může v různých regionech lišit, protože závisí na klimatických podmínkách.
Pokud je v bytě instalován měřič tepla, pak se výpočet provede pouze podle jeho časového rozlišení, tedy kolik se počítá, kolik nájemník spotřeboval. Ne všichni obyvatelé ale takové měřiče mají v bytových domech nainstalované.
Obvykle je v domě instalováno společné kolektivní zařízení. Na základě jeho odečtů můžete určit, kolik tepla vstoupilo do domu, a vypočítat, kolik tepelné energie šlo do konkrétního bytu.
Pokud neexistuje obecný domovní měřič tepla, pak se výpočet provádí podle norem vytápění, to znamená vypočítaného množství tepla potřebného k vytápění 1 metru čtverečního. m obytné plochy na měsíc.

Vzhledem k tomu, že v různých regionech země je teplotní režim v zimě velmi odlišný, normy se také liší a určují je regionální orgány konkrétní oblasti.
Pro různé typy bydlení jsou také stanoveny různé standardy. Tepelné ztráty ve starém domě a v novostavbách se výrazně liší.

<b>vzorec</b>

Algoritmus pro výpočet platby podle standardů vytápění je následující: plocha bytu se vynásobí standardem, čímž se získá objem tepelné energie potřebné pro dostatečné vytápění obytného prostoru.
Vláda uznala instalaci komunálních měřičů tepla jako povinnou. A pokud není na domě, bude platba účtována s pokutou a koeficientem 1.
Částka za vytápění v dokladu o platbě udává množství spotřebovaného tepla, zobrazuje se na základě:

• osobní odečty měřičů tepla v bytě;
• odečty běžného domovního měřiče připadající na váš podíl;
• normy pro vytápění při absenci běžného domovního měřiče.

<b>Možnosti platby</b>

Výše platby za vytápění, pokud je v bytovém domě instalováno ODPU (společné domovní měřící zařízení) a všechny bytové a nebytové prostory jsou vybaveny IPU (individuálními měřícími zařízeními).
Způsob výpočtu závisí na následujících faktorech:

1. Nedostatek ODPU v domě.
2. Přítomnost ODPU v domě, ale žádné IPU.
3. Dostupnost ODPU a IPU ve všech bytech a nebytových prostorách MKD.
4. ODPU byla nainstalována, ale IPU je k dispozici pouze v jednom nebo několika bytech.
5. Přítomnost minimálně 50 % prostor s distributory MKD.

Zvažme každou možnost samostatně pomocí výpočtových vzorců, které používají následující hodnoty:

• Sob – celková plocha (S) všech prostor nacházejících se v bytovém domě.
• Si – celkové S místnosti, pro kterou se provádí výpočet.
• Pí je výše platby za vytápění bytu.
• TT – tarif za tepelnou energii.
• Vin je objem tepla (V) spotřebovaný v bytovém domě, stanovený podle údajů IPU.
• Viodn – V tepelné energie poskytované v bytovém domě, vybaveném ODPU, kromě V tepla spotřebovaného v prostorách.
• Vd – V tepelné energie podle odečtů ODPU za vypočtenou dobu tepelné energie.
• Nt je norma pro spotřebu tepelné energie.

<b>Možnost 1.</b>

Podle normy bez měřiče
To znamená, že poplatek za vytápění se počítá z:
— schválené normy vytápění ve vašem regionu;
-schválený tarif vytápění pro vašeho dodavatele tepla;
– plocha vašeho bytu (kromě plochy balkonu).

Vezme se plocha konkrétního bytu, vynásobí se standardem vytápění a vynásobí tarifem tepla platným v konkrétním regionu.

Vzorec vypadá takto: Pi = Si x Nt x Tt
Pokud v bytovém domě není instalována ODPU, ačkoliv je technicky možné ji instalovat, pak se při výpočtu úhrady používá rostoucí faktor 1,5.

<b>Možnost 2.</b>

Je zde ODPU, ale v bytech nejsou instalovány měřiče tepla Výpočtový vzorec platí, pokud žádný z bytů nemá IPU:
-Pi = Vd x Si / Sob x Tt
Tzn., že se odebere celkové V spotřebovaného tepla v bytovém domě a určí se podíl tepelné energie připadající na váš byt. Výsledné množství tepla v Gcal se vynásobí tarifem platným ve vašem regionu.

<b>Možnost 3.</b>

Nejen ODPU, ale i IPU byla instalována ve všech bytech a nebytových prostorách 100%
Tento výpočet se provádí:

• pro byt v bytovém domě vybaveným systémem automatického řízení;
• pokud existuje společný domovní měřič;
• v bytovém domě nejsou žádné nebytové prostory;
• všechny prostory bytového domu mají vytápěcí systémy;
• Poplatky za vytápění se počítají během topné sezóny.

V tomto případě se bere v úvahu vzorec: Pi = (Vin+ Viodn x Si / Sob) x TT
To znamená, že část obecné spotřeby tepla domu se připočte k množství tepelné energie v bytě a vynásobí se aktuálním tarifem.
Pro obecné potřeby domu se objem tepla vypočítá následovně: Viodn = Vd – ∑iVin

Jak se vypočítá poplatek za vytápění podle vzorce:

• celkem byt S (Si) – 45 m2;
• celkem S všech bytových prostor (Sob) – 6000 m2;
• V tepelná energie podle hodnot IPU (Vin) – 0,5 Gcal;
• V teplo podle údajů ODPU (Vd) – 140 Gcal;
• V tepelná energie dle odečtů jednotlivých měřidel všech prostor v bytovém domě (∑Vin) – 105 Gcal;
• tarif za tepelnou energii (Tt) – 1650 rub./Gkal.

Výše platby za vytápění v bytě je následující:

1. Počítá se s objemem poskytnutého tepla v bytovém bytovém domě vybaveném ODPU navíc k objemu tepelné energie spotřebované ve všech bytových a nebytových prostorách. Stanoveno vzorcem: 140 Gcal – 105 Gcal = 35 Gcal.
2. Poplatek se vypočítá podle vzorce: (0 Gcal + 5 Gcal x 35 m45/2 m6000) x 2 rub. = 1650 rub.

Celkově bude poplatek za vytápění v tomto bytě 1258,13 rublů.

<b>Možnost 4.</b>

Náklady ODPU, IPU je instalován pouze v jednom nebo několika bytech Výpočet se provádí podle následujícího vzorce: Pi = (Vi+Si x (Vd-∑Vi)/Sob) x TT
Pokud byt v takovém bytovém domě nemá měřidlo, pak platí vzorec: Vi = Si x ∑VIPU/∑SiIPU
Pro výpočet se bere průměrný objem tepla na 1 metr čtvereční. m v bytech s IPU a násobí se plochou konkrétního bytu. Podíl tepla pro všeobecnou potřebu domu se připočítává k hodnotě, která je úměrná poměru plochy bytu a součtu ploch všech místností v domě.
To znamená, že princip je zde stejný jako při výpočtu pro vytápění v bytových domech, kde mají všechny byty nainstalované IPU.

<b>Možnost 5.</b>

Platba za teplo v bytových domech, kde více než 50 % bytů má místo měřiče tepla rozdělovače
Na bateriích jsou instalovány senzory, které berou v úvahu množství tepla. Chcete-li je nainstalovat, musíte dodržovat dvě pravidla:
-MKD musí být vybaven ODPU;
– rozvody jsou instalovány v bytech zabírajících plochu více než 50% všech prostor domu.
V tomto případě je platba za vytápění skříně s čidly upravena na základě odečtů rozdělovačů.

<b>Výpočet nákladů na vytápění v soukromém domě</b>

Chcete-li vypočítat vytápění soukromého domu, musíte nejprve vypočítat výkon topného kotle. Výpočet výkonu kotle se provádí s přihlédnutím k množství potřebné tepelné energie na 1 m3. Je zohledněn objem všech místností v domě.

Online kalkulačky nabízejí následující vzorec: pro získání údajů o výkonu kotle je třeba vynásobit S místnost klimatickým koeficientem a vydělit 10.

Například výpočet výkonu kotle pro dům o rozloze 120 m2 na severu Ruské federace: Nk = 120 x 2,0: 10 = 24 kW

Výpočty závisí také na počtu radiátorů a také na řadě faktorů, jako jsou povětrnostní podmínky v regionu a materiály, ze kterých je kotel a potrubí vyrobeno.

Takže instalace komunálních a individuálních měřičů, stejně jako správně provedené výpočty, vám umožní utrácet peníze za vytápění hospodárněji. Poplatek za teplo si můžete vypočítat sami tím, že strávíte nějaký čas výpočty pomocí vzorců.

Ze všech energií platíme nejvíce za vytápění a nebylo by na škodu, kdybychom alespoň zhruba věděli, odkud pocházejí čísla za tepelnou energii v našich účtenkách.

V rámci soudního sporu č. A27-6115/2021 o vymáhání bezdůvodného obohacení za tepelnou energii, která nebyla skutečně spotřebována, bylo požadováno tepelně technické vyšetření za účelem zjištění množství spotřebované tepelné energie a objemu teplé vody. dodávka za období od 06.08.2020 do 03.12.2020 se zohledněním základních ukazatelů uvedených ve smlouvách o dodávkách tepla, maximálních ročních odběrů a ztráty v tepelných sítích.

OTÁZKA ZALOŽENÁ NA VYŠETŘENÍ

Jaký je objem tepelné energie teplé vody dodávané do objektu (volně stojícího objektu) nacházejícího se na <. >v období od 06.08.2020 do 03.12.2020 za použití (s přihlédnutím) Metodiky schválené vyhláškou Ministerstva výstavby Ruska ze dne 17.03.2014 č. 99/pr „O schválení Metodika pro komerční účtování tepelné energie a chladiva“ (registrováno na Ministerstvu spravedlnosti Ruska 12.09.2014. 34040. XNUMX č. XNUMX)?
Poskytněte výpočet objemu dodávaného (převáděného) do budovy na adrese <. >v období od 06.08.2020 do 03.12.2020 dodávky tepelné energie a teplé vody měsíčně (za každý měsíc zvlášť) s uvedením a zdůvodněním základního ukazatele tepelné zátěže budovy a využití tepelnou zátěž dohodnutou stranami v souladu s občanskoprávní smlouvou o dodávce tepla č. ____ 2020 rok a č. ____ 2020.

Byla provedena analýza materiálů případu, obnovena chronologie událostí, zjištěna charakteristika zásobovacího zařízení a stav systému měření tepelné energie.

Výpočet objemu spotřeby tepelné energie

S využitím metodiky schválené vyhláškou Ministerstva výstavby Ruska ze dne 17.03.2014. března 99 č. XNUMX/pr „O schválení Metodiky obchodního měření tepelné energie a chladiva“ s přihlédnutím k základním ukazatelům uvedeným ve smlouvách o dodávkách tepla , maximální roční zatížení a ztráty v tepelných sítích, výpočet objemů dodávky/spotřeby tepelné energie na vytápění a ohřev vody.

Analýza výsledků a vyvozování závěrů
Na základě výsledků studie byly získány odpovědi na položené otázky
Jednotka pro měření tepelné energie

Jednotka pro měření tepelné energie – soubor přístrojů a zařízení, které zajišťují účtování tepelné energie, hmotnosti (objemu) chladiva, jakož i sledování a záznam jeho parametrů.

Konstrukčně je měřicí jednotka souborem „modulů“, které jsou zabudovány do potrubí. Jednotka měření tepla obsahuje: počítač, převodníky průtoku, teploty, tlaku, zařízení pro indikaci teploty a tlaku a také uzavírací ventily [1].

Problematiku účtování tepelné energie upravuje federální zákon č. 23-FZ ze dne 2009. listopadu 261 „O úsporách energie a zvyšování energetické účinnosti ao zavádění změn některých právních předpisů Ruské federace“ (článek 13).
Na základě federální legislativy musí být všichni spotřebitelé (organizace, budovy, stavby a bytové domy) vybaveni měřicími zařízeními do 1. ledna 2012.

Aby bylo možné vyvinout a navrhnout individuální bod vytápění pro objekt, je zkoumán. Specialisté zabývající se návrhem jednotek pro měření tepla zajišťují všechny potřebné výpočty, vybírají zařízení, přístrojové vybavení a hlavně měřič tepla. Po vypracování projektu je nutné koordinaci s organizací dodávající tepelnou energii pro toto zařízení. To vyžadují stávající konstrukční normy a pravidla účtování tepelné energie.
Po schválení je provedena montáž měřičů tepla. Instalace u zákazníka spočívá v jejich vložení (moduly, uzavírací armatury do potrubí) a provedení elektroinstalačních prací. Elektroinstalační práce končí připojením průtokoměrů a čidel k počítači a spuštěním počítače pro účtování tepelné energie.

Dále se provádí nastavení měřiče tepla, které spočívá v naprogramování počítače a kontrole funkčnosti systému měření tepla, poté je měřidlo tepla předáno schvalujícím osobám k obchodnímu vyúčtování, provedené zvláštní komisí dne jménem společnosti dodávající teplo.

Předávací stanice topného systému

Předávací stanice topného systému – je to místo, kde je napojeno hlavní potrubí dodavatele teplé vody na otopnou soustavu budovy a zároveň se počítá spotřebovaná tepelná energie [1].

• jednookruhový;
• dvouokruhový.

Moderní topné body Pyrkov V.V. Automatizace a regulace. 2007, 252 s.
Usnesení vlády Ruské federace ze dne 18.11.2013. listopadu 1034 č. XNUMX.

Vyhláška Ministerstva výstavby a bydlení a komunálních služeb Ruské federace ze dne 17. března 2014 č. 99 pr.

1. Měřič tepla TSRV-034. Návod k obsluze. B84.00-00.00 RE.

Příručka hydrauliky / ed. V. A. Bolshakova. – 2. vyd. přepracováno a další – Kyjev: škola Vishcha. Hlavní vydavatelství. 1984. 343 s.

Federální zákon „O dodávkách tepla“ ze dne 27.07.2010. července 190 č. XNUMX-FZ.
Pokotilov V.V. 2008, 161 s.

• 150 / 70;
• 130 / 70;
• 90-95 / 70.

Výtah se otevírá ručně nebo elektricky (automaticky). V jeho potrubí může být zahrnuto přídavné oběhové čerpadlo, ale obvykle je toto zařízení vyrobeno speciálního tvaru – s úsekem ostrého zúžení potrubí, po kterém dochází k expanzi ve tvaru kužele. Díky tomu funguje jako vstřikovací čerpadlo, které čerpá vodu ze „zpátečky“ [1].

Dvouokruhový topný bod.
V tomto případě se chladicí kapaliny dvou okruhů systému nemísí. Pro přenos tepla z jednoho okruhu do druhého se používá výměník tepla, obvykle deskový. Schéma dvouokruhového topného bodu je na Obr. 1.2.

Deskový výměník tepla – jedná se o zařízení sestávající z řady dutých desek, z nichž jedna je čerpána ohřívací kapalina a přes druhou – ohřívaná kapalina. Takové výměníky tepla mají vysokou účinnost, jsou spolehlivé a nenáročné. Množství odváděného tepla je regulováno změnou počtu desek, které na sebe vzájemně působí, takže není potřeba odebírat chlazenou vodu z vratného potrubí.

• ventily a ventily;
• Filtry na nečistoty;
• kontrolní a účetní zařízení – teploměry, tlakoměry, průtokoměry;
• pomocná čerpadla.

• teplotní senzory (instalované v dopředném a zpětném vedení);
• průtokoměry;
• kalkulačka tepla.

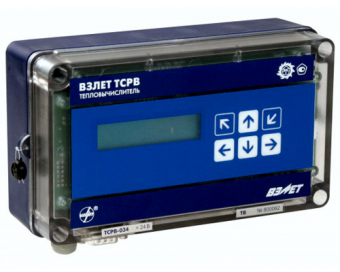

Tepelný kalkulátor Takeoff TSRV-034

Měřič tepla „VZLET TSVR“ (obr. 1.3) používaný na zařízení je určen pro použití na měřičích tepelné energie za účelem měření parametrů chladiva a zobrazování údajů o spotřebě zdrojů tepla a vody.
Měřič tepla odpovídá GOST R 51649-2014 [2], doporučení MI 2412, MI 2573, MOZM R75 a další regulační dokumentaci upravující požadavky na měřicí zařízení.

• měření aktuálního průtoku a hodnot teploty ve třech potrubích pomocí primárních převodníků a zjišťování aktuálních a průměrných hodnot parametrů chladicí kapaliny za archivační interval;
• stanovení hodnot tepelného výkonu a množství tepla v topném systému;
• archivace výsledků měření, výpočtů a diagnostiky a také nastavení parametrů v energeticky nezávislé paměti;
• indikace naměřených, vypočtených, instalačních, diagnostických a archivovaných parametrů;
• výstup měřicích, diagnostických, instalačních, archivních a dalších informací přes sériové rozhraní RS-232;
• zadávání a použití smluvních hodnot parametrů chladicí kapaliny ve výpočtech;
• schopnost programově konfigurovat systém měření a výpočtu s ohledem na typ řízeného topného systému a sadu použitých primárních převodníků průtoku a teploty;
• automatické sledování a indikace výskytu poruch měřiče tepla, poruch primárních měničů a havarijních stavů, dále zjišťování, indikace a záznam v archivech provozu a odstávek měřiče tepla;
• stanovení kritérií pro upevnění a typů reakcí měřiče tepla na možné poruchy nebo havarijní situace (NS);
• ochrana archivních a instalačních dat před neoprávněným přístupem.

Princip činnosti tepelného kalkulátoru TSRV-034 je založen na měření primárních parametrů chladiva (průtok a teplota) pomocí primárních konvertorů instalovaných v potrubí a zpracování výsledků měření s ohledem na zadané hodnoty tlaku v potrubí a další parametry v souladu se zvoleným algoritmem. Blokové schéma tepelného kalkulátoru je znázorněno na obrázku 1.4.

Systém měření a výpočtu měřiče tepla je víceúrovňový a je konfigurován podle schématu měřicí jednotky, tzn. v souladu s rozvodem průtokových a teplotních měničů podél potrubí řízeného topného systému. Struktura základních měření a výpočtů je na obrázku 1.5.

Tepelný kalkulátor poskytuje možnost nastavit až 5 podmínek pro záznam přítomnosti havarijních situací a podle toho reakce na jejich přítomnost. Zadané stavy NS jsou zpracovávány sekvenčně (od 1 do 5) a výsledek reakce na předchozí havarijní situaci může změnit podmínku pro fixaci následného NS. Podmínka pro upevnění NS je stanovena ve dvou stupních. Nejprve se určí, kolik kritérií (jedno nebo dvě) bude tvořit podmínku pro stanovení NS. Znakový kód stavu systému havarijního měření je uveden v tabulce 2.

Požadavky na přístroje a měřicí jednotky

• Měřicí jednotka je vybavena měřiči tepla a měřícími zařízeními, jejichž typy jsou uvedeny ve Federálním informačním fondu pro zajištění jednotnosti měření. Měřič tepla se skládá ze snímačů průtoku a teploty (tlaku), kalkulátoru nebo jejich kombinace. Při měření přehřáté páry je navíc instalován snímač tlaku páry;
• měřiče tepla jsou vybaveny standardními průmyslovými protokoly a mohou být vybaveny rozhraními, která umožňují organizovat vzdálený sběr dat v automatickém (automatizovaném) režimu. Tato zapojení by neměla ovlivnit metrologické vlastnosti měřiče tepla. V případě, že se údaje zjištěné na dálku a údaje odečítané přímo z měřiče tepla neshodují, je základem pro stanovení výše platby údaj odečtený přímo z měřiče tepla;
• Konstrukce měřičů tepla a měřicích zařízení obsažených v měřičích tepla zajišťuje omezený přístup k jejich částem, aby nedocházelo k neoprávněnému nastavení a zásahům, které mohou vést ke zkreslení výsledků měření. U měřičů tepla je povolena korekce vnitřních hodin kalkulátoru bez otevření plomb;
• Počítač měřiče tepla musí mít nesmazatelný archiv, do kterého se zapisují hlavní technické charakteristiky a nastavovací koeficienty zařízení. Archivovaná data se zobrazují na displeji zařízení a (nebo) počítači. Korekční koeficienty se zapisují do pasu zařízení. Případné změny musí být zaznamenány v archivu [3].

VÝZKUM NAVRŽENÝCH PROBLÉMŮ

Stručný popis zařízení na zásobování teplem

Parametry chladicí kapaliny: teplotní graf 95 °C – 70 °C. Chladicí kapalina je topná voda.
Připojení topného systému spotřebitele pomocí 2trubkového otevřeného okruhu.

Předpokládá se, že minimální návrhová teplota venkovního vzduchu bude stejná pro Novokuzněck -39 °C (SNiP 2.04.05-91).
Optimální teplota uvnitř vytápěných místností je +20…. 22 °C (SNiP 2.04.05-91), přípustná teplota +20 . 22 °C (SNiP 2.04.05-91).

Kontrola, evidence a archivace jsou realizovány na základě měřiče tepla výrobce ZAO „Vzlet“: „Vzlet TSR-024“.
Přístrojové obvody jsou shromažďovány v přístrojových skříních. Přístrojová skříň je umístěna v místnosti <. >. Primární snímače pro měření parametrů chladiva jsou instalovány na přívodním a vratném potrubí v místnosti otopné jednotky.
Přístrojová skříň je napájena 220V.
Maximální tepelná zátěž dle projektu:
Q_topení = 0,253 Gcal/hodinu;
Q_TUV = 0,41 Gcal/hodinu.

01.07.2020/10.09.2019/XNUMX mezi <. >a <. >je uzavřena smlouva o dodávce tepla. Vyúčtování dodané tepelné energie bylo provedeno pomocí měřicích zařízení zařazených do měřicí jednotky instalované u Odběratele v <. >, zkolaudováno do provozu dne XNUMX.

30.07.2020 zástupci <. >bez upozornění druhé strany zorganizovali neplánovaný záznam archivních dat z měřicích zařízení.

Podle nařízení vlády Ruské federace ze dne 18. listopadu 2013 č. 1034 „O obchodním měření tepelné energie a chladiva“ má energetická organizace právo kontrolovat správnost dodávaných objemů teplé vody a tepla. (obdrží Spotřebitel), jakož i sledovat přítomnost neoprávněného použití a (nebo) neoprávněného připojení (technologického připojení) Spotřebitele k centralizovaným systémům zásobování teplou vodou a přijímat opatření k zabránění neoprávněnému připojení k systémům centralizovaného zásobování teplou vodou.

V bodě 25 usnesení je uvedeno, že spotřebitel nebo organizace tepelné sítě povinen zajistit nerušený přístup zástupců organizace zásobování teplem nebo na pokyn organizace zásobování teplem zástupcům jiné organizace k měřidlům a zařízením k ověření odečtů měřidel a kontrole dodržování podmínek provozu měřidla zařízení.

30.07.2020 <. >na základě údajů protokolu pro záznam odečtů měřidel předávaných spotřebitelem za období od 21.07.2020 do 30.07.2020 bylo zjištěno, že na vratném potrubí (hodnota M2) nebyly žádné výsledky měření. výsledkem čehož komise za přítomnosti zástupců <. >, zástupci <. >, zástupci <. >bylo zkontrolováno fungování nemovitosti patřící <. >měřicí jednotky, v důsledku čehož byla odhalena nefunkčnost průtokoměru ERSV-420L, který je součástí měřidla, o čemž byl sepsán protokol.
<. >od zástupců <. >Neobdržel jsem oznámení o poruše měřicích zařízení.

Podle nařízení vlády Ruské federace ze dne 18. listopadu 2013 č. 1034 s. 89, V případě zjištění porušení ve fungování měřícího zařízení je spotřebitel povinen toto do 24 hodin oznámit servisní organizaci a organizaci zásobování teplem a sepsat protokol podepsaný zástupci spotřebitele a servisní organizace. Spotřebitel předloží tento úkon organizaci zásobování teplem spolu s hlášením o spotřebě tepla za příslušné období ve lhůtě stanovené ve smlouvě..
Rovněž podle nařízení vlády Ruské federace ze dne 18. listopadu 2013 č. 1034, odst. 78, vlastník zdroje tepelné energie byl povinen informovat spotřebitele o poruše měřicích zařízení, obsažené v jednotce (pokud je měření prováděno pomocí těchto měřicích zařízení), nainstalované na zdroji tepelné energie a přenášející spotřebiteli data odečtů přístroje v době poruchy.

06.08.2020 za přítomnosti zastupitelů <. >a za přítomnosti zástupce <. >pro ověření byly odstraněny průtokoměry. Byl vypracován zákon ze dne 06.08.2020, který říká, že poplatky za teplo a teplou vodu budou účtovány kalkulační metodou. Tento úkon nestanoví lhůtu pro odstranění závady.

02.09.2020 <. >Osvědčení o technickém stavu měřidel potvrdilo závadu na měřicím zařízení <. >, která spočívala v identifikaci kontaktu mezi elektromagnetickou cívkou a elektronickou deskou. Přítomnost této poruchy znamená, že dávkovači jednotka je považována za mimo provoz.

V souladu se smlouvou ze dne 3.09.2020. září 034 uzavřenou mezi <. >a <. >, <. >převodníky průtoku byly odstraněny, zkontrolovány a nainstalovány. V průběhu diagnostiky důvodu nedostatku průtoku ve vratném potrubí se ukázalo, že nedochází ke kontaktu mezi elektromagnetickou cívkou a měřicí deskou, kontakty byly vyčištěny a staženy, načež byla funkčnost průtokoměrů narušena. obnovena. Dále bylo provedeno mimořádné ověření měřiče tepla TSRV-XNUMX spolu s průtokoměry, v jehož důsledku byly měřič tepla a průtokoměry shledány vhodnými k použití.

07.09.2020 do <. >byl zaslán dopis, ve kterém <. >nahlásili, že 08.09.2020. září XNUMX bude instalován měřič tepla a průtokoměry.

Dne 08.09.2020 byly provedeny montáže průtokoměrů a měřiče tepla zástupcem <. >, což potvrzuje zákon o montáži měřiče tepla v <. >a nástroje byly ověřeny.

09.09.2020 zástupci <. >zisk v <. >, vypracovali zákon, ve kterém uvedli, že jednotku měření tepelné energie „VZLET TSR-M“ nelze uvést do provozu z důvodu, že nevyhovuje nařízení Ministerstva výstavby Ruska ze dne 17.03.2014. č. 99/pr.

Při kontrole měřicích zařízení dne 30.11.2020 bylo zjištěno, že výstupní převodníková konstanta č. 1 průtokoměrů VZLYOT ER neodpovídá pasovým hodnotám.
Také v nastavení měřiče tepla VZLET TSRV 034 jsou parametry “P.R. kanál č. 1 a kanál č. 2 mají hodnoty, které neodpovídají základu projektového nastavení pro tento měřič tepelné energie. V nastavení měřiče tepla VZLYOT TSVRV 034 nejsou specifikovány „t dohodnuté“ parametry kanálu č. 1 a kanálu č. 2 Z výše uvedeného vyplývá, že měřič tepelné energie nelze uvést do provozu z důvodu nesoulad parametrů nastavení s projektovou dokumentací.

• byly provedeny úpravy měřiče tepla VZLET TSRV 034;
• převodní konstanty výstupu č. 1 průtokoměrů VZLET ER jsou uvedeny v souladu s pasportními údaji;
• V nastavení měřiče tepla jsou parametry uvedeny do souladu se základem nastavení projektu.
